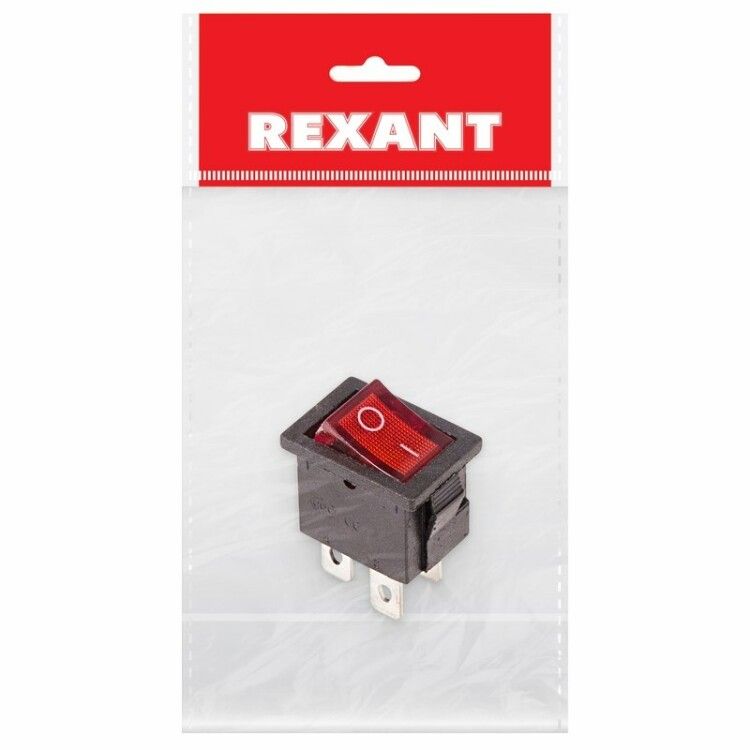

Выключатель клавишный 250V 6А (4с) ON-OFF красный с подсветкой Mini (RWB-207, SC-768) Индивидуальная упаковка 1 шт | 36-2190-1 REXANT MEET

Выключатель клавишный 250 В 6 А (4 контакта) ON-OFF красный с подсветкой Mini (RWB-207, SC-768) - компактный двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока. Подходит для сборки бытовой и промышленной аппаратуры, где важна визуальная индикация состояния включения. Бренд Rexant, артикулы RWB-207 и SC-768.

Назначение и область применения

Выключатель RWB-207 используется для включения и отключения электрических цепей с напряжением до 250 В переменного тока и током до 6 А. Его основная задача - обеспечить удобное и наглядное управление питанием устройства. Индикация красным светодиодом показывает, когда цепь замкнута. Применяется в сетевых фильтрах, удлинителях, блоках питания, аудио- и видеоустройствах, малогабаритном оборудовании, а также в автомобильной электронике и на производстве там, где нужны надёжные и компактные решения для коммутации.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А
• Тип контактов: 4 контакта (2 входа, 2 выхода), один переключаемый контур (ON-OFF)
• Количество постов: 2 (двухполюсный однопозиционный переключатель)
• Фиксация клавиши: механическая, с удержанием в обоих положениях
• Подсветка: да, красный светодиод (LED)
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Монтаж: пайка к печатной плате или проводам
• Габариты: 25,73 × 20,9 × 24,5 мм
• Цвет клавиши: красный
• Линза: прямоугольная, равномерно рассеивает свет подсветки

Совместимость и монтаж

Выключатель SC-768 не требует установки через отверстие с зажимами - он монтируется исключительно методом пайки. Это значит, что его можно использовать только на печатных платах или в конструкциях, где есть возможность припаять выводы. Нельзя применять в корпусах с креплением типа “snap-in” или винтовыми зажимами. Выводы расположены под углом 90° к корпусу, поэтому при проектировании платы учтите расстояние между контактами и высоту установки. Минимальная толщина панели для монтажа - 0,8 мм, максимальная - 3 мм; при этом сам выключатель не закрепляется в панели, а лишь проходит через отверстие, после чего припаивается снизу.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовой и легкой промышленной электроники. Однако степень защиты IP30 не допускает использование в условиях повышенной влажности, запылённости или воздействия брызг воды. Не предназначено для открытого монтажа вне защищённых корпусов. Работает в температурном диапазоне, типичном для электронных устройств (обычно –25C…+55C, точные значения не указаны - рекомендуется проверять datasheet производителя).

Преимущества

• Компактный размер позволяет использовать его в плотно укомплектованной аппаратуре
• Яркая красная подсветка легко заметна даже в слабо освещённых помещениях
• Устойчивая фиксация клавиши предотвращает случайное переключение
• Чёткий тактильный отклик при нажатии - пользователь точно знает, что переключатель сработал
• Совместим с большинством стандартных печатных плат благодаря классической форме выводов

Ограничения применения

• Не подходит для монтажа в корпусах с креплением на винты или защёлки - только пайка
• IP30 не защищает от влаги, пыли и агрессивных сред - нельзя использовать на улице, в цехах с брызгами или в сырых помещениях без дополнительной герметизации
• Не является взрывозащищённым - не применяется во взрывоопасных зонах
• Не предназначен для частого включения/выключения под нагрузкой выше 6 А - риск оплавления контактов
• Контакты не имеют нормально замкнутых (NC) функций - только размыкание/замыкание цепи

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Блоки питания компьютеров и периферийных устройств
• Аудио- и видеотехника (усилители, проигрыватели, микшеры)
• Автомобильные зарядные устройства и адаптеры
• Малогабаритные промышленные контроллеры и тестовое оборудование

Практические советы

• При пайке используйте температуру не более 260 C и время воздействия не более 5 секунд на каждый вывод - чтобы не повредить пластик корпуса или LED-элемент
• Обязательно проверьте габариты отверстия в панели: внешний размер клавиши - около 20×25 мм, отверстие должно быть чуть меньше, чтобы клавиша плотно прилегала
• Если выключатель будет установлен в металлический корпус, убедитесь, что его корпус не замыкает на массу - изоляция внутри не предусмотрена
• Для долговечности не перегружайте контакты - даже если источник питания способен выдать 10 А, рабочий ток не должен превышать 6 А
• При использовании в серийном производстве - учитывайте, что этот выключатель (RWB-207 / SC-768) совместим с аналогами от других брендов, если соблюдены габариты и шаг контактов
