Выключатель клавишный 250V 16А (4с) ON-OFF красный с подсветкой (RWB-502, SC-767, IRS-201-1) (в упак. 1шт.) | 06-0303-B REXANT MEET

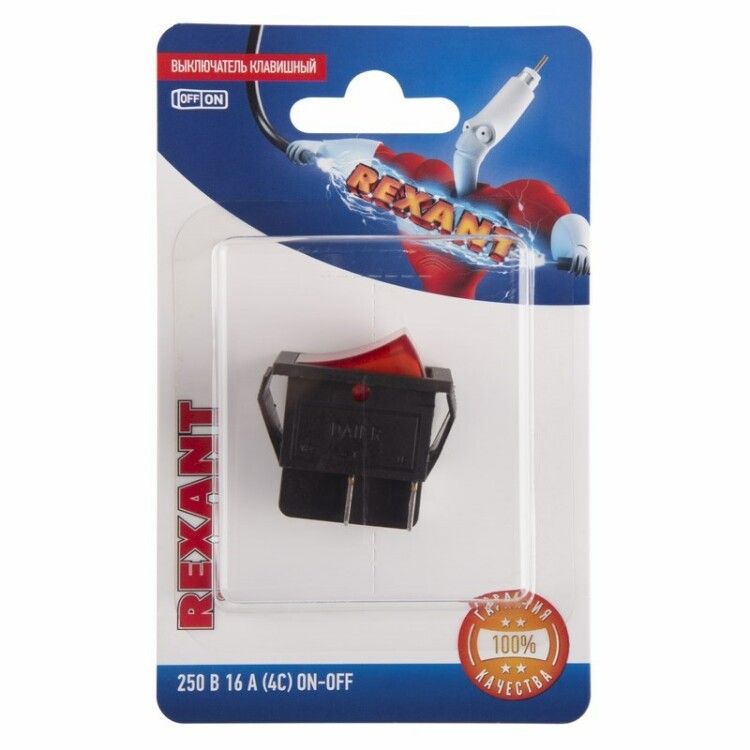

Выключатель клавишный 250В 16А (4с) ON-OFF красный с подсветкой (RWB-502, SC-767, IRS-201-1) - это двухпозиционный коммутирующий элемент с подсветкой, предназначенный для управления питанием устройств в бытовых и промышленных системах. Выключатель RWB-502 монтируется методом пайки, подходит для установки в панели толщиной 0,8–3 мм и обеспечивает визуальную индикацию состояния в темноте.

Назначение и область применения

Выключатель RWB-502 используется для включения и отключения электрических цепей переменного тока до 250 В и тока до 16 А. Он применяется как составной элемент в следующих устройствах:

• сетевые фильтры и удлинители;
• блоки питания и зарядные устройства;
• аудио- и видеооборудование;
• промышленные панели управления;
• автомобильная электроника и оборудование для сервиса;
• бытовые приборы с механическим управлением.

Подсветка позволяет легко определить состояние выключателя в условиях плохого освещения - горящий красный индикатор указывает на включенное положение.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 16 А
• Количество постов: 2
• Количество переключающих контактов: 2
• Тип контактов: НО/НЗ - отсутствуют; контактная система замыкает/размыкает один circuit при каждом положении
• Метод подключения: пайка (плоские клеммы 6,6 мм)
• Способ монтажа: врезной, через отверстие в панели
• Диаметр монтажного отверстия: 43,19 мм
• Габариты: высота 27,5 мм
• Форма кнопки: плоская прямоугольная клавиша
• Цвет клавиши: красный
• Индикация: светодиодная подсветка (красная)
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Тип фиксации: с фиксацией - клавиша остается в выбранном положении (ON/OFF)

Совместимость и монтаж

Выключатель RS-201-1 (RWB-502) устанавливается в панель с отверстием диаметром 43,19 мм. Толщина материала панели должна находиться в пределах 0,8–3 мм. Монтаж выполняется без винтов - корпус защелкивается в отверстии, после чего контакты паяются к печатной плате или проводам.

Не используйте этот выключатель для поверхностного монтажа (SMD) или с использованием крепежных винтов. Подключение возможно только через пайку - клеммы не рассчитаны на использование кабельных наконечников или клеммных колодок.

Безопасность и стандарты

Выключатель RWB-502 соответствует требованиям безопасности для внутренней установки в оборудовании класса II. Степень защиты IP30 исключает возможность случайного прикосновения к токоведущим частям, но не защищает от попадания пыли, брызг или влаги. Устройство не предназначено для работы во влажных средах, на улице или в помещениях с повышенной запылённостью.

Преимущества

• Яркая красная подсветка обеспечивает четкую визуализацию состояния в темноте
• Устойчивая фиксация в обоих положениях - клавиша не “проваливается” и не самопроизвольно переключается
• Простая пайка - не требует специальных креплений или адаптеров
• Компактные габариты позволяют использовать в плотно укомплектованной аппаратуре
• Совместим со стандартными панелями из пластика, металла и композитов

Ограничения применения

• Не допускается применение в условиях влажности, пыли, агрессивных паров - IP30 недостаточна для таких сред
• Нет нормированных НО/НЗ контактов - нельзя использовать как переключатель направления или многопозиционный режим
• Не поддерживает подключение через клеммы - только пайка, что усложняет ремонт и замену
• Не рекомендован для частого циклического включения/выключения более 1000 раз в час - возможен преждевременный износ механизма
• Не совместим с постоянным током выше 30 В - указано только для переменного тока

Примеры использования

• Выключатель питания в настольном усилителе звука
• Кнопка включения сетевого фильтра с LED-индикацией
• Управление питанием контроллера в автоматической линии
• Локальный выключатель в испытательном стенде
• Элемент управления в автомобильном зарядном устройстве

Практические советы

• При монтаже проверьте точность сверления отверстия - диаметр 43,19 мм должен точно соответствовать размеру корпуса, иначе выключатель не зафиксируется
• При пайке соблюдайте температурный режим - нагрев контактов более чем 260 C в течение 5 секунд может повредить пластиковые детали
• Не затягивайте провода силой - клеммы 6,6 мм не рассчитаны на механическую нагрузку, только на надежную пайку
• Если требуется замена - убедитесь, что новый выключатель имеет те же параметры: 16 А, 250 В, 43,19 мм, пайка, подсветка
• Для удобства обслуживания лучше проектировать место установки так, чтобы можно было легко отпаять и заменить RWB-502 без демонтажа всей платы
