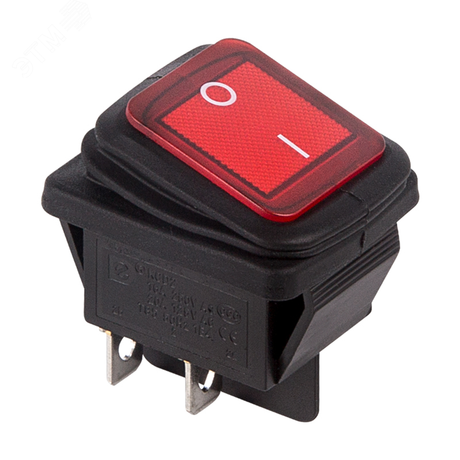

Выключатель клавишный 250V 15А (4с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА (RWB-507) Индивидуальная упаковка 1 шт, REXANT - 36-2360-1 MEET

Выключатель клавишный 250V 15А (4с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА (RWB-507) - это двухпозиционный переключатель с LED-индикацией и степенью защиты IP50, предназначенный для управления электрическими цепями в бытовых и промышленных устройствах. Бренд Rexant предлагает этот выключатель RWB-507 в индивидуальной упаковке для точечной замены или сборки оборудования.

Назначение и область применения

Выключатель RWB-507 используется для включения и отключения электрических цепей переменного тока до 250 В и током до 15 А. Он подходит для установки в устройствах, где важна визуальная индикация состояния и защита от пыли. Часто встречается в сетевых фильтрах, удлинителях, аудио- и видеооборудовании, блоках питания, контроллеров и промышленных панелях. Также допустимо применение в автономных системах, где есть риск попадания пыли, но не воды.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип тока: Переменный (AC)
• Степень защиты: IP50 - защищён от пыли, но не от брызг и влаги
• Подсветка: Да, светодиодная (LED), цвет - красный
• Механизм: С фиксацией (клавиша остаётся в выбранном положении ON/OFF)
• Цвет клавиши: Красный
• Тип толкателя: Переключатель (рокерный)
• Количество постов: 2 (двухполюсный)
• Габариты: 40,82 × 35 × 27,5 мм
• Форма линзы: Прямоугольная
• Способ монтажа: Пайка
• Клеммы: Плоские, ширина 6,6 мм

Совместимость и монтаж

Выключатель RWB-507 монтируется исключительно методом пайки - он не имеет крепёжных отверстий или зажимов. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Габариты позволяют использовать его там, где важно экономить место. Обратите внимание: контактные площадки должны соответствовать форме и шагу выводов. Нельзя использовать с болтовым или винтовым креплением. Для надёжного соединения рекомендуется использовать паяльник мощностью до 40 Вт и температуру не выше 260 C, время пайки - не более 3 секунд на каждый вывод.

Безопасность и стандарты

Выключатель RWB-507 соответствует требованиям безопасности для бытовых и легкопромышленных устройств. Степень защиты IP50 гарантирует герметичность от пыли, что снижает риск замыканий в запылённых средах. Однако он не рассчитан на воздействие жидкости - не используйте в помещениях с высокой влажностью, на улице или рядом с источниками воды. Отсутствие сертификации по IEC/EN 61058 не указано - предполагается соответствие базовым требованиям для внутренней установки.

Преимущества

• Яркая красная подсветка позволяет легко определить состояние включения даже в темноте
• Устойчивый механизм с фиксацией исключает случайное переключение
• Компактные габариты подходят для плотной компоновки плат
• Двухполюсная конструкция позволяет одновременно разрывать фазу и ноль
• Простая пайка без необходимости в специальных креплениях

Ограничения применения

• Не предназначен для работы во влажной среде - IP50 не защищает от брызг и конденсата
• Недопустимо использование в цепях постоянного тока (DC) - только переменный ток (AC)
• Нельзя монтировать через винты или зажимы - только пайка
• Не рекомендован для частого механического переключения (более 10 тыс. циклов) - срок службы ограничен конструкцией
• Не подходит для установки в металлические корпуса без изоляции - возможен пробой при контакте с массой

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Аудио- и видеотехника (усилители, проигрыватели)
• Блоки питания для компьютеров и серверов
• Промышленные панели управления с минимальным доступом
• Автомобильные системы вторичного оснащения (например, внешние световые модули)

Практические советы

• При пайке соблюдайте полярность - хотя выключатель не поляризован, LED-подсветка требует правильного подключения анода и катода
• Проверьте глубину отверстия в панели - слишком маленькое отверстие затруднит установку, слишком большое - вызовет люфт
• Для долговечности избегайте давления на клавишу сторонними предметами - она не предназначена для регулярного нажатия рукой в жестких условиях
• Если вы заменяете старый выключатель, сравните размеры и тип крепления - другие модели могут иметь винтовые клеммы или другой шаг выводов
• При использовании в многоканальных системах пометьте провода - двуполюсный выключатель RWB-507 управляет двумя цепями одновременно
