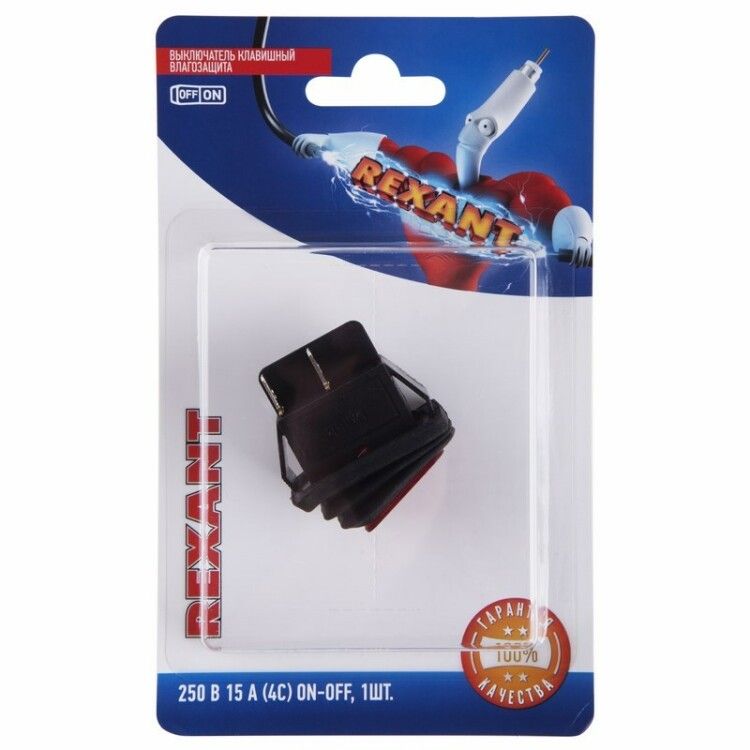

Выключатель клавишный 250V 15А (4с) ON-OFF красный с подсветкой ВЛАГОЗАЩИТА (RWB-507) (в упак. 1шт.) | 06-0307-C REXANT MEET

Выключатель клавишный 250 вольт 15 ампер (4 контакта) ON-OFF красный с подсветкой влагозащита (RWB-507) от Rexant - двухпозиционный коммутирующий элемент с LED-подсветкой, предназначенный для управления электрическими цепями в бытовых и промышленных устройствах. Устройство рассчитано на работу в условиях повышенной влажности и монтируется методом пайки.

Назначение и область применения

Выключатель RWB-507 используется для включения и отключения электрических цепей переменного тока до 250 В и током до 15 А. Он подходит для установки в устройствах, где требуется визуальное определение состояния включения - например, в сетевых фильтрах, удлинителях, блоках питания, аудио- и видеооборудовании, контроллеров и промышленном оборудовании. Также применяется в автономных системах, таких как автомобильные зарядные устройства и оборудование с ограниченным доступом.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Тип контактов: 2 переключающих (NO/NC - 0 нормально замкнутых, 0 нормально разомкнутых; всего 4 контакта - пара входов и пара выходов)
• Фиксация клавиши: механическая, с удержанием в выбранном положении (ON/OFF)
• Подсветка: светодиодная, красная, встроена в клавишу
• Степень защиты: IP50 - защита от пыли, но не от воды (не герметичен, не для влажных сред с брызгами)
• Материал корпуса: термостойкий пластик
• Габариты: 40,82 × 35 × 27,5 мм
• Тип монтажа: пайка (без винтовых зажимов)
• Тип линзы: прямоугольная
• Цвет клавиши: красный

Совместимость и монтаж

Выключатель RWB-507 монтируется исключительно методом пайки. Его выводы подходят для установки в печатные платы или на тонкие металлические/пластиковые панели толщиной от 0,8 до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса - рекомендуется использовать шаблон 40×35 мм. Клеммы имеют форму плоских контактных площадок шириной 6,6 мм - совместимы с типовыми проводами сечением до 1,5 мм2. Не требует крепления болтами или защелками. После пайки проверьте надежность соединений - высокий ток (15 А) требует качественного контакта.

Безопасность и стандарты

Выключатель RWB-507 соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Сертификация по международным стандартам (IEC/EN 61058) не указана в данных - применение допускается в рамках внутренних технических условий пользователя. Не предназначен для работы в взрывоопасных средах, на открытом воздухе или в местах с постоянными брызгами воды. IP50 не гарантирует защиту от влаги - не используйте в помещениях с частыми мытьями или высокой конденсацией.

Преимущества

• Яркая красная подсветка позволяет легко определять состояние включения даже в темноте
• Устойчивый механизм фиксации предотвращает случайное отключение
• Компактные размеры позволяют устанавливать устройство в плотно заполненные корпуса
• Прямая пайка снижает риск плохого контакта по сравнению с клеммниками
• Два поста обеспечивают возможность коммутации двух цепей одновременно

Ограничения применения

• Не подходит для установки в открытые или влажные среды - IP50 не защищает от брызг и конденсата
• Нельзя использовать в цепях постоянного тока выше 250 В - указано только для переменного тока
• Отсутствие винтового крепления делает невозможным монтаж на толстые панели (>3 мм)
• Не сертифицирован для применения в медицинском или опасном оборудовании
• Светодиод подсветки работает только при наличии напряжения на нагрузке - не является индикатором сети

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Блоки питания компьютеров и серверов
• Аудио- и видеотехника (усилители, проигрыватели)
• Автомобильные зарядные устройства и адаптеры
• Промышленные панели управления малой мощностью
• Лабораторное оборудование с ручным управлением

Практические советы

• При пайке соблюдайте температурный режим - не нагревайте более 260 C дольше 5 секунд, чтобы не повредить пластик и LED
• Проверяйте соответствие толщины панели (0,8–3 мм): слишком толстая панель не позволит закрепить выключатель RWB-507
• Используйте провода с медными жилами сечением 0,75–1,5 мм2 - большие сечения могут не войти в клеммы
• При сборке устройств с несколькими выключателями - убедитесь, что все RWB-507 установлены одинаково, чтобы избежать путаницы в индикации
• Не используйте этот выключатель вместо автоматического выключателя - он не обеспечивает защиту от перегрузки или короткого замыкания
