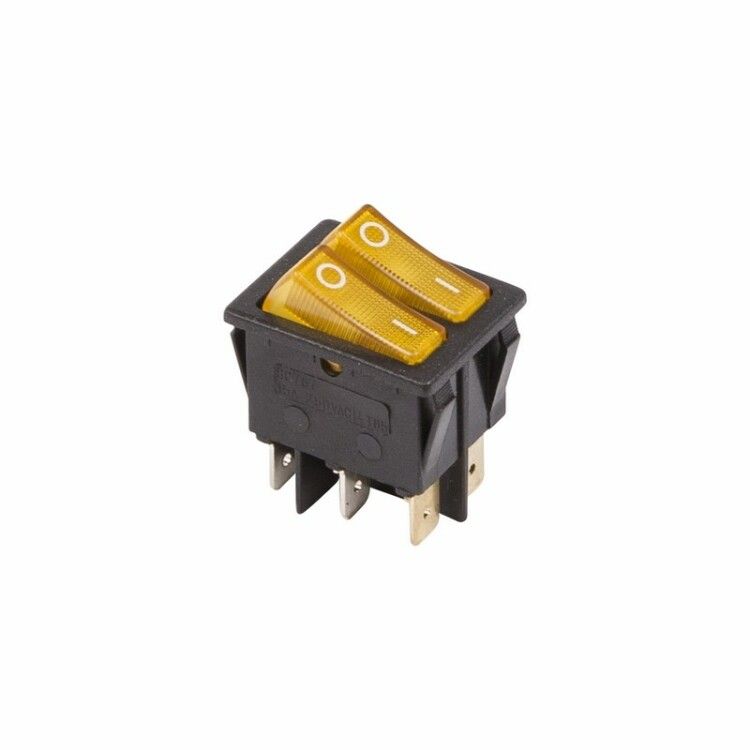

Выключатель клавишный 250В 15А (6с) ON-OFF желт. с подсветкой ДВОЙНОЙ (RWB-511 SC-797) Rexant 36-2413 MEET

Выключатель клавишный 250V 15А (6с) ON-OFF желтый с подсветкой двойной от Rexant (арт. 36-2413) — двухпозиционный переключатель с LED-подсветкой для управления двумя независимыми цепями переменного тока до 250 В. Подходит для встраивания в корпуса оборудования, где важна визуальная индикация состояния.

Назначение и область применения

Этот выключатель используется для включения и отключения двух отдельных электрических цепей одновременно. Благодаря наличию двух клавиш и подсветки, он удобен там, где необходимо контролировать состояние нескольких устройений — например, в сетевых фильтрах, удлинителях, аудио- и видеооборудовании, блоках питания, промышленных пультах управления и автомобильной аппаратуре. Желтый цвет клавиш повышает заметность в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Тип фиксации: с фиксацией (ON-OFF, удерживается в выбранном положении)
• Количество постов: 2 (два независимых переключаемых контура)
• Подсветка: да, светодиодная (LED), прямоугольная линза
• Цвет клавиш: желтый
• Габариты: 33,33 × 31,3 × 31,5 мм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, но не от воды и пыли)
• Способ монтажа: пайка (без винтовых зажимов)
• Контакты: нет нормально замкнутых (НЗ) и переключающих контактов — только размыкающие (NO), каждый пост работает как простой выключатель

Совместимость и монтаж

Монтаж выполняется методом пайки выводов к печатной плате или проводам. Выключатель вставляется в отверстие в панели толщиной от 0,8 до 3 мм. Посадочное отверстие должно соответствовать габаритам устройства — 33,33×31,3 мм. Учитывайте, что выводы не предназначены для быстрого соединения через клеммы; для надежного контакта необходима качественная пайка. Отсутствие винтовых зажимов делает этот выключатель менее подходящим для частого обслуживания или полевой замены.

Безопасность и стандарты

Защита IP30 обеспечивает механическую защиту от крупных внешних объектов, но не защищает от влаги, брызг или пыли. Это ограничивает применение внутри закрытых корпусов. Работает при температуре окружающей среды, типичной для бытовой и промышленной аппаратуры. Соответствует требованиям к низковольтным коммутационным устройствам, но не сертифицирован для взрывоопасных зон или открытых площадок.

Преимущества

• Две клавиши позволяют управлять двумя цепями одним устройством — экономит место на панели
• LED-подсветка четко показывает текущее состояние каждого канала даже в темноте
• Фиксированная позиция исключает случайное отключение
• Устойчивая конструкция, рассчитана на длительную работу при нагрузке до 15 А
• Яркий желтый цвет улучшает узнаваемость и снижает риск ошибок при управлении

Ограничения применения

• Не допускается использование во влажных помещениях, на улице или в местах с высокой запыленностью — IP30 недостаточно
• Пайка требует инструментов и опыта; невозможна быстрая замена без демонтажа
• Отсутствуют нормально замкнутые контакты — нельзя использовать для схем, требующих инверсии сигнала
• Не рекомендован для частого переключения более 1000 раз в час — возможен износ механизма
• Не совместим с системами, требующими крепления болтами или зажимами — только поверхностная установка с пайкой

Примеры использования

• Сетевые фильтры с двумя группами розеток — одна клавиша включает основные устройства, вторая — периферию
• Аудиоусилители: включение питания и режима «standby»
• Индустриальные пульты: управление двумя механизмами на одном оборудовании
• Автомобильные зарядные устройства: включение/выключение зарядки и индикация работы
• Блоки питания с двумя выходными цепями

Практические советы

• При пайке используйте термостойкий паяльник (не выше 300 °C) и не нагревайте выводы дольше 3–5 секунд — чтобы не повредить внутренние элементы и LED
• Проверьте толщину панели перед сверлением: слишком тонкая — прогибается, слишком толстая — не войдет
• Для долговечности не перегружайте выключатель — максимальный ток 15 А при 250 В соответствует мощности 3,75 кВт
• Если нужна легкая замена — выбирайте модели с клеммами, а не с пайкой
• При сборке корпуса убедитесь, что клавиши свободно двигаются — не должны задевать за стенки
