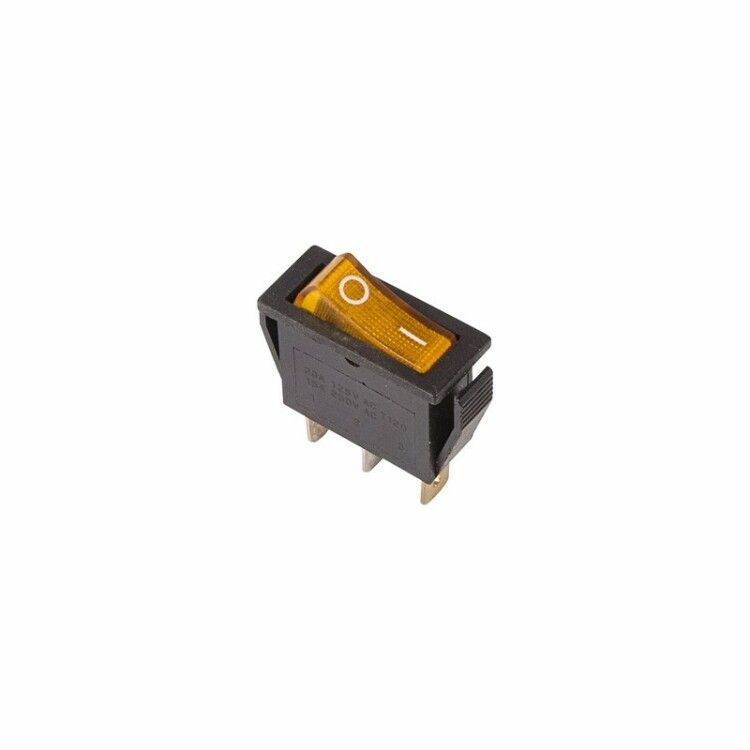

Выключатель клавишный 250В 15А (3с) ON-OFF RWB-404 SC-791 IRS-101-1C желт. с подсветкой Rexant 36-2212 MEET

Выключатель клавишный 250В 15А (3с) ON-OFF желтый с подсветкой от Rexant — компактное устройство для ручного управления электрическими цепями с индикацией состояния. Артикул etm36-2212 подходит для установки на панели оборудования, где важна видимость и надежность в условиях ограниченного пространства.

Назначение и область применения

Выключатель клавишный 250В 15А (3с) ON-OFF желтый с подсветкой используется для включения и выключения нагрузки в бытовых и промышленных устройствах. Подходит для управления сетевыми фильтрами, удлинителями, аудио- и видеоаппаратурой, станками, контрольными панелями и автомобильной электроникой. Желтая клавиша с подсветкой позволяет легко определить текущее состояние — включен/выключен — даже в темноте или при плохой освещённости.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Подсветка: светодиод (LED), встроенная в клавишу
• Фиксация: механическая, двухпозиционная ON-OFF
• Количество постов: 2 (два независимых контакта, но не используются как переключающие)
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Тип контактов: нормально разомкнутые (NO), без нормально замкнутых (NC)
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: до 1500 В AC (не более 1 минуты)
• Габариты: 28,85 × 25,5 × 31,5 мм
• Цвет клавиши: жёлтый
• Линза: прямоугольная, равномерно рассеивает свет подсветки
• Способ монтажа: пайка выводов к печатной плате

Совместимость и монтаж

Выключатель клавишный 250В 15А (3с) ON-OFF желтый с подсветкой устанавливается методом пайки — выводы припаиваются к контактным площадкам на печатной плате. Монтаж возможен на панелях толщиной от 0,8 до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса. Устройство не имеет крепления винтами — требует точного соблюдения размеров отверстия. Не предназначено для монтажа в шасси с болтовым креплением. Клеммы не совместимы с быстроразъёмными соединителями — необходимо использовать пайку или плоские клеммы, подходящие по ширине.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Предельное напряжение 1500 В AC (кратковременно) обеспечивает запас прочности при импульсных перегрузках. Однако степень защиты IP30 исключает использование во влажных средах, на улице или в местах с высокой запылённостью. Не рекомендуется применять в помещениях с постоянным воздействием брызг, пара или пыли.

Преимущества

• Яркая подсветка в виде LED-индикатора повышает удобство управления в условиях слабого освещения
• Компактные размеры позволяют устанавливать выключатель в плотно укомплектованную аппаратуру
• Надёжная фиксация клавиши предотвращает случайное переключение
• Низкое контактное сопротивление снижает нагрев и потери энергии при работе с током до 15 А
• Жёлтый цвет клавиши контрастно выделяется на фоне серых и чёрных панелей

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли или агрессивных сред — IP30 не защищает от жидкости
• Отсутствие нормально замкнутых контактов ограничивает возможности схемотехники — нельзя использовать как перекидной выключатель
• Пайка является единственным способом монтажа — невозможно установить в стандартные DIN-рейки или панели с резьбовым креплением
• Не предназначен для частого включения/выключения (более 1000 циклов в час) — риск перегрева контактов
• Напряжение выше 250 В AC не рекомендовано для длительной эксплуатации

Примеры использования

• Выключение питания сетевого фильтра на рабочем столе
• Управление питанием аудиоусилителя в студии записи
• Кнопка включения/выключения контроллера на производственной машине
• Индикация состояния зарядного устройства в автоэлектронике
• Панель управления тестовой установкой с минимальным потреблением места

Практические советы

• При пайке используйте термостойкий паяльник (до 300 °C) и не задерживайте жало более 3 секунд на одном выводе — перегрев может повредить пластик корпуса
• Проверьте диаметр отверстия перед монтажом — он должен быть точно 24–25 мм, чтобы клавиша свободно входила, но не люфтила
• Для увеличения долговечности не применяйте выключатель для управления мощными индуктивными нагрузками (например, двигателями) без дополнительной защиты (варистора или RC-цепочки)
• Если нужна защита от пыли и влаги — выбирайте модели с IP65/IP67; этот выключатель не подходит для таких условий
• При сборке нескольких экземпляров etm36-2212 на одной плате учтите, что подсветка может вызывать помехи в чувствительных аналоговых схемах — размещайте её подальше от входов операционных усилителей
