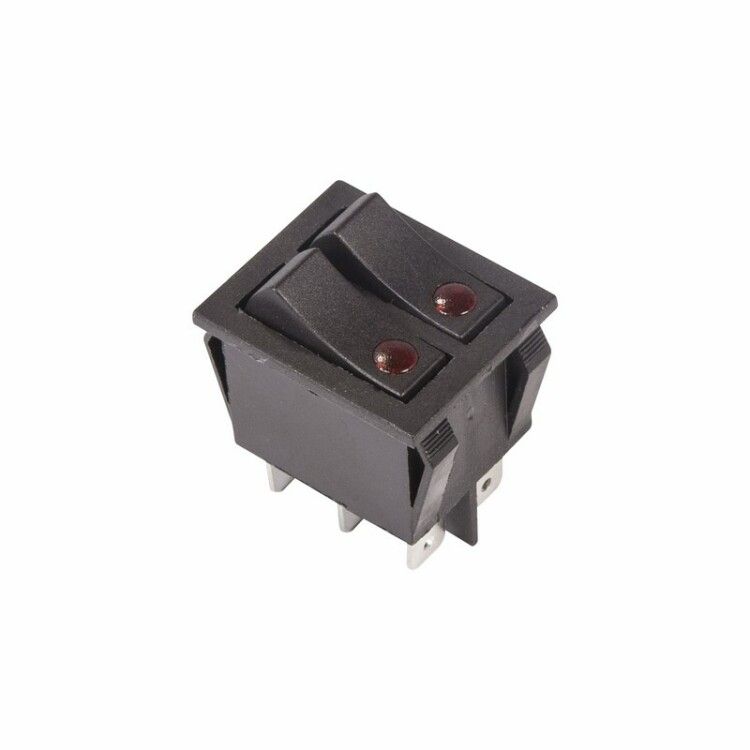

Выключатель клавишный 250В 15А (6с) ON-OFF черн. с подсветкой ДВОЙНОЙ (RWB-512 SC-797) Rexant 36-2430 MEET

Выключатель клавишный 250В 15А (6с) ON-OFF черный с подсветкой двойной от Rexant - двухпозиционный коммутационный элемент с LED-индикацией, предназначенный для управления двумя независимыми цепями переменного тока. Артикулы etm36-2430 и 36-2430 подходят для сборки оборудования, где важна визуальная обратная связь и надежное переключение.

Назначение и область применения

Этот выключатель используется для включения и отключения двух отдельных электрических цепей одновременно. Подходит для установки в устройствах, требующих четкого контроля состояния: сетевые фильтры, удлинители, аудио- и видеоаппаратура, блоки питания, промышленные панели управления. Благодаря подсветке легко определить текущее состояние даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин.)
• Количество постов: 2 (два независимых переключателя)
• Контакты на пост: 3 (1 вход, 2 выхода - нормально замкнутый/разомкнутый)
• Тип переключения: ON-OFF с механической фиксацией
• Подсветка: светодиодная, красная, прямоугольная линза
• Контактное сопротивление: ≤ 35 мОм
• Рабочий температурный диапазон: от -25C до +85C
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 33,33 × 31,3 × 21,5 мм
• Цвет корпуса: черный
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель устанавливается методом пайки - он не имеет крепежных винтов и рассчитан на монтаж на печатную плату или гибкий проводник. Отверстие в панели должно соответствовать габаритам корпуса. Устройство совместимо с панелями толщиной от 0,8 до 3 мм. Клеммы имеют форму плоских выводов шириной 6,6 мм - для соединения используются стандартные кабельные наконечники или прямая пайка. Не рекомендуется использовать с силовым оборудованием, требующим быстрого срабатывания или частых переключений выше 10 000 циклов.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкопромышленного оборудования. IP30 обеспечивает защиту от доступа пальцев и крупных предметов, но не защищает от пыли и влаги - не применять во влажных средах, на улице или в помещениях с высокой запыленностью. Номинальный ток 15 А позволяет работать с нагрузками до 3,75 кВт при 250 В.

Преимущества

• Две независимые клавиши позволяют управлять двумя цепями одним устройством - экономит место на панели
• Яркая красная LED-подсветка показывает активное состояние каждой клавиши, снижает риск ошибок при работе в темноте
• Механическая фиксация предотвращает случайное переключение
• Устойчив к широкому диапазону температур - работает в холодных и жарких условиях
• Компактные размеры удобны для плотной компоновки внутри корпусов

Ограничения применения

• Не подходит для установки в открытых или влажных местах - IP30 не обеспечивает защиту от брызг и пыли
• Пайка исключает возможность быстрой замены - при повреждении потребуется демонтаж платы
• Не предназначен для работы с постоянным током (DC) - только переменный ток (AC)
• Ресурс 10 000 циклов ограничен - не использовать в системах с частым включением (например, автоматические системы с интервалом менее 1 секунды)

Примеры использования

• Сетевой фильтр с двумя группами розеток - одна клавиша управляет основными устройствами, вторая - периферией
• Аудиоусилитель: включение питания и режима “standby” через отдельные клавиши
• Промышленный контроллер: отключение цепей нагрева и вентилятора
• Блок питания с функцией “полный выключ” и “энергосбережение”

Практические советы

• При пайке соблюдайте температурный режим - не превышайте 260C и время воздействия не более 5 секунд на каждый вывод
• Проверьте посадочные отверстия перед монтажом - габариты 33,33×31,3 мм требуют точного сверления
• Для долговечности не перегружайте выключатель - максимальная мощность 3,75 кВт при 250 В; при меньшем напряжении допустима большая токовая нагрузка
• Если нужна замена на винтовую версию - выбирайте аналоги с типом монтажа “панельный”, а не “пайка”
• При использовании в серийном производстве проверяйте соответствие расстояния между клавишами и дизайном панели - возможны вариации в расположении
