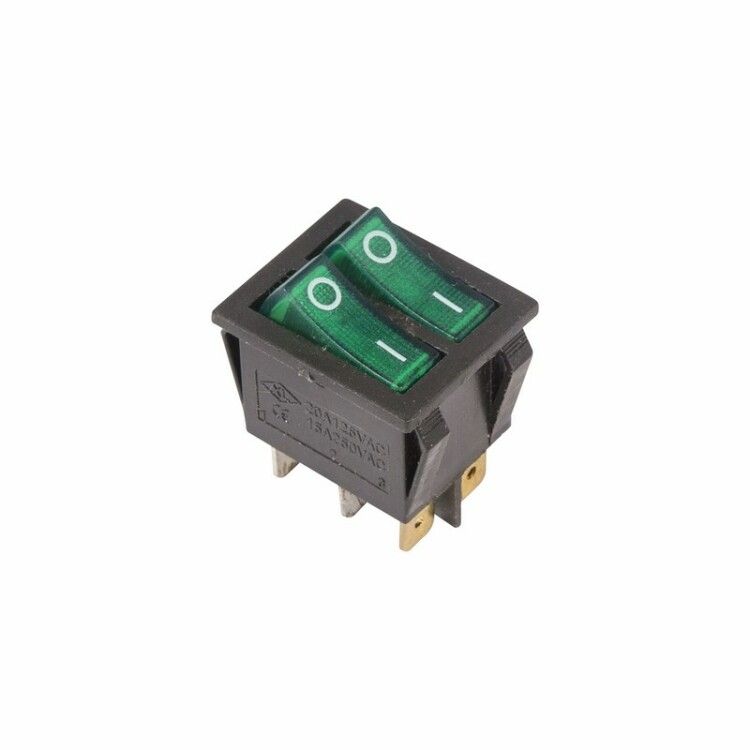

Выключатель клавишный 250В 15А (6с) ON-OFF зел. с подсветкой ДВОЙНОЙ (RWB-511 SC-797) Rexant 36-2412 MEET

Выключатель клавишный 250В 15А (6с) ON-OFF зеленый с подсветкой двойной от Rexant — двухпозиционный коммутационный элемент с LED-индикацией, предназначенный для управления двумя независимыми цепями переменного тока. Артикулы 36-2412 и etm36-2412 подходят для сборки оборудования, где важна визуальная обратная связь и надежное фиксированное положение.

Назначение и область применения

Этот выключатель используется для включения и отключения двух отдельных электрических цепей одновременно. Подходит для установки в устройствах, требующих четкого визуального указания состояния: сетевые фильтры, удлинители, аудио- и видеоаппаратура, блоки питания, промышленное оборудование. Благодаря зеленой подсветке легко определить, включен ли каждый канал — даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF с фиксацией
• Количество контактных групп: 2
• Контакты в каждой группе: 3 (вход, выход, общая точка — но без нормально замкнутых контактов)
• Подсветка: светодиодная, зеленая
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 33,33 × 31,3 × 31,5 мм
• Способ монтажа: пайка
• Форма линзы: прямоугольная

Совместимость и монтаж

Выключатель устанавливается в панель толщиной от 0,8 до 3 мм. Отверстие для монтажа должно соответствовать габаритам корпуса — рекомендуется использовать шаблон. Поскольку монтаж выполняется исключительно методом пайки, не предусмотрены клеммы или винтовые соединения. Контакты рассчитаны на припой с температурой до 260 °C. Убедитесь, что печатная плата или основание имеют достаточную жесткость — вибрации могут повлиять на срок службы.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкопромышленного оборудования. IP30 обеспечивает защиту от крупных внешних объектов, но не защищает от пыли, брызг или влаги — не используйте в сырых помещениях или на улице. Предельное напряжение 1500 В AC на 1 минуту допускает кратковременные скачки, но не является рабочим режимом.

Преимущества

• Две независимые клавиши позволяют управлять двумя цепями одним устройством — экономит место на панели
• Яркая зеленая LED-подсветка показывает реальное состояние каждого канала, снижает риск ошибок при работе
• Фиксированные положения предотвращают случайное переключение
• Устойчив к широкому диапазону температур — подходит для холодных и теплых помещений
• Высокий ресурс (10 тыс. циклов) гарантирует долгую службу в активном оборудовании

Ограничения применения

• Не предназначен для работы в средах с высокой запыленностью, влажностью или воздействием жидкостей — IP30 недостаточно
• Отсутствие нормально замкнутых контактов ограничивает применение в схемах, требующих инверсии сигнала
• Пайка требует наличия навыков и оборудования; нельзя просто закрутить провода
• Не совместим с автоматическими системами, где необходима дистанционная коммутация
• Не следует использовать в цепях постоянного тока выше 30 В — спецификация рассчитана только на переменный ток

Примеры использования

• Сетевой фильтр с двумя группами розеток: одна — для компьютера, вторая — для принтера
• Аудиоусилитель с отдельным питанием для входных и выходных модулей
• Промышленный контроллер, где нужно вручную включать/выключать два исполнительных механизма
• Лабораторный источник питания с двумя выходными цепями

Практические советы

• При пайке соблюдайте температурный режим — длительный нагрев (>5 сек) может повредить внутренние детали
• Проверьте посадочное отверстие перед установкой: слишком маленькое — затруднит монтаж, слишком большое — вызовет люфт
• Если выключатель установлен в металлический корпус, убедитесь, что он не замыкает контакты на массу — изоляция внутри корпуса минимальна
• Для частого использования выбирайте модели с механической фиксацией — этот выключатель именно такой
• Не используйте для управления нагрузкой выше 15 А — даже кратковременные перегрузки сокращают срок службы
