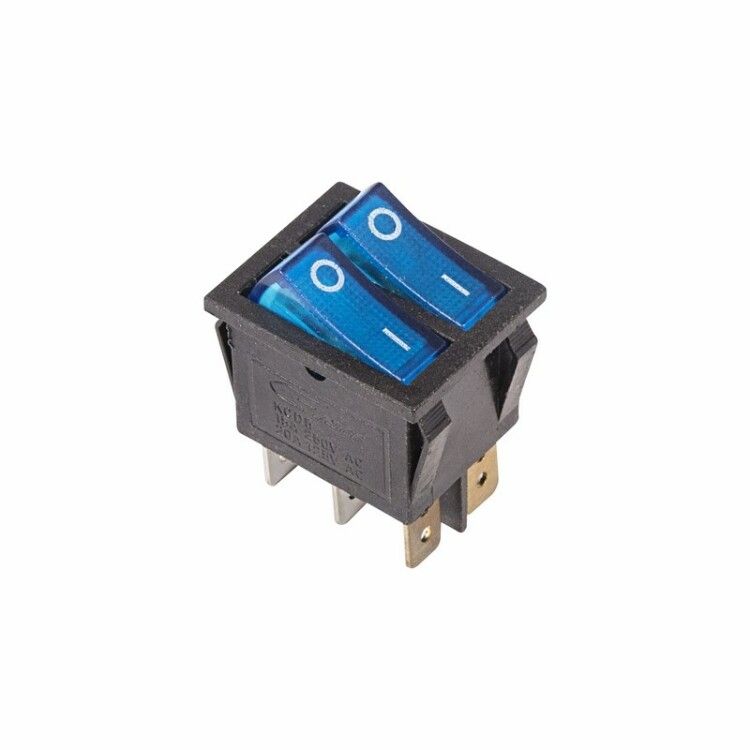

Выключатель клавишный 250В 15А (6с) ON-OFF син. с подсветкой ДВОЙНОЙ (RWB-511 SC-797) Rexant 36-2411 MEET

Выключатель клавишный 250В 15А (6с) ON-OFF синий с подсветкой двойной от Rexant - двухпозиционный коммутационный элемент с индикацией состояния, предназначенный для управления двумя независимыми цепями переменного тока. Артикулы 36-2411 и etm36-2411 подходят для сборки оборудования, где важна визуальная обратная связь и надёжное переключение.

Назначение и область применения

Этот выключатель используется для включения и отключения двух отдельных электрических цепей одновременно. Подходит для установки в устройствах, требующих контроля состояния работы: сетевые фильтры, удлинители, аудио- и видеоаппаратура, блоки питания, промышленное оборудование. Благодаря подсветке синего цвета легко определить, в каком состоянии находится каждый из двух каналов - включен или выключен.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF с фиксацией
• Число контактных групп: 2
• Контакты в каждой группе: 3 (вход, выход, заземление/нейтраль - не используется в этом типе)
• Подсветка: светодиодная, синяя, прямоугольная линза
• Рабочая температура: от -25C до +85C
• Степень защиты: IP30 (защита от крупных частиц, но не от воды и пыли)
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 33,33 × 31,3 × 31,5 мм
• Способ монтажа: пайка
• Цвет корпуса: синий

Совместимость и монтаж

Выключатель устанавливается в панели толщиной от 0,8 мм до 3 мм. Отверстие для монтажа должно соответствовать габаритам корпуса - рекомендуется делать его с допуском +-0,2 мм. Контакты подключаются методом пайки; форма клеммы - плоская, ширина 6,6 мм. Нет винтовых зажимов, поэтому нельзя использовать с быстроразъёмными соединениями. Устройство не рассчитано на монтаж на DIN-рейку или с использованием крепёжных скоб.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP30 исключает использование в условиях повышенной влажности, запылённости или на открытом воздухе. Не предназначен для взрывоопасных сред. Работает в пределах нормированной температуры - превышение может снизить срок службы LED-индикатора и механических деталей.

Преимущества

• Две независимые контактные группы позволяют управлять двумя нагрузками одним устройством
• Яркая синяя подсветка обеспечивает визуальный контроль состояния даже в слабо освещённом месте
• Фиксированные положения предотвращают случайное переключение
• Устойчивость к широкому диапазону температур делает его пригодным для использования в холодильных камерах, серверных помещениях и на производстве
• Компактные размеры удобны для плотной компоновки плат

Ограничения применения

• Не подходит для влажных помещений, улицы, душевых, кухонь - IP30 не защищает от брызг и пыли
• Запрещено применять в цепях постоянного тока выше 250 В - указано только для переменного тока
• Пайка требует точечного нагрева; перегрев выводов может повредить внутренние механизмы
• Не совместим с автоматическими системами управления - только ручное управление
• Ресурс 10 000 циклов ограничен - не рекомендован для частого переключения (например, в тестовых стендах с высокой частотой)

Примеры использования

• Сетевой фильтр с двумя группами розеток: одна - для компьютера, вторая - для принтера
• Аудиоусилитель с отдельным питанием для входных и выходных модулей
• Блок питания с функцией полного отключения сети через один выключатель
• Промышленный контроллер, где необходимо вручную отключить питание двух цепей одновременно

Практические советы

• При пайке используйте жало мощностью не более 40 Вт, время воздействия - не более 3 секунд на каждый вывод
• Проверьте посадочное отверстие перед установкой - слишком маленькое вызовет трещины в корпусе
• Убедитесь, что провода не задевают клавиши при прокладке - это снижает долговечность механики
• Для увеличения срока службы не перегружайте выключатель - максимальный ток 15 А при 250 В - это 3,75 кВт. Не подключайте нагрузки выше этого значения
• Если нужна защита от пыли и влаги - выбирайте модель с IP65 или выше; этот выключатель - только для сухих внутренних установок
