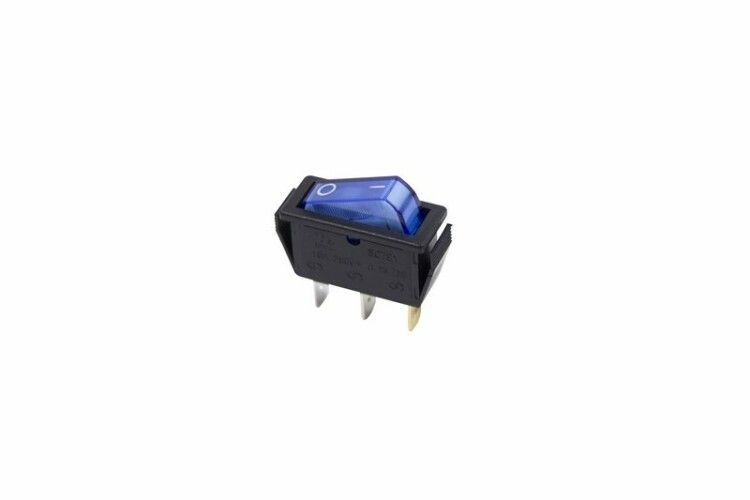

Выключатель клавишный 250В 15А (3с) ON-OFF син. с подсветкой (RWB-404 SC-791 IRS-101-1C) Rexant 36-2211 MEET

Выключатель клавишный 250В 15А (3с) ON-OFF синий с подсветкой - это двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для управления питанием устройств в бытовых и промышленных системах. Бренд Rexant и артикул etm36-2211 указывают на серию клавишных выключателей, используемых в сетевых фильтрах, блоках питания и аналогичном оборудовании.

Назначение и область применения

Выключатель клавишный 250В 15А (3с) ON-OFF синий с подсветкой используется для включения и отключения электрических цепей переменного тока до 250 В и током до 15 А. Он подходит для установки в устройствах, где важно визуально определить состояние включения: сетевые фильтры, удлинители, аудио- и видеоаппаратура, блоки питания, контрольные панели на производстве. Синяя подсветка показывает, что выключатель находится в положении «ON».

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF с фиксацией
• Число контактных групп: 1
• Число контактов: 3 (два входа, один выход - SPDT)
• Подсветка: светодиодная, синего цвета
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 25,5 × 28,85 × 31,5 мм
• Цвет корпуса: синий
• Линза: прямоугольная
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный 250В 15А (3с) ON-OFF синий с подсветкой устанавливается методом пайки - он не имеет винтовых зажимов. Его можно монтировать в панели толщиной от 0,8 мм до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса. Учитывайте, что выводы контактов рассчитаны на пайку, а не на подключение к клеммным колодкам. Нельзя использовать этот выключатель в сборках с механическими креплениями типа “snap-in” - он не оснащён защёлками.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и легкопромышленного оборудования. Степень защиты IP30 обеспечивает защиту от крупных твёрдых частиц, но не предохраняет от пыли, влаги или брызг. Не допускается использование в условиях повышенной влажности, на улице или в помещениях с риском попадания жидкости. Работает в рамках норм для класса II (двойная изоляция) в соответствии с IEC 61058-1.

Преимущества

• Яркая синяя подсветка позволяет легко определить состояние включения даже в слабо освещённых местах
• Устойчивая фиксация положений исключает случайное переключение
• Надёжные контакты обеспечивают низкое сопротивление и долгую работу при нагрузке 15 А
• Широкий диапазон рабочих температур делает его пригодным для использования в холодных и жарких средах
• Компактные размеры позволяют устанавливать его в ограниченном пространстве

Ограничения применения

• Не подходит для постоянного подключения токов выше 15 А - возможен перегрев и повреждение контактов
• IP30 не защищает от влаги - нельзя применять во влажных помещениях, на улице или рядом с источниками воды
• Только пайка - невозможно заменить на клеммы или быстроразъёмные соединения
• Не предназначен для частого ручного переключения более 10 000 раз - после этого ресурс контактов истощится
• Не совместим с высокочастотными или импульсными нагрузками без дополнительной защиты

Примеры использования

• Встроенный выключатель в сетевой фильтре с индикацией включения
• Компонент в блоке питания компьютера или сервера
• Управление питанием аудиоусилителей или студийного оборудования
• Панель управления на промышленном стенде с необходимостью визуального контроля состояния
• Замена старого выключателя в бытовом приборе с сохранением функции подсветки

Практические советы

• При пайке соблюдайте температурный режим - не нагревайте контакты дольше 3–4 секунд, чтобы не повредить пластиковые детали
• Проверьте толщину панели перед монтажом: слишком толстый материал может не позволить плотно закрепить корпус
• Если выключатель установлен в металлическом корпусе, убедитесь, что нет риска замыкания между выводами и корпусом
• Для увеличения срока службы не перегружайте выключатель - лучше выбирать запас по току (например, 10 А вместо 15 А при реальной нагрузке 9 А)
• При замене убедитесь, что новый экземпляр имеет те же параметры: тип контакта (SPDT), наличие фиксации и подсветки - особенно важен цвет индикатора, если он часть пользовательского интерфейса
