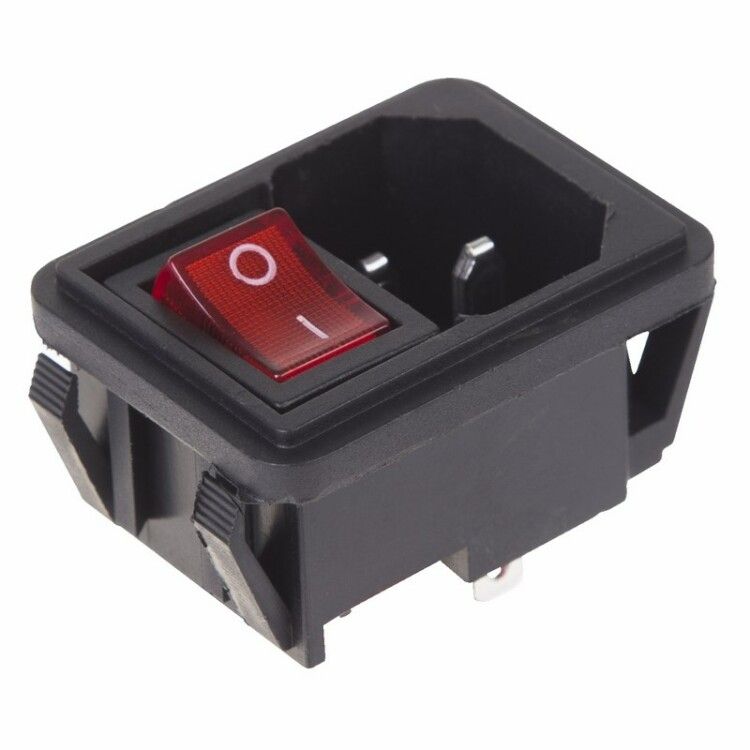

Выключатель клавишный 250В 10А (4с) ON-OFF красн. с подсветкой и штекером C14 3PIN (RWG-112) Rexant 36-2270 MEET

Выключатель клавишный REXANT 36-2270 — это комбинированное устройство с кнопкой ON-OFF, подсветкой и встроенным штекером C14 3PIN, предназначенный для безопасного включения/выключения оборудования и подключения к сети 250 В. Устройство часто используется в блоках питания, компьютерной технике и промышленном оборудовании, где требуется надежный механический контроль питания.

Назначение и область применения

Выключатель клавишный REXANT 36-2270 служит для ручного управления питанием электронных устройств. Он сочетает функции коммутационного элемента и входного разъема — позволяет включить/выключить оборудование одним движением и одновременно обеспечивает физическое подключение к сетевому кабелю через штекер C14. Применяется в устройствах с внутренним блоком питания: серверах, принтерах, медицинской аппаратуре, тестовом оборудовании, станках с ЧПУ и других системах, требующих удобного и наглядного отключения энергии.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Предельное импульсное напряжение: до 1500 В AC (не более 1 минуты)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF (двухпозиционный)
• Количество контактных групп: 2 (по 2 контакта каждая)
• Индикация состояния: красная подсветка клавиши
• Тип разъема: C14 3PIN (стандарт IEC 60320)
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электрическая долговечность: 10 000 циклов включения/выключения
• Подключение контактов: пайка
• Цвет корпуса: черный
• Цвет клавиши: красный

Совместимость и монтаж

Выключатель REXANT 36-2270 устанавливается в панели толщиной от 0,8 мм до 3 мм. Монтаж выполняется путём вставки корпуса в подготовленное отверстие и фиксации за счёт защёлок — винты не требуются. Контакты выводятся для пайки прямо на плату или печатную плату. Штекер C14 уже установлен и готов к подключению сетевого кабеля с вилкой типа C13. Обратите внимание: пайка является единственным способом соединения — клеммы не поддерживают быстроразъёмные соединения. Для правильной установки проверьте диаметр отверстия в панели — он должен соответствовать габаритам корпуса, чтобы исключить люфт и повреждение прибора.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II и рассчитан на работу в условиях, предусмотренных стандартом IEC 60947-5-1. Разъем C14 соответствует международному стандарту IEC 60320. Наличие красной подсветки обеспечивает визуальное определение состояния включения даже в условиях слабого освещения. Устройство не содержит открытых токоведущих частей после установки — безопасность достигается за счёт герметичного корпуса и расположения контактов внутри.

Преимущества

• Объединённая конструкция: выключатель + разъем в одном корпусе снижают количество точек сборки и риск некорректного подключения
• Яркая красная подсветка позволяет легко определить состояние включения без дополнительных индикаторов
• Высокая механическая прочность: 10 000 циклов работы обеспечивают длительный срок службы в интенсивных режимах
• Устойчивость к широкому диапазону температур — подходит для промышленных условий
• Простая пайка — не требует специальных инструментов, совместима с большинством технологий SMT/THT

Ограничения применения

• Не предназначен для постоянного подключения к высоковольтным цепям выше 250 В AC
• Запрещено использовать в средах с повышенной влажностью, агрессивными газами или пылевыми выбросами — IP-класс защиты не указан и не гарантируется
• Пайка контактов требует аккуратности: перегрев при пайке может повредить пластиковые детали или изменить параметры контактов
• Не рекомендуется применять в цепях с индуктивной нагрузкой свыше 10 А — возможна дуга и преждевременный износ контактов
• Отсутствие винтового крепления делает устройство непригодным для вибрационных или ударных сред без дополнительной фиксации

Примеры использования

• Внутренний выключатель питания в настольных БП (блоки питания ATX, ITX)
• Коммуникационные шкафы и серверные стойки
• Лабораторные источники питания и испытательные стенды
• Принтеры, сканеры, фотокопировальные аппараты
• Автоматические системы управления с внешним питанием

Практические советы

• Перед пайкой проверьте полярность контактов — хотя выключатель не зависит от полярности, важно правильно соединить L/N/PE провода с соответствующими клеммами
• При монтаже используйте паяльник мощностью не более 40 Вт и время пайки не более 3 секунд на каждый контакт
• После установки протестируйте работоспособность: включите устройство, подключите нагрузку 5–8 А и убедитесь, что подсветка горит равномерно, а контакты не грются
• Для усиления фиксации в тонких панелях (<1 мм) можно использовать уплотнительное кольцо или термоклей
• Не заменяйте штекер C14 на другой тип — это нарушит сертифицированную безопасность изделия
