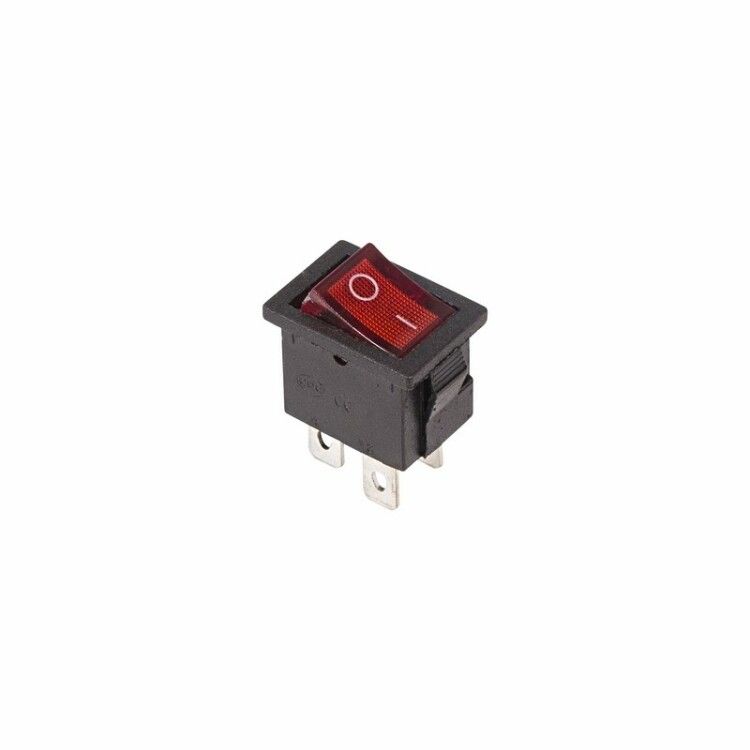

Выключатель клавишный 250В 6А (4с) ON-OFF красн. с подсветкой Mini (RWB-20; SC-768) Rexant 36-2190 MEET

Выключатель клавишный 250В 6А (4с) ON-OFF красный с подсветкой Mini от Rexant - компактное устройство для ручного управления электрическими цепями с индикацией состояния. Артикулы 36-2190 и etm36-2190 подходят для установки в устройствах, где важна видимость и надёжность переключения даже в условиях слабого освещения.

Назначение и область применения

Этот выключатель используется для включения и выключения электроприборов через одностабильное переключение ON-OFF. Подходит для бытовых и промышленных применений: сетевые фильтры, удлинители, аудиоустройства, панели управления, оборудование на производстве, автомобильные системы. Красная подсветка позволяет легко определить текущее состояние устройства - включено/выключено - даже в темноте.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 6 А
• Подсветка: светодиод (LED), встроенная в клавишу
• Цвет клавиши: красный
• Фиксация: механическая, удерживает положение после нажатия
• Количество постов: 2 (два отдельных контактных элемента)
• Контакты: 0 нормально замкнутых (НЗ), 0 переключающих - работает как простой двухпозиционный выключатель
• Степень защиты: IP30 - защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Габариты: 25,73 × 20,9 × 24,5 мм
• Способ монтажа: пайка (не имеет клеммных соединений)
• Конструкция линзы: прямоугольная, равномерно рассеивает свет подсветки
• Пиковое напряжение: до 1500 В AC (кратковременно, не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм

Совместимость и монтаж

Выключатель 36-2190 монтируется исключительно методом пайки - он не имеет клемм или винтовых зажимов. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Посадочное отверстие должно соответствовать габаритам корпуса. Перед пайкой проверьте совпадение расположения выводов с платой. Не используйте термопаяльник мощностью выше 40 Вт - возможен перегрев внутренних компонентов. Монтаж требует точной ориентации: подсветка должна быть направлена в сторону пользователя.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги, брызг или пыли - не применяйте в сырых, пыльных или открытых средах. Предельное напряжение 1500 В допускается только кратковременно - длительное воздействие вызовет пробой изоляции.

Преимущества

• Яркая красная подсветка повышает узнаваемость состояния в условиях плохого освещения
• Компактные размеры позволяют использовать в ограниченном пространстве
• Надёжная фиксация положения предотвращает самопроизвольное отключение
• Низкое контактное сопротивление снижает потери энергии и нагрев
• Две группы контактов позволяют коммутировать две цепи одновременно

Ограничения применения

• Не предназначены для влажных помещений, улицы, душевых, кухонь - IP30 недостаточен
• Нельзя использовать в цепях постоянного тока (DC) - спецификация дана только для AC
• Не подходит для частого включения/выключения (>1000 циклов/час) - риск износа механизма
• Пайка требует навыков; нельзя переустановить без демонтажа печатной платы
• Отсутствие клемм - невозможно подключить провода без пайки

Примеры использования

• Панель управления домашним аудиоусилителем - красная подсветка показывает, когда включен вход
• Сетевой фильтр с индикацией питания - удобно в темноте
• Автомобильный модуль - управление дополнительными источниками света внутри салона
• Производственный станок - встроенный в пульт для ручного запуска/останова
• Лабораторное оборудование - контроль включения тестовой нагрузки

Практические советы

• При пайке соблюдайте температурный режим: время прогрева - не более 3 секунд на каждый вывод
• Проверьте полярность LED перед монтажом - хотя подсветка не зависит от полярности, лучше следовать рекомендациям производителя
• Учитывайте посадочные размеры: отверстие в панели должно быть точно 20–21 мм по ширине
• Если нужна защита от пыли и влаги - используйте внешнюю крышку или герметичную рамку
• Для многократного использования в промышленных условиях выбирайте модели с клеммами и IP65+
