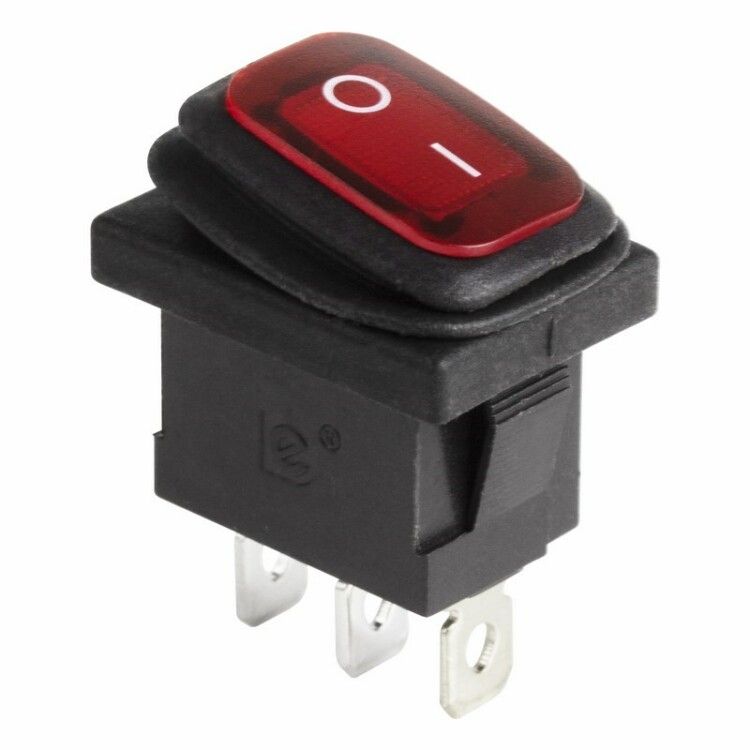

Выключатель клавишный 250В 6А (3с) ON-OFF красный с подсветкой Mini ВЛАГОЗАЩИТА от Rexant — компактный двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока в условиях повышенной влажности. Артикулы etm36-2175 и 36-2175 подходят для монтажа на печатные платы и панели оборудования.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей с напряжением до 250 В переменного тока. Он подходит для установки в устройствах, где важна защита от пыли и капель воды — например, в сетевых фильтрах, удлинителях, блоках питания, аудио- и видеооборудовании, промышленных пультах управления и бытовых приборах. Благодаря малым габаритам и пайке, его удобно использовать в плотно укомплектованной аппаратуре.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Номинальный ток: 6 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF (два фиксированных положения)
• Число контактных групп: одна
• Число контактов: три (один вход, два выхода — перекидной тип)
• Подсветка: светодиодная, красная
• Степень защиты: IP51 — защита от пыли и вертикально падающих капель воды
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 25,11 × 21,6 × 32,2 мм
• Цвет клавиши: красный
• Форма линзы: прямоугольная
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель 250В 6А (3с) ON-OFF красный с подсветкой Mini ВЛАГОЗАЩИТА монтируется методом поверхностной пайки. Его можно закрепить в отверстии панели толщиной от 0,8 до 3 мм — защёлкивающиеся элементы обеспечивают надёжную фиксацию без винтов. Учитывайте, что выводы контактов предназначены исключительно для пайки; использование клеммных соединений требует адаптеров или переходников. Габариты позволяют установить его в ограниченном пространстве, но проверьте соответствие отверстия в панели — внешний контур не должен задевать соседние детали.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и промышленного оборудования. Номинальные параметры (6 А / 250 В) и испытание на импульсное напряжение 1500 В подтверждают допустимые нагрузки. Степень защиты IP51 гарантирует безопасную работу в помещениях с высокой влажностью, но не рассчитана на прямой поток воды или погружение. Не используйте в средах с агрессивными химическими веществами или постоянным воздействием пара.

Преимущества

• Красная подсветка позволяет легко определить состояние включения даже в темноте
• Фиксированное положение предотвращает случайное переключение
• Защищённый механизм снижает риск замыканий из-за попадания пыли и влаги
• Малый размер и пайка упрощают сборку в компактных устройствах
• Высокий ресурс — 10 000 циклов — обеспечивает долгую службу в интенсивных режимах

Ограничения применения

• Не предназначен для работы с постоянным током (DC) — только переменный (AC)
• IP51 не защищает от брызг под углом, струй воды или погружения — не используйте в открытых уличных условиях
• Пайка требует точечного нагрева — не рекомендуется для массового монтажа без термостойких плат
• Недопустимо превышать ток 6 А — перегрузка вызывает перегрев и повреждение контактов
• Температура выше +85 °C может деформировать корпус и снизить срок службы

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Блоки питания компьютеров и серверов
• Аудио- и видеотехника (усилители, проигрыватели)
• Промышленные пульты управления с минимальным интерфейсом
• Лабораторное оборудование с необходимостью визуального контроля состояния

Практические советы

• При пайке соблюдайте температурный режим — не превышайте 260 °C и время нагрева не более 4 секунд на каждый вывод
• Проверяйте посадочное отверстие перед установкой — диаметр должен точно совпадать с формой корпуса, чтобы избежать люфта
• Для увеличения срока службы не включайте устройство под нагрузкой выше 80 % от номинала (не более 4,8 А)
• Если выключатель установлен в металлический корпус, убедитесь, что он не замыкает контакты на землю через корпус
• При использовании в серийном производстве — протестируйте несколько экземпляров на механическую прочность клавиши
