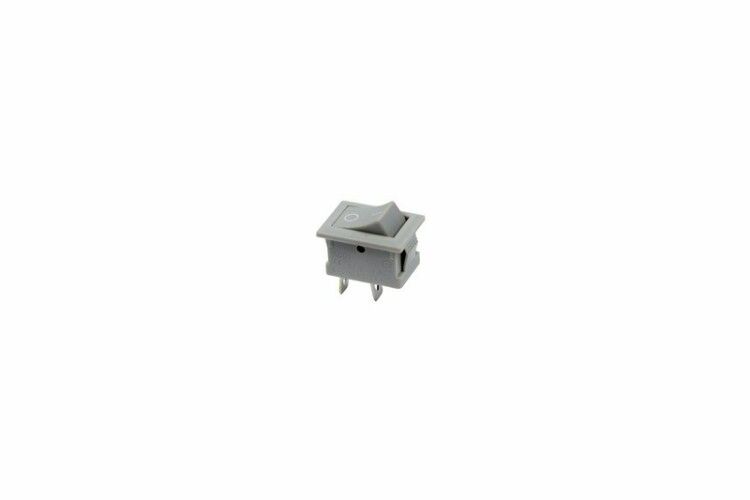

Выключатель клавишный 250В 6А (2с) ON-OFF сер. Mini (RWB-201 SC-768) Rexant 36-2113 MEET

Выключатель клавишный 250В 6А (2с) ON-OFF серый Mini от Rexant — компактное двухпозиционное устройство для включения и отключения электрических цепей переменного тока. Артикул etm36-2113 подходит для установки в бытовую и промышленную аппаратуру, где важна надёжность и малые габариты.

Назначение и область применения

Выключатель клавишный 250В 6А (2с) ON-OFF серый Mini используется для ручного управления питанием оборудования. Он позволяет безопасно замыкать и размыкать цепь с напряжением до 250 В и током до 6 А. Устройство часто устанавливается в сетевых фильтрах, удлинителях, блоках питания, аудио- и видеоустройствах, а также на панелях промышленного оборудования. Благодаря двум постам, один выключатель управляет одной цепью, но имеет две клавиши — удобно для систем с двойным управлением или визуальной индикацией состояния.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 6 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF с фиксацией
• Число контактных групп: 1 (2 контакта)
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Рабочий температурный диапазон: от -25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 25,81 × 21 × 21,4 мм
• Цвет корпуса: серый
• Форма линзы: прямоугольная
• Индикация состояния: отсутствует

Совместимость и монтаж

Выключатель клавишный 250В 6А (2с) ON-OFF серый Mini монтируется методом пайки. Его можно закрепить на панелях толщиной от 0,8 мм до 3 мм без винтов — через защёлки или посадочные отверстия. Посадочный диаметр не указан, поэтому перед установкой проверьте совпадение формы и размеров отверстия в панели с габаритами устройства. Не используйте для поверхностей толще 3 мм — возможна деформация корпуса. Пайка выполняется на печатной плате или клеммной колодке. Коннекторы — плоские, подходят для проводов сечением до 1,5 мм².

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и легкопромышленных применений. Наличие IP30 исключает риск поражения током при случайном прикосновении к токоведущим частям, но не обеспечивает защиту от влаги. Выключатель не предназначен для работы во влажных средах, на улице или в помещениях с высокой запылённостью. Импульсное напряжение 1500 В на 1 минуту допускается только в аварийных режимах — длительное воздействие вызывает пробой изоляции.

Преимущества

• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре
• Фиксированное положение клавиши предотвращает самопроизвольное отключение
• Высокий ресурс — 10 000 циклов — обеспечивает долгую службу даже при частом использовании
• Поддержка широкого температурного диапазона делает его пригодным для холодных и жарких условий
• Серый цвет корпуса хорошо сочетается с большинством пластиковых панелей

Ограничения применения

• Не подходит для постоянной работы в условиях повышенной влажности, пыли или агрессивных сред — степень защиты IP30 недостаточна
• Запрещено использование в цепях постоянного тока — рассчитан только на переменный ток (AC)
• Не имеет светодиодной индикации — нельзя определить состояние включения в темноте без внешнего указателя
• Пайка требует точности — неквалифицированный монтаж может повредить внутренние контакты
• Не рекомендован для нагрузок выше 6 А — перегрузка приведёт к нагреву и выходу из строя

Примеры использования

• Выключатель питания в настольном компьютерном блоке питания
• Кнопка включения сетевого фильтра с USB-портами
• Управление питанием аудиоусилителя или проигрывателя
• Локальный выключатель на панели тестового стенда
• Компонент в автоматических шкафах управления с ограниченным пространством

Практические советы

• При монтаже соблюдайте полярность — хотя выключатель не зависит от направления тока, правильная ориентация упрощает последующее обслуживание
• Проверяйте зазор между корпусом и панелью — при слишком плотной посадке клавиша может не возвращаться в положение
• Для увеличения срока службы не включайте/выключайте устройство при максимальной нагрузке — лучше отключать сначала нагрузку, потом выключатель
• Если требуется индикация, используйте параллельно светодиод с ограничивающим резистором — сам выключатель не светится
• При замене аналогичного устройства — сравнивайте не только ток и напряжение, но и глубину посадки, чтобы не задеть соседние элементы
