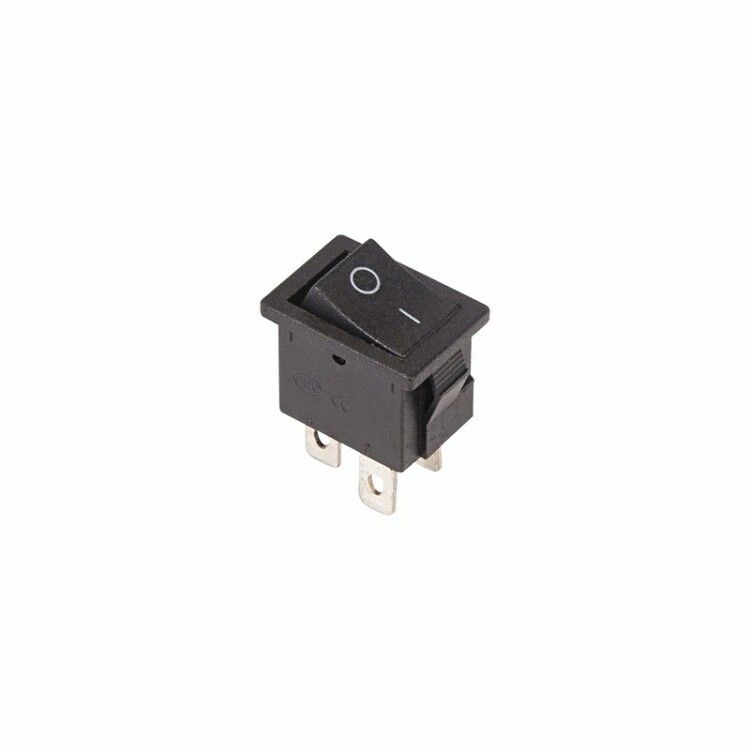

Выключатель клавишный 250В 6А (4с) ON-OFF черн. Mini (RWB-208; SC-768) Rexant 36-2146 MEET

Выключатель клавишный 250 Вольт 6 Ампер (4 контакта) ON-OFF черный Mini от Rexant (арт. 36-2146) - компактный двухпозиционный переключатель для управления цепями переменного тока до 250 В. Подходит для встраивания в бытовую и промышленную аппаратуру, где важна надежная фиксация состояния и минимализм конструкции.

Назначение и область применения

Выключатель клавишный 250 Вольт 6 Ампер (4 контакта) ON-OFF черный Mini используется для включения и отключения электрических цепей переменного тока. Он применяется в устройствах, где требуется простое и надежное управление питанием: сетевые фильтры, удлинители, блоки питания, аудио- и видеооборудование, контрольные панели на производстве. Благодаря двум контактным группам, один такой выключатель может управлять двумя независимыми цепями одновременно.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 минуты)
• Номинальный ток: 6 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF с фиксацией
• Количество контактных групп: 2 (по 2 контакта каждая - всего 4 контакта)
• Тип толкателя: переключатель (рокер)
• Цвет корпуса: черный
• Форма линзы: прямоугольная
• Степень защиты: IP30 (защита от предметов >2,5 мм, без защиты от воды)
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 25,73 × 20,9 × 24,5 мм

Совместимость и монтаж

Выключатель клавишный 250 Вольт 6 Ампер (4 контакта) ON-OFF черный Mini монтируется методом пайки. Его выводы предназначены для установки на печатную плату или через отверстия в панели. Устанавливается в отверстие толщиной от 0,8 до 3 мм - подходящий для пластиковых и металлических панелей. Посадочные отверстия должны соответствовать габаритам корпуса. Отсутствие винтовых зажимов делает этот выключатель несовместимым с монтажом на DIN-рейку или с использованием крепления типа “snap-in”.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутренней установки в оборудовании. Степень защиты IP30 обеспечивает защиту от крупных твердых частиц, но не защищает от влаги - применение в условиях повышенной влажности, пыли или на улице недопустимо. Предельное напряжение 1500 В AC на короткое время позволяет выдерживать кратковременные скачки, что важно для устройств с высокими помехами.

Преимущества

• Две независимые контактные группы позволяют управлять двумя цепями одним устройством - экономит место на плате.
• Фиксированное положение “ON” и “OFF” исключает случайное переключение.
• Компактные размеры удобны для плотной сборки малогабаритной аппаратуры.
• Устойчив к широкому диапазону температур - подходит для работы в холодных и жарких помещениях.
• Высокий ресурс - 10 000 циклов гарантирует долгую службу даже при частом использовании.

Ограничения применения

• Не предназначен для постоянного использования в средах с пылью, брызгами воды или влажностью - IP30 не обеспечивает герметичность.
• Только пайка - нельзя использовать с клеммными колодками или винтовыми соединениями.
• Отсутствует индикация состояния - невозможно определить положение “ON/OFF” визуально без внешнего светодиода.
• Не рассчитан на работу с постоянным током - только переменный ток (AC).
• Подходит только для нагрузок до 6 А; превышение тока вызывает перегрев и выход из строя.

Примеры использования

• Сетевой фильтр с двумя независимыми группами розеток - один выключатель отключает обе группы сразу.
• Блок питания компьютера или зарядного устройства - управление входным питанием.
• Профессиональное аудиооборудование - включение/выключение усилителей или процессоров.
• Промышленные панели управления - локальное отключение оборудования без размыкания основной цепи.

Практические советы

• При пайке используйте термостойкий паяльник и не нагревайте контакты дольше 3–5 секунд - перегрев повредит корпус.
• Проверьте посадочное отверстие перед монтажом: диаметр должен быть чуть больше 20,9 мм, чтобы выключатель легко вошел, но не болтался.
• Если вам нужна индикация состояния - подключите параллельно LED-индикатор через резистор.
• Для увеличения срока службы не перегружайте выключатель - максимальный ток 6 А - это предел, не стоит работать близко к нему постоянно.
• При замене аналога проверяйте количество контактов и тип монтажа - другие модели могут иметь штыревые или винтовые клеммы.
