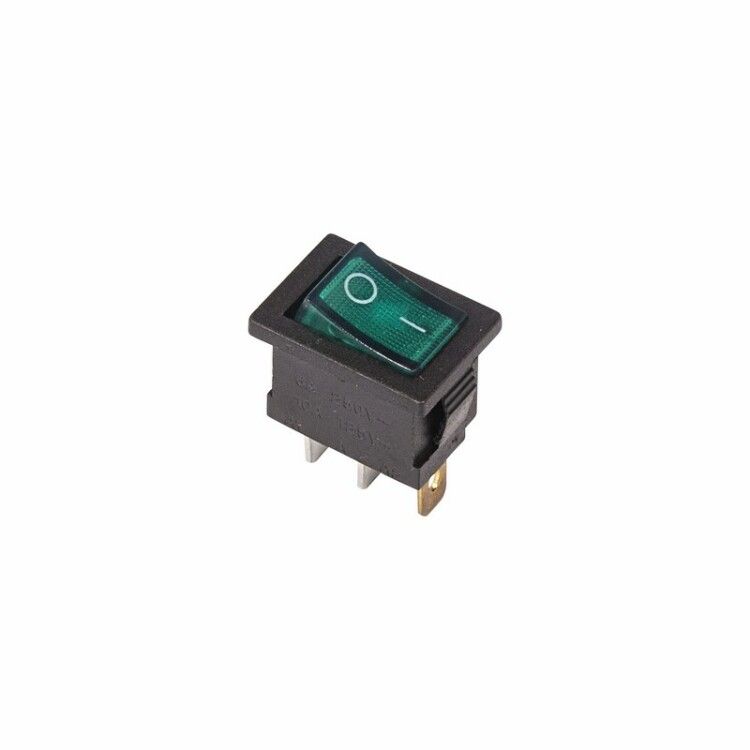

Выключатель клавишный 250В 6А (3с) ON-OFF зел. с подсветкой Mini (RWB-206 SC-768) Rexant 36-2153 MEET

Выключатель клавишный 250 вольт 6 ампер (3 секунды) ON-OFF зеленый с подсветкой Mini от Rexant (арт. etm36-2153) — компактное устройство для ручного включения и выключения электрических цепей с визуальной индикацией состояния. Подходит для установки на панели оборудования, где важна четкая видимость и надежность переключения.

Назначение и область применения

Этот выключатель используется для управления питанием устройств, требующих простого ON-OFF-контроля. Он применяется в бытовой и промышленной аппаратуре: сетевые фильтры, удлинители, аудиоустройства, контрольные панели станков, автомобильная электроника, тестовое оборудование. Благодаря зеленой подсветке легко определить, включен ли прибор — особенно в условиях слабого освещения.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 6 А
• Тип фиксации: механическая, удержание в выбранном положении
• Подсветка: светодиод (LED), зеленый свет
• Степень защиты: IP30 — защита от крупных частиц, но не от воды и пыли
• Количество постов: 2 (два независимых контакта в одном корпусе)
• Конструкция линзы: прямоугольная, равномерно рассеивает свет
• Габариты: 25,81 × 21 × 24 мм
• Максимальное импульсное напряжение: 1500 В AC (не более 1 минуты)
• Контактное сопротивление: ≤ 35 мОм
• Тип монтажа: пайка (без винтовых соединений)
• Тип контактов: нет нормально замкнутых, нет переключающих — только размыкающие/замыкающие

Совместимость и монтаж

Выключатель 250 вольт 6 ампер (3 секунды) ON-OFF зеленый с подсветкой Mini монтируется методом пайки. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Отсутствие винтовых креплений позволяет использовать его там, где нужна минимальная глубина сборки. Контакты подходят для прямой пайки проводов или подключения через плоские клеммы. Обязательно соблюдайте полярность при подключении LED-подсветки — она работает только при правильной полярности напряжения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Максимальное импульсное напряжение 1500 В AC на 1 минуту обеспечивает защиту от кратковременных скачков. Однако IP30 не защищает от влаги и пыли — не используйте в сырых, пыльных или открытых средах. Нагрузка выше 6 А или 250 В недопустима — возможен выход из строя или возгорание.

Преимущества

• Четкая визуальная индикация состояния благодаря яркой зеленой подсветке
• Компактные габариты позволяют устанавливать в ограниченном пространстве
• Надежная фиксация в обоих положениях — случайное отключение исключено
• Низкое контактное сопротивление снижает потери энергии и нагрев
• Две независимые группы контактов — можно управлять двумя цепями одновременно

Ограничения применения

• Не предназначены для постоянной нагрузки выше 6 А / 250 В
• IP30 — нельзя применять во влажных помещениях, на улице, в пыльных цехах
• Только пайка — невозможно использование клеммных колодок или быстроразъемных соединений
• Не подходит для частого переключения (более 10–15 раз в минуту) — срок службы снижается
• Не имеет механического крепления — панель должна быть жестко закреплена, чтобы избежать люфта

Примеры использования

• Включение/выключение сетевого фильтра на рабочем столе
• Управление питанием аудиоусилителя в студии записи
• Контроль питания контроллера на панели автоматизации
• Индикация активного режима в автомобильном диагностическом оборудовании
• Локальное управление источником питания в испытательном стенде

Практические советы

• При пайке используйте термостойкий паяльник (до 300 °C) и не задерживайте жало дольше 3–5 секунд на каждом выводе — перегрев повредит пластик и внутренние элементы
• Проверьте диаметр отверстия в панели перед монтажом — он должен точно совпадать с габаритами корпуса (25,81×21 мм)
• Если подсветка не горит после монтажа — проверьте полярность подключения LED; поменяйте местами провода
• Для долговечности не допускайте ударных нагрузок на клавишу — даже при фиксации она не рассчитана на частые резкие нажатия
• При использовании в двухполюсной схеме — убедитесь, что оба контура имеют одинаковые параметры нагрузки
