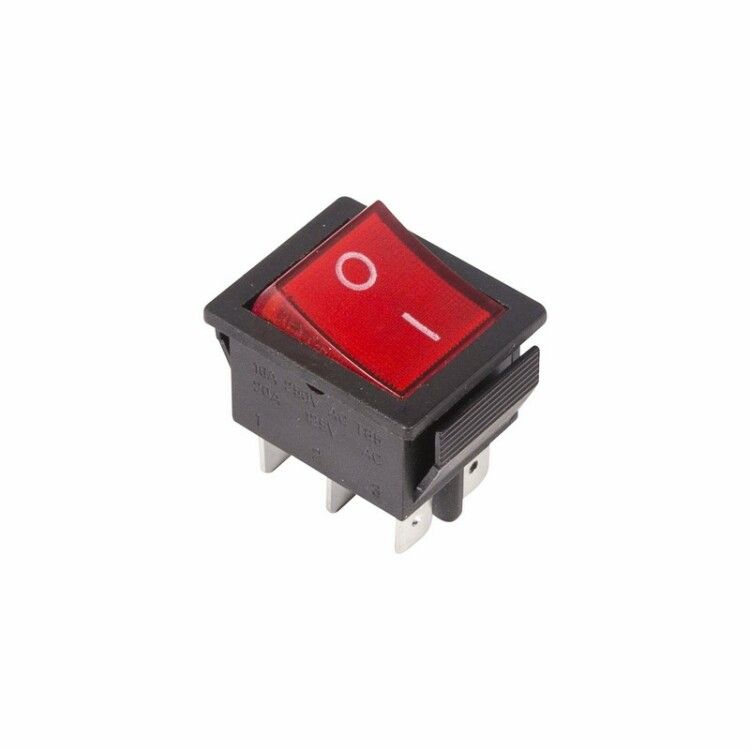

Выключатель клавишный 250В 15А (6с) ON-ON с подсветкой (RWB-506; SC-767) красн. Rexant 36-2350 MEET

Выключатель клавишный 250В 15А (6с) ON-ON красный с подсветкой от Rexant (арт. etm36-2350) — двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для надёжного переключения нагрузок в бытовых и промышленных устройствах.

Назначение и область применения

Этот выключатель используется для переключения между двумя активными состояниями цепи — то есть когда оба положения «ON» работают одновременно. Подходит для управления двумя параллельными или взаимоисключающими режимами: например, включения/выключения двух устройств, переключения входов в усилителе, выбора режима питания в оборудовании.

Часто применяется в сетевых фильтрах, удлинителях, аудио- и видеоустройствах, пультах управления, станках, автомобильной аппаратуре и других системах, где важно визуально контролировать текущий режим работы.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Пиковое напряжение (кратковременное): до 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Подсветка: светодиод (LED), красного цвета
• Фиксация: механическая, с удержанием в обоих положениях
• Количество переключающих контактов: 2 (два независимых пути)
• Количество постов: 1 (однополюсный переключатель)
• Количество нормально открытых (НО) контактов: 0
• Количество нормально закрытых (НЗ) контактов: 0
• Степень защиты: IP30 — защита от предметов больше 2,5 мм, пыль не предотвращается
• Габариты: 43,19 × 35 × 27,5 мм
• Тип толкателя: клавишный переключатель
• Линза: прямоугольная, прозрачная
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель 250В 15А (6с) ON-ON красный с подсветкой монтируется исключительно методом пайки. На плате или панели необходимо просверлить отверстие диаметром 10–11 мм — он не требует крепления винтами.

Устанавливается в панели толщиной от 0,8 до 3 мм. После установки выводы контактов припаиваются к печатной плате или проводам. Убедитесь, что площадка под пайку соответствует габаритам корпуса — иначе возможен перегрев или плохой контакт.

Не используйте этот выключатель в качестве замены для моделей с клеммами — здесь нет возможности подключить штекеры или болтовые соединения.

Безопасность и стандарты

Выключатель имеет степень защиты IP30 — защищён от крупных твёрдых частиц, но не герметичен. Не подходит для влажных сред, улицы, производства с высокой запылённостью или брызгами воды.

Пиковое напряжение 1500 В допускается лишь кратковременно — например, при импульсах в сети. Продолжительное воздействие выше 250 В может повредить контакты.

Преимущества

• Яркая красная подсветка позволяет легко определить текущее положение выключателя даже в условиях слабого освещения
• Механическая фиксация обеспечивает устойчивость в любом выбранном состоянии — клавиша не «проваливается» и не самопроизвольно переключается
• Надёжное контактное сопротивление (≤35 мОм) снижает потери энергии и нагрев при работе на максимальную нагрузку
• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 250 В — риск пробоя изоляции
• IP30 не обеспечивает защиту от влаги, пыли и химических веществ — не применять в сырых помещениях, на улице, в цехах с металлической стружкой
• Отсутствие клемм — нельзя подключить провода без пайки; не подходит для сервисного обслуживания без инструментов
• Нет нормально замкнутых контактов — не работает как «выключатель-замыкатель»

Примеры использования

• Переключение между основным и резервным питанием в UPS-системах
• Выбор режима работы: «стандартный» / «экономичный» в аудиоусилителе
• Включение/переключение двух светильников в одном корпусе
• Управление двумя каналами в тестовом оборудовании
• Режимы работы в автомобильных адаптерах (например, «USB» / «DC»)

Практические советы

• При пайке соблюдайте температурный режим — не превышайте 260 °C и время нагрева более 3 секунд на каждый вывод, чтобы не повредить пластик корпуса
• Проверьте посадочное отверстие перед монтажом: диаметр должен быть 10–11 мм, иначе выключатель не войдёт или будет люфт
• Если нужна защита от пыли — установите выключатель внутрь корпуса с уплотнением или используйте внешнюю крышку
• Для долговечности не перегружайте его: 15 А — максимум. При частых включениях больших токов (например, двигателей) рассмотрите использование контактора
• При замене старого аналога — проверьте тип контактов: этот выключатель не имеет НО/НЗ, значит, не подойдёт вместо модели типа SPDT
