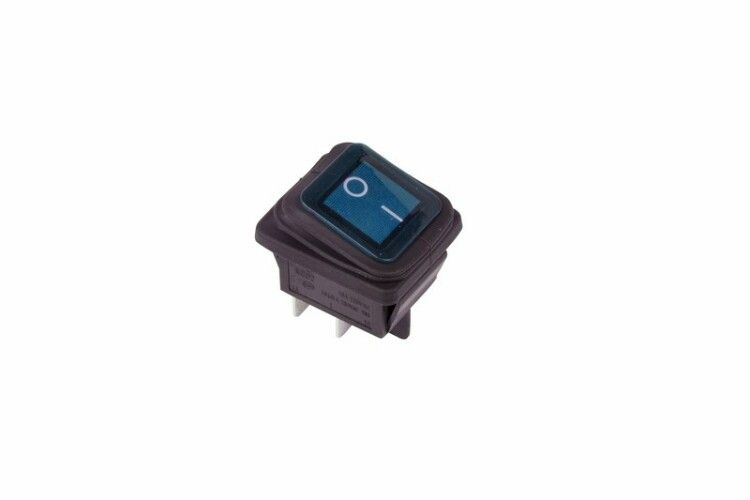

Выключатель клавишный 250В 15А (4с) ON-OFF син. с подсветкой ВЛАГОЗАЩИТА (RWB-507) Rexant 36-2361 MEET

Выключатель клавишный 250В 15А (4с) ON-OFF синий с подсветкой ВЛАГОЗАЩИТА от Rexant - двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для установки в устройствах, работающих в условиях повышенной влажности. Артикулы etm36-2361 и 36-2361 соответствуют требованиям к надёжному управлению нагрузкой до 15 А при AC 250 В.

Назначение и область применения

Выключатель клавишный 250В 15А (4с) ON-OFF с подсветкой используется для включения и отключения электрических цепей переменного тока. Подходит для встраивания в оборудование, где важна визуальная индикация состояния и умеренная защита от внешних воздействий. Часто применяется в сетевых фильтрах, удлинителях, аудио- и видеоустройствах, блоках питания, промышленном оборудовании и бытовых приборах.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Контактное сопротивление: ≤ 35 мОм
• Количество постов: 2 (две независимые группы контактов)
• Тип переключения: ON-OFF (двухпозиционный)
• Фиксация положений: механическая, с ощутимым щелчком
• Подсветка: синий светодиод (LED), прямоугольная линза
• Рабочая температура: от -25 C до +85 C
• Степень защиты: IP50 (защита от пыли, но не от воды)
• Электрический ресурс: 10 000 циклов включения/выключения
• Габариты: 40,82 × 35 × 27,5 мм
• Цвет клавиши: синий
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный 250В 15А (4с) ON-OFF с подсветкой монтируется методом пайки выводов на печатную плату. Устанавливается в отверстие толщиной панели от 0,8 до 3 мм. Отсутствует крепление винтами - фиксация происходит за счёт защёлок корпуса. Клеммы имеют форму плоских пластин шириной 6,6 мм - совместимы с типичными быстроразъёмными соединителями. Подсветка требует подключения отдельного провода к источнику питания (обычно через резистор 1–10 кОм, в зависимости от напряжения цепи индикации).

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II. Номинальные параметры рассчитаны на работу в соответствии с международными нормами для бытового и легкопромышленного оборудования. Степень защиты IP50 предотвращает попадание пыли внутрь механизма, но не обеспечивает защиту от брызг или влаги - не следует использовать в открытых или влажных средах без дополнительной герметизации корпуса.

Преимущества

• Два независимых контакта позволяют управлять двумя цепями одновременно
• Синяя LED-подсветка легко определяет состояние включено/выключено даже в темноте
• Механическая фиксация исключает случайное переключение
• Устойчив к широкому диапазону температур - работает в холодных и жарких помещениях
• Компактные габариты удобны для плотной сборки внутри корпусов

Ограничения применения

• Не предназначен для работы в условиях прямого контакта с водой - IP50 не является водонепроницаемостью
• Пайка требует точечного нагрева; не рекомендован для частой замены или демонтажа
• Не подходит для высоких частотных нагрузок - только для постоянного или низкочастотного переменного тока
• Подсветка не рассчитана на питание от сети 250 В - необходимо применять согласующую цепь (резистор, диод)
• Не допускается использование в взрывоопасных зонах

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Аудио- и видеотехника (усилители, проигрыватели)
• Блоки питания компьютеров и серверов
• Промышленные панели управления с малой мощностью
• Лабораторное оборудование и тестовые стенды

Практические советы

• При пайке используйте термостойкий паяльник (до 300 C) и не задерживайте жало более 3 секунд на одном выводе - перегрев повредит пластик и контакты
• Для подсветки LED выбирайте резистор 4,7–10 кОм при питании 12–24 В DC; при использовании 220 В AC - обязательно примените гасящий конденсатор и диод
• Проверьте посадочное отверстие перед монтажом - диаметр должен точно соответствовать форме корпуса (без люфта)
• Не затягивайте деталь силой - она не имеет винтового крепления и может треснуть
• При замене старого выключателя убедитесь, что новый имеет те же параметры тока и напряжения - 15 А / 250 В - иначе возможен выход из строя
