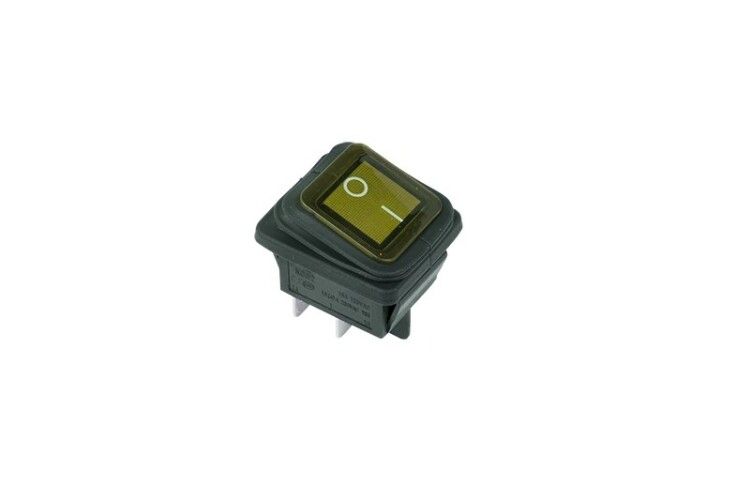

Выключатель клавишный 250В 15А (4с) ON-OFF желт. с подсветкой ВЛАГОЗАЩИТА (RWB-507) Rexant 36-2363 MEET

Выключатель клавишный 250В 15А (4с) ON-OFF желтый с подсветкой от Rexant (арт. 36-2363) - двухпозиционный коммутирующий элемент с LED-индикацией и механической фиксацией, предназначенный для установки в устройствах, работающих в условиях повышенной влажности и требующих надёжного управления питанием.

Назначение и область применения

Этот выключатель используется для включения и отключения электрических цепей переменного тока до 250 В и током до 15 А. Он подходит для сборки в бытовых и промышленных устройствах, где важна визуальная индикация состояния и устойчивость к воздействию пыли и влаги. Часто встречается в сетевых фильтрах, удлинителях, блоках питания, аудиоаппаратуре, станках и оборудовании на производстве.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин.)
• Номинальный ток: 15 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF
• Число постов: 2 (две независимые группы контактов)
• Количество контактов на группу: 2 (по одному входу и выходу)
• Фиксация положений: есть - клавиша защёлкивается в каждом состоянии
• Индикация: жёлтый светодиод (LED) с прямоугольной линзой
• Рабочий температурный диапазон: от –25 C до +85 C
• Ресурс: 10 000 циклов включения/выключения
• Степень защиты: IP50 - защита от пыли, но не от воды
• Габариты: 40,82 × 35 × 27,5 мм
• Цвет корпуса: жёлтый
• Способ подключения: пайка к печатной плате

Совместимость и монтаж

Выключатель клавишный 250В 15А (4с) ON-OFF желтый с подсветкой монтируется методом пайки - он не имеет винтовых зажимов и рассчитан на установку на печатную плату. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Посадочные отверстия должны соответствовать габаритам корпуса. Напряжение на светодиод подаётся через внутреннюю цепь, поэтому для работы индикации необходимо подключить дополнительный источник питания (обычно параллельно нагрузке или через резистор). Не используйте этот выключатель в системах с высокими частотными помехами - он не экранирован.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса II. Индикация выполнена безопасным светодиодом с малым потреблением энергии. Однако степень защиты IP50 не предполагает защиту от брызг или влаги - не устанавливайте его в местах с прямым попаданием воды, даже если в описании указано «влагозащита». Это термин условный: защита обеспечивается лишь герметичностью самой клавиши, а не корпуса в целом.

Преимущества

• Удобная визуальная индикация - жёлтый LED хорошо заметен в темноте
• Механическая фиксация исключает случайное переключение
• Два независимых контакта позволяют управлять двумя цепями одновременно
• Небольшие габариты подходят для плотной компоновки внутри корпусов
• Высокий ресурс - 10 тысяч циклов обеспечивают долгую службу
• Поддерживает широкий диапазон рабочих температур

Ограничения применения

• Не подходит для установки во влажных помещениях без дополнительной герметизации - IP50 не защищает от жидкости
• Только пайка - нельзя использовать с клеммниками или быстроразъёмами
• Не рекомендован для цепей постоянного тока выше 30 В - спецификация дана только для переменного тока
• Светодиод не яркий - плохо виден при ярком освещении
• Не предназначен для частого ручного включения/выключения под большой нагрузкой - максимальный ресурс ограничен

Примеры использования

• Сетевые фильтры и удлинители с индикацией включения
• Блоки питания компьютеров и серверов
• Аудио- и видеоустройства (усилители, проигрыватели)
• Промышленные панели управления с необходимостью визуального контроля
• Лабораторное оборудование с минимальными требованиями к защите

Практические советы

• При пайке соблюдайте температурный режим - не нагревайте выводы дольше 5 секунд, чтобы не повредить пластик и внутренние контакты
• Для подключения LED-индикации используйте резистор 1–2 кОм последовательно, чтобы продлить срок службы светодиода
• Проверьте посадочное отверстие перед монтажом - диаметр должен быть чуть больше 35 мм, иначе корпус не войдёт
• Если нужна защита от влаги - дополнительно запечатывайте место установки силиконовым герметиком
• Не заменяйте этот выключатель на аналоги с IP65/IP67 без проверки совместимости по току и типу монтажа - Rexant 36-2363 не является водонепроницаемым
