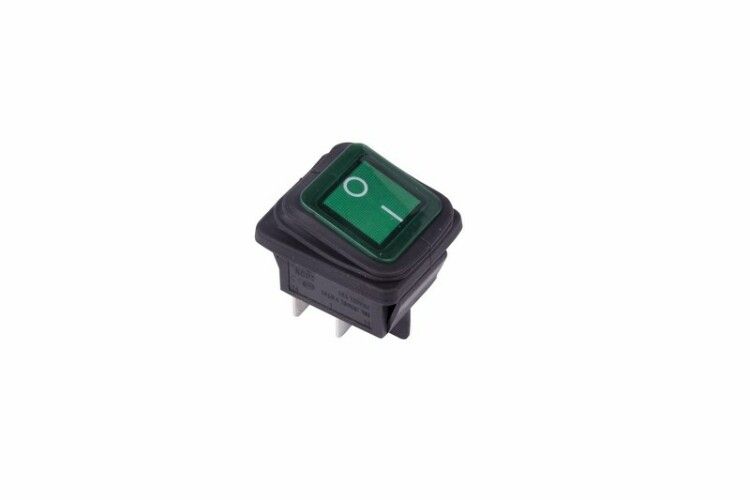

Выключатель клавишный 250В 15А (4с) ON-OFF зел. с подсветкой ВЛАГОЗАЩИТА (RWB-507) Rexant 36-2362 MEET

Выключатель клавишный REXANT 36-2362 - двухпозиционный переключатель с зелёной подсвечивающейся клавишей, предназначенный для управления электрическими цепями переменного тока до 250 В и 15 А. Подходит для установки в устройствах, где важна видимость состояния в условиях слабого освещения.

Назначение и область применения

Выключатель REXANT 36-2362 используется для включения и выключения электроприборов через механическое переключение. Применяется там, где необходимо чётко определить текущее состояние устройства - особенно в темноте. Часто устанавливается в сетевых фильтрах, удлинителях, аудио- и видеооборудовании, пультах управления, станках и автомобильной аппаратуре. Благодаря зелёной подсветке легко распознаётся даже при плохом свете.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Максимальное импульсное напряжение: 1500 В AC (не более 1 минуты)
• Контактное сопротивление: ≤ 35 мОм
• Степень защиты: IP50 - защита от пыли, но не от воды
• Тип подсветки: светодиод (LED), встроен в клавишу
• Цвет клавиши: зелёный
• Тип механизма: с фиксацией, ON-OFF
• Количество постов: 2 (два независимых контакта)
• Количество контактов: 4 (2 входа + 2 выхода, без НЗ/НО - просто размыкание цепи)
• Габариты: 40,82 × 35 × 27,5 мм
• Способ монтажа: пайка
• Форма линзы: прямоугольная

Совместимость и монтаж

Выключатель REXANT 36-2362 монтируется методом пайки - он не имеет крепёжных отверстий или защёлок. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Контакты подключаются напрямую проводами через пайку или с использованием плоских клемм. Обратите внимание: устройство не рассчитано на быстроразъёмные соединения. Монтаж требует точности - неправильная пайка может повредить контактную группу. Габариты позволяют использовать его в компактных корпусах, но учтите, что подсветка требует подключения к цепи питания (обычно через резистор).

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и промышленных применений. Предельное напряжение 1500 В AC на короткий срок обеспечивает защиту от скачков. Однако степень защиты IP50 не гарантирует защиту от брызг, влаги или мытья - не используйте в сырых помещениях, на улице или рядом с источниками жидкости. Подсветка работает при минимальном токе - не требует отдельного источника, но должна быть правильно встроена в схему.

Преимущества

• Чёткая визуальная индикация состояния благодаря зелёной LED-подсветке
• Устойчивая фиксация в обоих положениях - исключает случайное переключение
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Компактные габариты подходят для плотной сборки
• Две группы контактов позволяют одновременно управлять двумя цепями

Ограничения применения

• Не применяйте в средах с высокой влажностью, брызгами или мойкой - IP50 не защищает от воды
• Не подходит для автоматических систем, требующих бесконтактного управления
• Пайка требует навыков - нельзя заменить на винтовые клеммы
• Подсветка не яркая - не предназначена для освещения, только для индикации
• Не рекомендован для частого включения/выключения выше 10 тыс. циклов - срок службы ограничен механикой

Примеры использования

• Выключение света в домашнем аудиоцентре
• Коммутация сети в удлинителе с USB-портами
• Управление питанием контроллера в промышленном оборудовании
• Локальный выключатель в автономной системе зарядки автомобиля
• Индикация включения в панели управления станком

Практические советы

• При пайке соблюдайте температурный режим - перегрев может деформировать пластик или повредить LED
• Для подсветки используйте резистор (обычно 1–5 кОм) - иначе светодиод выйдет из строя
• Проверьте толщину панели перед монтажом - слишком толстая панель не позволит закрепить выключатель
• Если нужна герметизация - дополнительно уплотните отверстие силиконовым кольцом, так как IP50 не обеспечивает влагозащиту
• При замене аналогичного выключателя - проверьте количество контактов и тип монтажа; этот экземпляр не совместим с моделями на винтовых клеммах
