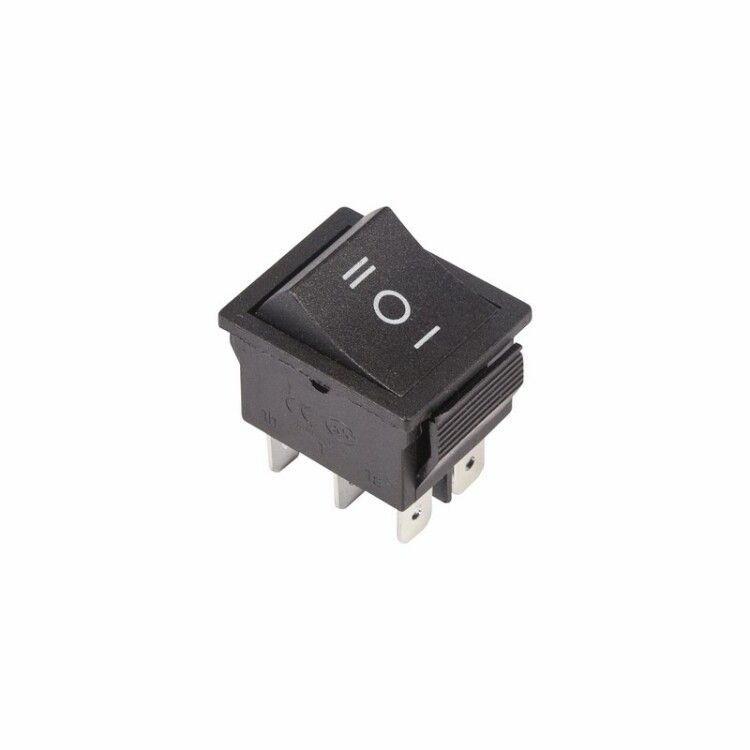

Выключатель клавишный 250В 15А (6с) (ON)-OFF-(ON) с нейтралью (RWB-508 SC-767) черн. Rexant 36-2370 MEET

Выключатель клавишный 250В 15А (6с) ON-OFF-ON черный с нейтралью — это однопостовой переключатель с тремя позициями, предназначенный для управления двумя отдельными цепями переменного тока. Бренд Rexant и артикул etm36-2370 указывают на надежную серийную продукцию, подходящую для встраивания в оборудование с жесткими требованиями к компактности и устойчивости.

Назначение и область применения

Этот выключатель используется для переключения между двумя рабочими состояниями: включение/выключение/включение. Он позволяет выбрать один из двух активных контуров, при этом среднее положение — OFF — полностью размыкает обе цепи. Подходит для установки в устройствах, где требуется выбор между двумя режимами работы: например, два входа питания, две нагрузки, или переключение между источниками сигнала.

• Сетевые фильтры и удлинители с двойным выходом
• Аудио- и видеооборудование с выбором источника
• Блоки питания с резервной цепью
• Промышленные панели управления
• Автомобильная электроника (внутренние системы)

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Количество переключающих контактов: 2 (два независимых пути)
• Фиксация: механическая, с четким щелчком в каждом положении
• Монтаж: пайка выводов (без винтовых зажимов)
• Габариты: 43,19 × 35 × 27,5 мм
• Степень защиты: IP30 — против твердых предметов >2,5 мм, без защиты от воды
• Цвет корпуса: черный
• Форма клавиши: прямоугольная, классический рокер
• Количество постов: 1
• Контакты: NO/NZ — отсутствуют; контакты — обычные перекидные

Совместимость и монтаж

Выключатель клавишный 250В 15А (6с) ON-OFF-ON черный с нейтралью монтируется исключительно методом пайки. Его выводы рассчитаны на прямое припаивание к печатной плате или проводам. Устройство не требует крепления винтами — достаточно просверлить отверстие в панели толщиной от 0,8 до 3 мм и зафиксировать корпус в нем. Габариты позволяют использовать его там, где важна экономия места.

Подключение выполняется через плоские клеммы шириной 6,6 мм — совместимы с большинством быстроразъемных соединителей и гнезд для кабельных наконечников. Обратите внимание: отсутствие винтовых зажимов делает этот выключатель непригодным для быстрого обслуживания без паяльника.

Безопасность и стандарты

Защита IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям крупными объектами (например, отверткой), но не защищает от пыли, влаги или брызг. Выключатель не предназначен для использования во влажных помещениях, на улице или в условиях повышенной запыленности. Соответствует общепринятым требованиям к внутренней электронике, но не имеет сертификации по IEC 60669-1 — применение допускается только в закрытых корпусах оборудования.

Преимущества

• Удобная трехпозиционная логика: OFF всегда посередине — снижает риск ошибочного включения
• Жесткая фиксация в крайних положениях — предотвращает самопроизвольное переключение
• Компактные размеры — легко встраивается даже в плотно упакованную электронику
• Черный цвет корпуса — маскирует следы эксплуатации и хорошо сочетается с современным дизайном устройств
• Известный бренд Rexant — гарантия соответствия заявленным параметрам

Ограничения применения

• Нельзя использовать в условиях влажности, пыли, агрессивных сред — IP30 недостаточно
• Только пайка — невозможен демонтаж без удаления припоя
• Не подходит для высокочастотных импульсных нагрузок — рассчитан на чистый переменный ток 50–60 Гц
• Отсутствует индикация состояния — нет светодиода или светового индикатора
• Не рекомендован для частого ручного переключения более 1000 раз в день — срок службы ограничен механической прочностью механизма

Примеры использования

• Удлинитель с двумя группами розеток: одна группа работает при положении “влево”, другая — “вправо”, “OFF” — полное отключение
• Аудиоусилитель: выбор между входом RCA и Bluetooth-приёмником
• Лабораторный блок питания: переключение между основным и резервным источником
• Промышленный контроллер: выбор между двумя сенсорами или исполнительными механизмами

Практические советы

• При монтаже проверьте толщину панели — она должна быть не менее 0,8 мм и не более 3 мм, чтобы корпус плотно сел в посадочное место
• Используйте термостойкий припой (SnAgCu) — температура нагрева при пайке не должна превышать 260 °C более чем на 5 секунд
• Не затягивайте провода силой — контактные площадки хрупкие, возможен отрыв
• Для долговечности избегайте ударных воздействий на клавишу — особенно при работе с инструментами
• При замене — используйте оригинальный артикул etm36-2370 или аналог с такими же габаритами и типом контактов
