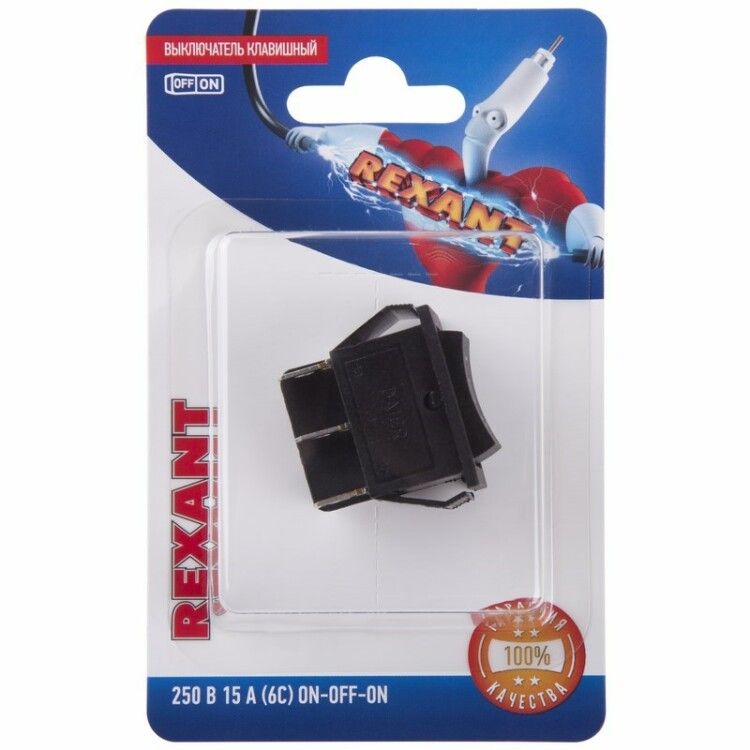

Выключатель клавишный 250V 15А (6с) ON-OFF-ON черный с нейтралью (RWB-508, SC-767) (в упак. 1шт.) | 06-0308-B REXANT MEET

Выключатель клавишный 250В 15А (6с) ON-OFF-ON черный с нейтралью (RWB-508, SC-767) - это трёхпозиционный переключатель для управления двумя цепями переменного тока. Устройство предназначено для установки в оборудование, где требуется выбор между двумя рабочими состояниями через нейтральное OFF-положение. Выключатель RWB-508, SC-767 используется в бытовых и промышленных устройствах, таких как сетевые фильтры, блоки питания и аудиотехника.

Назначение и область применения

Выключатель RWB-508, SC-767 позволяет переключать нагрузку между двумя цепями: когда клавиша нажата влево - замыкается первая цепь; вправо - вторая; в среднем положении - обе разомкнуты. Это делает его идеальным для устройств, требующих выбора режима работы, например: включения/выключения двух разных источников питания, переключения входов в аудиоустройствах или изменения направления движения в маломощных механизмах.

Подходит для встраивания в: сетевые фильтры, удлинители, блоки питания, контрольные панели, тестовое оборудование, автомобильную электронику и другие приборы с ограниченным пространством.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А
• Количество постов: 3 (три контактные группы)
• Тип переключения: ON-OFF-ON - два активных положения, одно нейтральное
• Количество переключающих контактов: 2 (две пары контактов, каждая управляет своей цепью)
• Степень защиты: IP30 - защита от доступа пальцев и твердых предметов >2,5 мм, пыле- и влагозащита отсутствует
• Материал корпуса: термостойкий пластик, цвет - чёрный
• Габариты: 43,19 × 35 × 27,5 мм
• Способ монтажа: пайка выводов к печатной плате
• Форма толкателя: прямоугольная клавиша, рокерного типа
• Клеммы: плоские разъёмы 6,6 мм шириной

Совместимость и монтаж

Выключатель RWB-508, SC-767 монтируется исключительно методом пайки. Он не имеет крепёжных отверстий или зажимов - выводы должны быть впаяны в печатную плату. Для установки необходима панель толщиной от 0,8 до 3 мм, в которой проделывается прямоугольное отверстие соответствующего размера (43×35 мм).

Учитывайте, что выводы не рассчитаны на механическую нагрузку - после пайки не допускайте изгиб или частые вибрации. Соединение с проводами выполняется через плоские клеммы 6,6 мм - подходят гнёзда для кабелей сечением до 1,5 мм2.

Безопасность и стандарты

Выключатель RWB-508, SC-767 соответствует требованиям безопасности для внутренней установки в оборудовании класса II. Отсутствие герметизации (IP30) означает, что он не предназначен для использования во влажных, запылённых или открытых помещениях. Эксплуатация возможна только в защищённых корпусах.

Преимущества

• Трёхпозиционная схема ON-OFF-ON даёт точный контроль над двумя цепями без необходимости двух отдельных выключателей
• Компактные размеры позволяют использовать его в плотно укомплектованной аппаратуре
• Прочная клавиша обеспечивает чёткое позиционирование и долгий срок службы при регулярном использовании
• Пайка вместо винтового крепления снижает риск ослабления соединений при вибрации

Ограничения применения

• Не подходит для внешнего монтажа - отсутствует защита от воды и пыли (IP30)
• Не работает с постоянным током - только переменный ток до 250 В
• Нет нормированных НО/НЗ контактов - нельзя применять как обычный однопозиционный выключатель
• Требуется пайка - невозможно подключить без паяльника и опыта работы с SMD/PCB
• Не рекомендован для высокочастотных импульсных нагрузок - только для резистивных и слаботочных индуктивных цепей

Примеры использования

• Выбор между основным и резервным источником питания в блоке питания
• Переключение входов в аудиоусилителе (например, CD / AUX)
• Изменение направления вращения двигателя в маломощных устройствах (при наличии реверса)
• Активация/деактивация двух режимов освещения в контроллерной панели
• Настройка режима работы в диагностическом оборудовании

Практические советы

• При пайке используйте температуру не выше 260 C и время воздействия не более 3–5 секунд на каждый вывод - перегрев повредит пластик корпуса
• Проверьте совпадение отверстия в панели с габаритами 43,19×35 мм - слишком маленькое отверстие затруднит установку, слишком большое - вызовет люфт
• Не используйте этот выключатель в цепях с мощностью свыше 3,75 кВт (P = U × I = 250 × 15)
• При сборке оборудования убедитесь, что клавиша свободно движется - не допускайте давления на неё со стороны соседних деталей
• Эта модель - часть серии “Клавишные выключатели” REXANT - аналогичные решения можно найти в каталоге по артикулам SC-xxx и RWB-xxx
