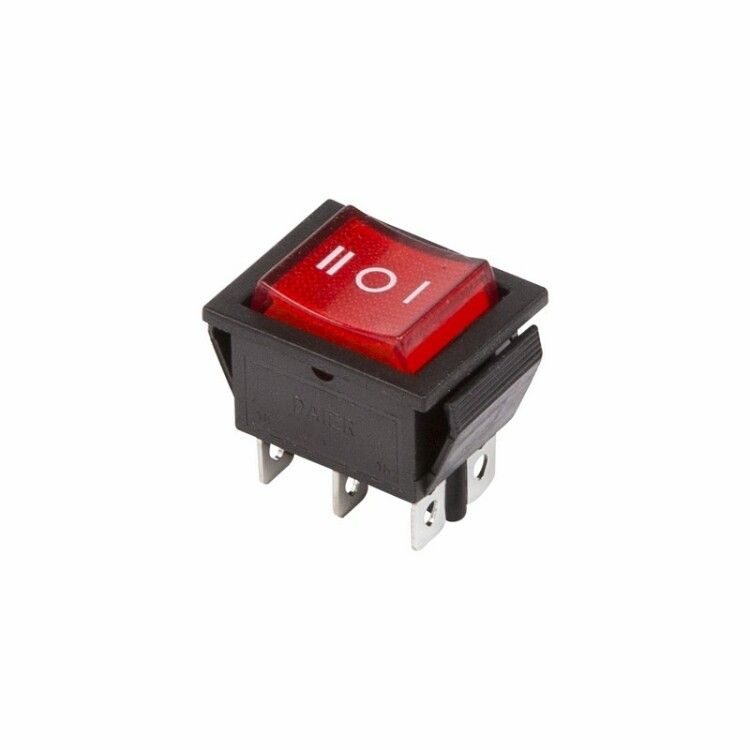

Выключатель клавишный 250В 15А (6с) ON-OFF-ON RWB-509 SC-767 красн. с подсветкой и нейтралью Rexant 36-2390 MEET

Выключатель клавишный 250В 15А (6с) ON-OFF-ON красный с подсветкой и нейтралью от REXANT (арт. etm36-2390) — это двухпозиционный переключатель с нейтральным положением, предназначенный для управления двумя цепями через один корпус. Подсветка и яркая красная клавиша обеспечивают визуальный контроль состояния устройства даже в условиях плохой видимости.

Назначение и область применения

Выключатель клавишный 250В 15А (6с) ON-OFF-ON красный с подсветкой и нейтралью используется для переключения между двумя рабочими режимами с возможностью полного отключения питания в среднем положении. Применяется там, где нужен выбор между двумя источниками или функциями: например, переключение между основной и резервной сетью, управление двумя каналами звука, активация/деактивация оборудования в автоматических системах.

Подходит для установки в панели станков, тестового оборудования, автомобильной электроники, бытовых устройств с двойным режимом работы. Благодаря подсветке особенно удобен в условиях слабого освещения — оператор сразу видит, в каком положении находится выключатель.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Максимальное импульсное напряжение: 1500 В AC (не более 1 минуты)
• Контактное сопротивление: ≤ 35 мОм
• Тип подсветки: светодиод (LED)
• Цвет клавиши: красный
• Количество переключающих контактов: 2 (два независимых пути)
• Количество положений: OFF (нейтральное) + два рабочих (ON–OFF–ON)
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Габариты: 43,19 × 35 × 27,5 мм
• Способ монтажа: пайка
• Форма линзы: прямоугольная

Совместимость и монтаж

Выключатель клавишный 250В 15А (6с) ON-OFF-ON красный с подсветкой и нейтралью устанавливается методом пайки — он не имеет винтовых креплений. Монтаж выполняется в отверстие в панели толщиной от 0,8 до 3 мм. Убедитесь, что диаметр отверстия соответствует габаритам корпуса — не менее 35×43 мм.

Контакты рассчитаны на подключение проводов с помощью плоских клемм или прямой пайки. Не используйте кабели сечением больше 2,5 мм² — это может повредить контактную группу. После пайки проверьте надёжность соединений: высокий контактный резистор вызывает нагрев и снижает срок службы.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений при работе в пределах указанных нагрузок. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги — не применяйте в сырых помещениях, на улице или в местах с риском брызг. Предельное напряжение 1500 В допускается только кратковременно — длительное воздействие приведёт к пробою изоляции.

Преимущества

• Чёткая механическая фиксация в каждом положении — исключает самопроизвольное переключение
• Яркая LED-подсветка позволяет легко определить текущее состояние без дополнительных индикаторов
• Красный цвет клавиши усиливает визуальное восприятие — идеально для аварийных или критичных режимов
• Две независимые группы контактов позволяют управлять двумя цепями одновременно
• Компактные размеры подходят для плотной компоновки внутри корпусов

Ограничения применения

• Не предназначен для установки во влажных, пыльных или агрессивных средах — IP30 недостаточно для таких условий
• Отсутствие винтового крепления требует точного соблюдения толщины панели (0,8–3 мм); при большей толщине монтаж невозможен
• Не рекомендован для частого переключения (>1000 циклов/час) — это снизит долговечность контактов
• Не совместим с постоянным током выше 30 В — работает только с переменным током
• Светодиод подсветки требует внешнего источника питания; встроенного драйвера нет — необходимо подключать отдельно

Примеры использования

• Переключение между mains и UPS в серверном шкафу
• Выбор входного сигнала в аудиоусилителе (Line In / Aux)
• Активация/выключение двух режимов работы станка (ручной / полуавтоматический)
• Управление светом в авто: внутреннее освещение / внешние фонари
• Лабораторные стенды с переключаемыми цепями тестирования

Практические советы

• При пайке используйте жало мощностью не более 40 Вт и время нагрева не более 3 секунд — перегрев повредит пластик и внутреннюю изоляцию
• Обязательно проверьте полярность подключения подсветки: LED работает только при правильной полярности
• Для увеличения срока службы не перегружайте выключатель — максимальный ток 15 А — это предел, не стоит работать близко к нему постоянно
• Если выключатель будет установлен в металлический корпус, убедитесь, что его корпус не замыкает на массу — это может вызвать ложное срабатывание подсветки
• При использовании в оборудовании с вибрацией дополнительно закрепите провода хомутиками — свободные провода могут вызывать микроскопические перегрузки на контактах
