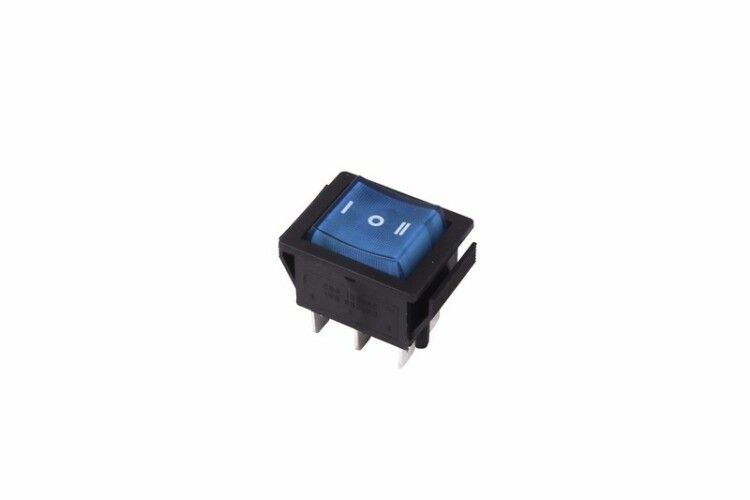

Выключатель клавишный 250В 15А (6с) ON-OFF-ON син. с подсветкой и нейтралью (RWB-509 SC-767) Rexant 36-2391 MEET

Выключатель клавишный 250 вольт 15 ампер (6 секций) ON-OFF-ON синий с подсветкой и нейтралью от Rexant (арт. etm36-2391) - это компактный двухпозиционный переключатель с нейтральным положением и LED-индикацией, предназначенный для управления нагрузками до 15 А в бытовых и промышленных системах.

Назначение и область применения

Этот выключатель используется для переключения между двумя состояниями: «вкл–выкл–вкл». Нейтральное положение OFF позволяет полностью отключить цепь, что удобно при необходимости безопасной остановки оборудования. Подходит для управления:

• сетевыми фильтрами и удлинителями;
• звуковым оборудованием (усилители, микшеры);
• промышленными станками и автоматическими линиями;
• автомобильной аппаратурой (внутренние системы, тестовые стенды);
• устройствами с требованием ручного выбора режима работы.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC)
• Номинальный ток: 15 А
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин.)
• Контактное сопротивление: ≤ 35 мОм
• Тип подсветки: светодиод (LED), синий свет
• Количество переключающих контактов: 2 (SPDT - однополюсный, двухпозиционный)
• Фиксация: механическая, с удержанием в крайних положениях
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, без защиты от воды и пыли
• Габариты: 43,19 × 35 × 27,5 мм
• Цвет клавиши: синий
• Тип линзы: прямоугольная, равномерно рассеивает свет
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель 250 вольт 15 ампер (6 секций) ON-OFF-ON синий с подсветкой и нейтралью монтируется в панели толщиной от 0,8 до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса. Монтаж выполняется исключительно методом пайки - клеммы не имеют зажимов, поэтому использование болтов или клеммных колодок невозможно.

Подключение проводов: два основных контакта (для вход/выход цепи) и один контакт для подсветки (обычно подключается через резистор 1–2 кОм к тому же напряжению, что и управляемая нагрузка). Убедитесь, что полярность LED соблюдена - неверное подключение приведёт к отсутствию подсветки.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и промышленных применений. Предельное напряжение 1500 В AC на 1 минуту обеспечивает кратковременную устойчивость к скачкам, однако длительная работа выше 250 В запрещена. IP30 не защищает от влаги - не используйте в сырых помещениях, на улице или там, где возможны брызги.

Преимущества

• Чёткая фиксация в трёх положениях - предотвращает случайное переключение
• Синяя подсветка повышает видимость в условиях плохого освещения
• Компактные размеры позволяют устанавливать устройство в ограниченном пространстве
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Простая конструкция - надёжна при частых переключениях

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 250 В
• IP30 - нельзя использовать во влажных средах, вблизи воды, в пыльных цехах без дополнительной защиты
• Только пайка - невозможен монтаж с помощью клемм или винтов
• Не рекомендован для высокочастотных переключений (более 10 раз в минуту) - срок службы контактов сокращается
• LED-подсветка работает только при наличии минимального тока (≈5 мА) - не подключайте параллельно высокоомным нагрузкам

Примеры использования

• На передней панели студийного микрофонного усилителя - выбор между «питание от сети» / «выключено» / «резервный источник»
• В испытательном стенде - переключение между двумя тестовыми схемами с возможностью полного отключения
• В автомобильном диагностическом оборудовании - активация/деактивация питания датчиков
• На пульте управления малогабаритным станком - выбор режима «рабочий» / «останов» / «обслуживание»

Практические советы

• При пайке используйте жало мощностью не более 40 Вт - перегрев корпуса может деформировать пластик
• Проверьте посадочное отверстие: диаметр должен быть 10–11 мм, чтобы клавиша свободно проходила, но не люфтила
• Для увеличения яркости LED подключите последовательно резистор 1,5–2,2 кОм, 0,25 Вт
• Не применяйте этот выключатель в качестве главного рубильника - он не имеет дугогашения и не рассчитан на аварийные отключения
• При замене аналогичного устройства проверьте тип контактов: данный выключатель имеет нормально разомкнутые (NO) контакты в обоих положениях, а не нормально замкнутые
