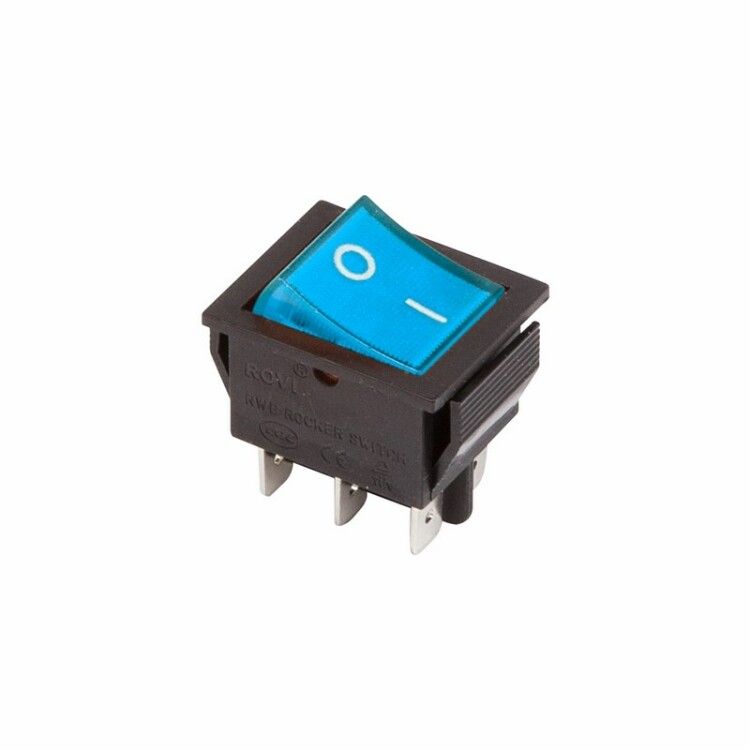

Выключатель клавишный 250В 15А (6с) ON-ON с подсветкой (RWB-506; SC-767) син. Rexant 36-2351 MEET

Выключатель клавишный 250В 15А (6с) ON-ON синий с подсветкой - это двухпозиционный переключатель с LED-индикацией, предназначенный для управления цепями переменного тока в бытовых и промышленных устройствах. Бренд Rexant и артикул 36-2351 указывают на надёжную серию клавишных выключателей, подходящих для встраивания в корпуса оборудования.

Назначение и область применения

Выключатель клавишный 250В 15А (6с) ON-ON синий с подсветкой используется для включения и отключения электрических цепей с напряжением до 250 В переменного тока. Он подходит для установки в сетевые фильтры, удлинители, аудио- и видеоустройства, блоки питания, станки и другие аппараты, где требуется визуальный контроль состояния включения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Количество контактов: 2 группы по 3 контакта каждая (всего 6)
• Тип переключения: ON-ON - две устойчивые позиции
• Подсветка: синий светодиод (LED), встроен в клавишу
• Конструкция линзы: прямоугольная, равномерно рассеивает свет
• Степень защиты: IP30 - защита от крупных частиц, но не от воды
• Рабочая температура: от -25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Контактное сопротивление: ≤ 35 мОм
• Габариты: 43,19 × 35 × 27,5 мм
• Способ монтажа: пайка
• Цвет клавиши: синий

Совместимость и монтаж

Выключатель клавишный 250В 15А (6с) ON-ON синий с подсветкой монтируется методом пайки - он не имеет винтовых зажимов и не подходит для быстрого соединения. Устанавливается в отверстие в панели толщиной от 0,8 до 3 мм. Диаметр отверстия должен соответствовать форме корпуса - проверьте габариты перед сверлением. Контакты имеют плоские выводы шириной 6,6 мм - они совместимы с типичными печатными платами и клеммниками. Подсветка требует подключения отдельного провода к источнику питания (обычно через резистор 1–10 кОм).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытового и легкопромышленного оборудования. IP30 обеспечивает защиту от предметов больше 2,5 мм, но не защищает от влаги - не используйте во влажных средах или там, где возможны брызги. Предельное напряжение 1500 В допускается лишь кратковременно - длительная работа выше 250 В недопустима.

Преимущества

• Чёткая фиксация в обоих положениях - предотвращает случайное переключение
• Яркая синяя подсветка позволяет легко определить активное состояние даже в темноте
• Высокий ресурс - 10 000 циклов гарантируют долгую службу
• Небольшие габариты позволяют использовать в плотно укомплектованном оборудовании
• Совместим с большинством стандартных печатных плат благодаря плоским выводам

Ограничения применения

• Не подходит для установки в помещениях с высокой влажностью или риском попадания жидкости - IP30 не обеспечивает герметичность
• Только пайка - нельзя использовать с клеммами или быстросъёмными разъёмами
• Не предназначен для постоянной работы при токе выше 15 А или напряжении выше 250 В
• Светодиод подсветки требует внешнего ограничивающего резистора - не подключайте напрямую к сети
• Не рекомендован для частого механического воздействия - удары и вибрации снижают срок службы

Примеры использования

• Включение/выключение сетевого фильтра с индикацией состояния
• Выбор режима работы аудиоусилителя (например, “Stereo” / “Mono”)
• Переключение между источниками питания в блоке питания
• Управление нагревательным элементом в малогабаритном устройстве
• Контроль включения вентилятора в серверном шкафу

Практические советы

• При пайке соблюдайте температурный режим - не перегревайте выводы более чем 260 C на 5 секунд
• Для подсветки используйте резистор 4,7–10 кОм, чтобы продлить жизнь светодиоду
• Проверьте глубину отверстия в панели - корпус выступает на 27,5 мм, не забудьте про свободное пространство сзади
• Если нужна защита от влаги - выбирайте модели с IP65 или выше; этот выключатель не заменяет герметичные аналоги
• При сборке нескольких устройств - пометьте провода подсветки, чтобы избежать путаницы при тестировании
