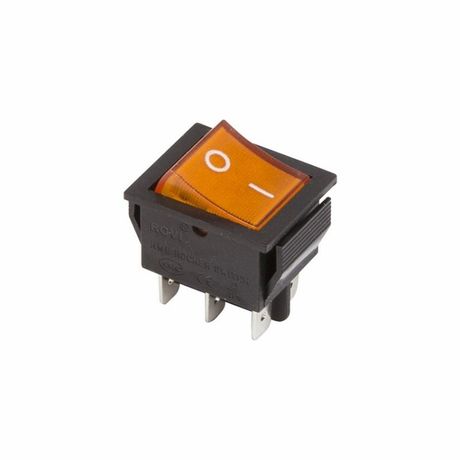

Выключатель клавишный 250В 15А (6с) ON-ON с подсветкой (RWB-506; SC-767) желт. Rexant 36-2353 MEET

Выключатель клавишный 250В 15А (6с) ON-ON желтый с подсветкой от Rexant - двухпозиционный переключатель с LED-индикацией для управления цепями переменного тока. Артикул 36-2353 подходит для сборки оборудования, где важна визуальная индикация состояния и надёжная фиксация положения.

Назначение и область применения

Выключатель клавишный 250В 15А (6с) ON-ON желтый с подсветкой используется для включения и отключения электрических цепей переменного тока. Он применяется в устройствах, требующих чёткого указания рабочего состояния: сетевых фильтрах, удлинителях, аудио- и видеооборудовании, блоках питания, промышленных панелях управления. Жёлтая подсветка позволяет легко определить активное положение даже в условиях слабого освещения.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 15 А при 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (не более 1 мин)
• Количество контактов: 2 группы по 3 контакта каждая (всего 6)
• Тип переключения: ON-ON (двухпозиционный, без нейтрального положения)
• Подсветка: светодиод (LED), жёлтый цвет
• Фиксация положений: механическая, с устойчивым защёлкиванием
• Конструкция линзы: прямоугольная, равномерно рассеивает свет
• Степень защиты: IP30 - защита от крупных частиц, но не от воды
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Контактное сопротивление: ≤ 35 мОм
• Габариты: 43,19 × 35 × 27,5 мм
• Цвет корпуса: жёлтый
• Способ монтажа: пайка

Совместимость и монтаж

Выключатель клавишный 250В 15А (6с) ON-ON желтый с подсветкой монтируется методом пайки. Его выводы предназначены для установки на печатную плату или через отверстия в панели. Устанавливается в отверстие размером, соответствующем габаритам корпуса - рекомендуется проверить точные размеры перед изготовлением отверстия. Панель должна иметь толщину от 0,8 до 3 мм. Отсутствие винтовых зажимов исключает возможность быстрого подключения без пайки - для сервисного обслуживания потребуется паяльник.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для устройств класса I и II. Степень защиты IP30 обеспечивает защиту от предметов больше 2,5 мм, но не защищён от влаги. Не используйте в помещениях с высокой влажностью, на улице или в средах с брызгами воды. Предельное напряжение 1500 В AC на короткое время допускается только для испытаний - в нормальной работе не превышайте 250 В.

Преимущества

• Чёткая фиксация обоих положений предотвращает случайное переключение
• Яркая жёлтая LED-подсветка повышает удобство работы в темноте
• Умеренная нагрузка (15 А) достаточна для большинства бытовых и промышленных приборов
• Долгий срок службы - 10 000 циклов
• Компактные размеры позволяют использовать в плотно укомплектованном оборудовании

Ограничения применения

• Не подходит для постоянного использования в условиях повышенной влажности, пыли или мытья - IP30 не обеспечивает герметичность
• Только пайка - нельзя подключить к клеммным колодкам или быстросъёмным разъёмам
• Нет нейтрального положения - всегда находится в одном из двух включённых состояний
• Не предназначен для коммутации индуктивных нагрузок выше 15 А (например, мощных двигателей без дополнительной защиты)
• Светодиод работает только при наличии напряжения на входе - не является автономной индикацией

Примеры использования

• Сетевой фильтр с двумя выходными группами - один режим “все включено”, второй - “только USB”
• Аудиоусилитель: переключение между источниками сигнала (CD / Bluetooth)
• Блок питания: включение/выключение основного входа
• Промышленный щит: управление питанием второстепенных цепей
• Лабораторное оборудование: тестовые режимы с визуальным контролем

Практические советы

• При пайке соблюдайте температурный режим - не нагревайте контакты дольше 5 секунд, чтобы не повредить пластик и внутренние механизмы
• Проверьте совпадение отверстия в панели с габаритами 43,19×35 мм - слишком маленькое отверстие затруднит установку, слишком большое - вызовет люфт
• Для долговечности не перегружайте выключатель - максимальный ток 15 А при 250 В - это ~3,75 кВт; для больших нагрузок выбирайте контакторы
• Если подсветка не горит - проверьте целостность светодиода и наличие напряжения на входе, а не проблему с монтажом
• Arтикул 36-2353 и Rexant - это одна и та же модель; другие артикулы в серии могут отличаться цветом или типом подключения
