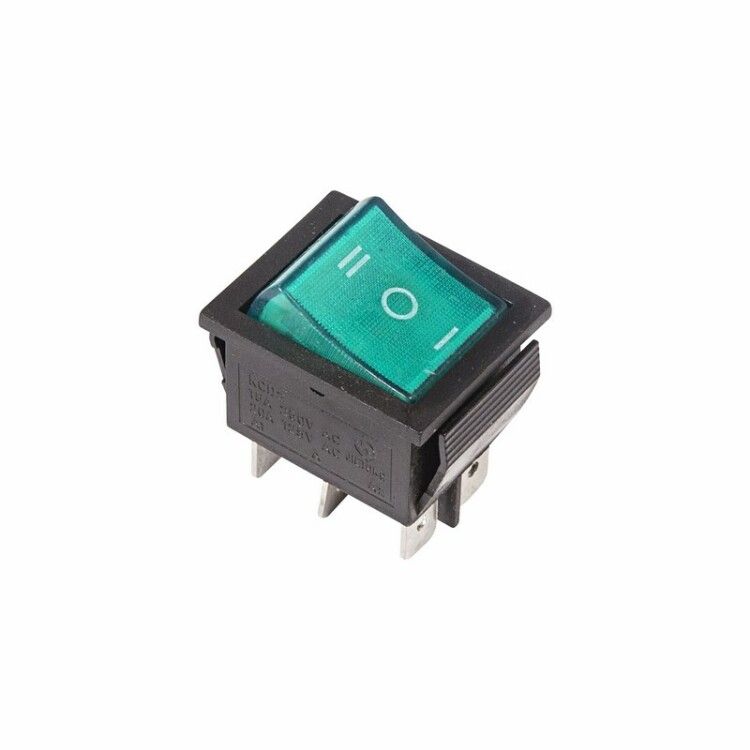

Выключатель клавишный 250V 15А (6с) ON-OFF-ON зеленый с подсветкой и нейтралью | 36-2392 REXANT MEET

Выключатель клавишный REXANT 36-2392 — это однопостовый переключатель с тремя позициями (ON-OFF-ON), предназначенный для управления двумя цепями через нейтральное положение. Подсветка зелёной клавишей и возможность пайки контактов делают его удобным для сборки устройств, где важна видимость состояния и компактность. Применяется в оборудовании с переменным током до 250 В.

Назначение и область применения

Выключатель 36-2392 используется для переключения между двумя активными состояниями с возможностью полного отключения (OFF). Подходит для управления:

• сетевыми фильтрами и удлинителями с двумя режимами питания;
• звуковым оборудованием — например, переключением входов усилителя;
• промышленными станками, где нужен выбор между двумя рабочими схемами;
• автомобильной аппаратурой, требующей четкого контроля состояния.

Нейтральное положение OFF позволяет полностью разрывать цепь, что важно для безопасности при обслуживании.

Технические характеристики

• Рабочее напряжение: 250 В переменного тока (AC);
• Номинальный ток: 15 А;
• Максимальное импульсное напряжение: 1500 В AC (не более 1 минуты);
• Количество переключающих контактов: 2 (SPDT — один вход, два выхода);
• Количество нормально замкнутых контактов: 0;
• Подсветка: светодиодная, зелёная, встроена в клавишу;
• Фиксация: механическая, с удержанием в крайних положениях;
• Степень защиты: IP30 — защита от доступа пальцев и твердых предметов >2,5 мм, без защиты от воды;
• Контактное сопротивление: ≤35 мОм;
• Габариты: 43,19 × 35 × 27,5 мм;
• Цвет клавиши: зелёный;
• Линза: прямоугольная, равномерно рассеивает свет подсветки.

Совместимость и монтаж

Выключатель 36-2392 монтируется методом пайки — он не имеет винтовых креплений. Устанавливается в отверстие панели толщиной от 0,8 до 3 мм. Габариты позволяют использовать его в плотных корпусах, но требует точного сверления.

Контакты подходят для пайки проводов или установки плоских клемм. Не совместим с быстроразъёмными соединениями типа Faston. Монтаж допускается только на жестких поверхностях — гибкие панели могут вызвать деформацию корпуса.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам класса IEC 61058-1 для бытовых и аналогичных целей. Отсутствие герметизации (IP30) исключает применение во влажных средах, на улице или в условиях повышенной запыленности. Не предназначен для взрывоопасных зон.

Преимущества

• Чёткая визуальная индикация состояния благодаря зелёной подсветке — особенно полезна в условиях слабого освещения;
• Устойчивая фиксация в каждом положении предотвращает случайное переключение;
• Компактные размеры позволяют экономить место на плате или панели;
• Низкое контактное сопротивление снижает нагрев и потери мощности;
• Пайка обеспечивает надёжное соединение без необходимости в дополнительных креплениях.

Ограничения применения

• Не применяется в условиях влаги, брызг или высокой запылённости — степень защиты IP30 недостаточна;
• Недопустимо использование в цепях постоянного тока выше 250 В — спецификация рассчитана только на переменный ток;
• Не рекомендован для частого переключения (>1000 циклов/час) — срок службы ограничен механической прочностью;
• Отсутствуют резьбовые крепления — нельзя использовать там, где требуется демонтаж без пайки;
• Не подходит для монтажа в панелях толще 3 мм или мягких материалах (например, пластике ниже 0,8 мм).

Примеры использования

• Переключение между основным и резервным питанием в системе видеонаблюдения;
• Выбор режима работы (стандартный / усиленный) в аудиоусилителе;
• Управление двумя источниками света в одном корпусе (например, белый + RGB-подсветка);
• Коммутирование двух цепей в тестовой аппаратуре или лабораторном стенде.

Практические советы

• При пайке используйте температуру не выше 260 °C и время воздействия менее 5 секунд — чтобы не повредить внутренние элементы и LED-подсветку;
• Обязательно проверьте посадочное отверстие перед установкой — диаметр должен точно соответствовать форме корпуса (43,19×35 мм);
• Для долговечности избегайте ударных нагрузок на клавишу — она не предназначена для грубого обращения;
• Если выключатель будет установлен в закрытом корпусе, учтите, что подсветка должна быть видна — продумайте окно или прозрачную часть панели;
• Этот выключатель REXANT 36-2392 не заменяет автоматические выключатели — он не защищает от перегрузок и коротких замыканий.
