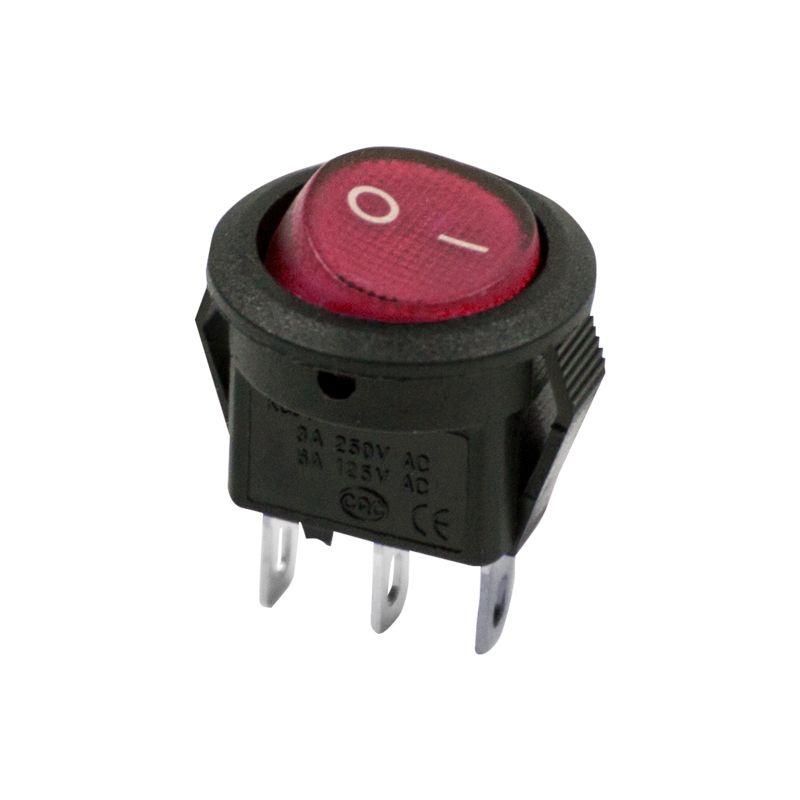

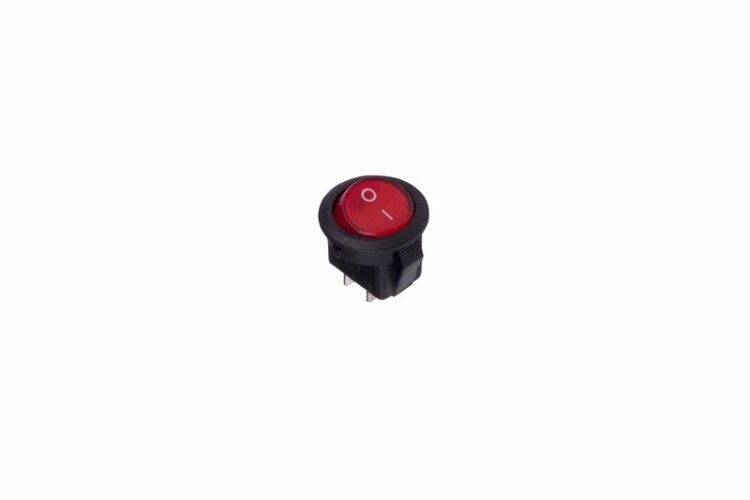

Выключатель клавишный круглый 250В 3А (2с) ON-OFF Micro RWB-105 SC-214 красн. Rexant 36-2511 MEET

Выключатель клавишный круглый 250В 3А (2с) ON-OFF красный Micro — это двухпозиционный переключатель с фиксацией для управления цепями переменного тока до 250 В. Подходит для сборки оборудования, где важна надежная механическая фиксация состояния включения/выключения. Артикулы etm36-2511 и 36-2511 соответствуют одной модели от бренда Rexant.

Назначение и область применения

Выключатель используется для включения и выключения электрических цепей переменного тока с максимальным напряжением 250 В и током до 3 А. Он применяется внутри устройств, где требуется простой и надежный способ управления питанием — например, в сетевых фильтрах, удлинителях, блоках питания, аудиоаппаратуре, промышленном оборудовании и автомобильной электронике. Благодаря двум контактным постам, он позволяет управлять двумя отдельными цепями одновременно.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Тип фиксации: с фиксацией (клавиша остается в выбранном положении ON/OFF)
• Форма корпуса: круглая
• Цвет клавиши: красный
• Количество постов: 2
• Диаметр отверстия для установки: 14,4 мм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, но не от воды и пыли)
• Способ подключения: пайка
• Максимальная толщина панели для монтажа: 3 мм
• Тип контактов: переключающие (NO/NC не указаны — контакты не имеют нормально замкнутых или разомкнутых положений в спецификации)

Совместимость и монтаж

Выключатель устанавливается в отверстие диаметром 14,4 мм в панели толщиной от 0,8 до 3 мм. Для фиксации используются защелки на корпусе — винты не требуются. Подключение выполняется исключительно методом пайки к выводам; клеммы отсутствуют. Убедитесь, что толщина материала панели не превышает 3 мм — иначе защелки не смогут плотно зафиксироваться. Не используйте для поверхностей из мягкого металла или пластика без усиления вокруг отверстия — возможна деформация.

Безопасность и стандарты

Защита IP30 обеспечивает защиту от крупных внешних предметов, но не предохраняет от попадания пыли, влаги или брызг. Выключатель не предназначен для работы во влажных средах, на улице или в условиях повышенной запыленности. Соответствие международным стандартам безопасности (IEC, UL и др.) в документации не указано — применение допускается только в закрытых устройствах с соблюдением внутренней изоляции.

Преимущества

• Устойчивая фиксация положения — клавиша не проваливается и не самопроизвольно переключается
• Чёткий тактильный отклик при переключении — удобно определять состояние даже без визуального контроля
• Два поста позволяют управлять двумя нагрузками одним устройством
• Красный цвет клавиши легко отличить от других элементов управления
• Простая пайка снижает требования к инструментам при сборке

Ограничения применения

• Не предназначена для постоянного воздействия влаги, пыли или химических веществ — IP30 недостаточен для таких условий
• Подходит только для переменного тока — нельзя использовать в цепях постоянного тока выше 30 В
• Отсутствует защита от случайного включения — не рекомендован для систем безопасности без дополнительных блокировок
• Не совместим с автоматическими системами управления — требует ручного воздействия
• Пайка вместо клемм усложняет сервисное обслуживание — при необходимости замены придется выпаивать

Примеры использования

• Сетевой фильтр с двумя выходными группами — один выключатель управляет обеими
• Блок питания компьютера или сервера — включение/выключение основного питания
• Аудиоусилитель — управление питанием входящего сигнала
• Промышленный контроллер — ручной сброс или активация режима обслуживания
• Автомобильная система зарядки — временное отключение зарядного устройства

Практические советы

• При монтаже проверьте точность сверления — отверстие должно быть точно 14,4 мм. Больший зазор вызовет люфт, меньший — повредит корпус.
• Используйте термостойкий припой (например, SnAgCu) при пайке — температура нагрева корпуса может достигать 150 °C при длительной работе.
• Не затягивайте провода слишком сильно — они должны свободно входить в контактную площадку без перегрузки.
• Если выключатель установлен в пластиковую панель, усильте отверстие металлической втулкой — продлит срок службы.
• Для многократного использования в промышленных условиях рассмотрите возможность параллельного использования с предохранителем — чтобы защитить выключатель от скачков тока.
