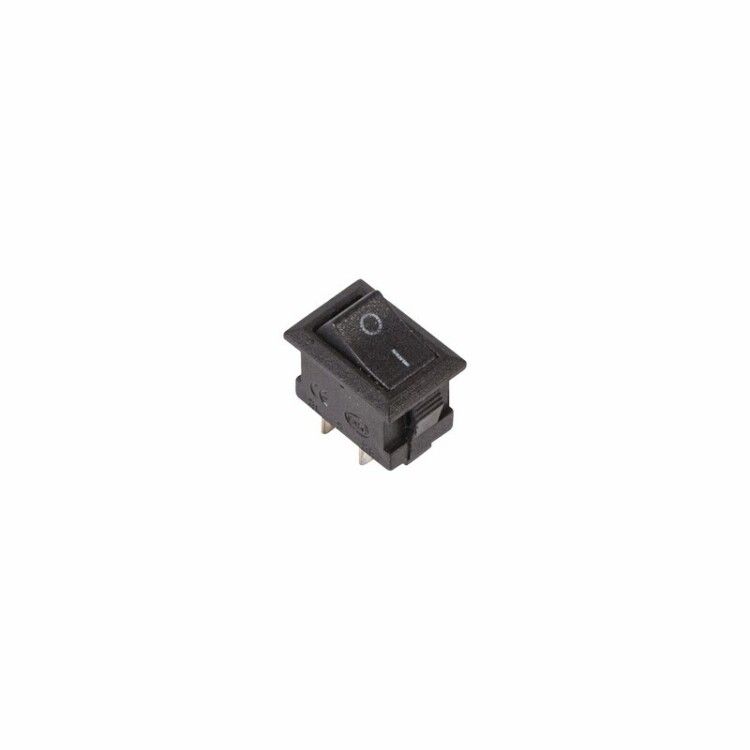

Выключатель клавишный 250В 3А (2с) ON-OFF черн. Micro (RWB-101) Rexant 36-2010 MEET

Выключатель клавишный 250В 3А (2с) ON-OFF черный Micro — двухпозиционный коммутирующий элемент с фиксацией, предназначенный для управления цепями переменного тока до 250 В. Бренд Rexant и артикул etm36-2010 указывают на серийную продукцию, подходящую для сборки бытовых и промышленных устройств.

Назначение и область применения

Выключатель клавишный 250В 3А (2с) ON-OFF черный Micro используется для включения и отключения электрических цепей переменного тока. Он подходит для установки в устройствах, где требуется надежное механическое управление питанием: сетевые фильтры, удлинители, блоки питания, аудиоаппаратура, контрольные панели, оборудование на производстве и автомобильная электроника.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Тип фиксации: с фиксацией (два устойчивых положения ON/OFF)
• Степень защиты: IP30 — защита от доступа пальцев и крупных частиц, но не от воды и пыли
• Габариты: 17,97 × 14,8 × 11,5 мм
• Количество постов: 2 — позволяет управлять двумя отдельными цепями одновременно
• Тип толкателя: переключатель (рокер)
• Цвет корпуса: черный
• Конструкция линзы: прямоугольная
• Способ монтажа: пайка — выводы припаиваются к печатной плате
• Контакты: 0 нормально замкнутых, 0 переключающих — работает как обычный SPST (однополюсный одноконтактный) с размыканием

Совместимость и монтаж

Монтаж выключателя клавишного 250В 3А (2с) ON-OFF черный Micro выполняется методом поверхностной пайки. Устройство не требует крепления винтами — его выводы вставляются в отверстия печатной платы и припаиваются. Подходит для панелей толщиной от 0,8 до 3 мм. Размеры позволяют использовать его в плотных компактных конструкциях. Обратите внимание: отсутствие винтового крепления исключает возможность установки в толстые или нестандартные панели без доработки.

Безопасность и стандарты

Выключатель соответствует базовым требованиям безопасности для бытовой и промышленной аппаратуры. Степень защиты IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги и пыли — не используйте в условиях повышенной влажности, запыленности или на улице. Отсутствие световой индикации делает его подходящим только для систем, где состояние включения контролируется внешними средствами.

Преимущества

• Удобная клавишная форма с четкой фиксацией — легко определить положение даже на ощупь
• Двухполюсная конструкция — один выключатель управляет двумя цепями, экономит место
• Минимальные габариты — идеален для компактной сборки
• Изготовлен из прочного термостойкого пластика — выдерживает рабочие температуры типичных устройств
• Поддерживает пайку — совместим с автоматизированными линиями сборки

Ограничения применения

• Не предназначен для работы с постоянным током — только переменный (AC)
• Защита IP30 не допускает использование во влажных средах, на улице или в пыльных помещениях без дополнительной герметизации
• Отсутствуют нормально замкнутые контакты — нельзя применять там, где требуется “по умолчанию замкнуто” состояние
• Нет индикации состояния — не подходит для ситуаций, где необходимо визуальное подтверждение включения
• Пайка вместо клемм — требует наличия оборудования и навыков пайки; не подходит для быстрого обслуживания

Примеры использования

• Сетевой фильтр с двумя группами розеток — один выключатель отключает обе группы
• Блок питания компьютера или сервера — управление входным питанием
• Аудиоусилитель — включение/выключение питания без лишних кнопок
• Промышленный контроллер — коммутация слаботочных цепей внутри шкафа
• Автомобильная электроника — встроенные модули освещения или зарядки

Практические советы

• При пайке соблюдайте температурный режим — перегрев может повредить пластик или внутренние контакты
• Убедитесь, что толщина панели попадает в диапазон 0,8–3 мм — иначе выключатель будет болтаться или не войдет
• Проверьте расстояние между отверстиями на плате — габариты 17,97×14,8 мм должны точно совпадать с расположением контактных площадок
• Если нужна защита от пыли/влаги — используйте дополнительный кожух или силиконовый колпачок
• Для сервисного обслуживания лучше выбирать модели с клеммами — этот вариант (etm36-2010) требует демонтажа платы
