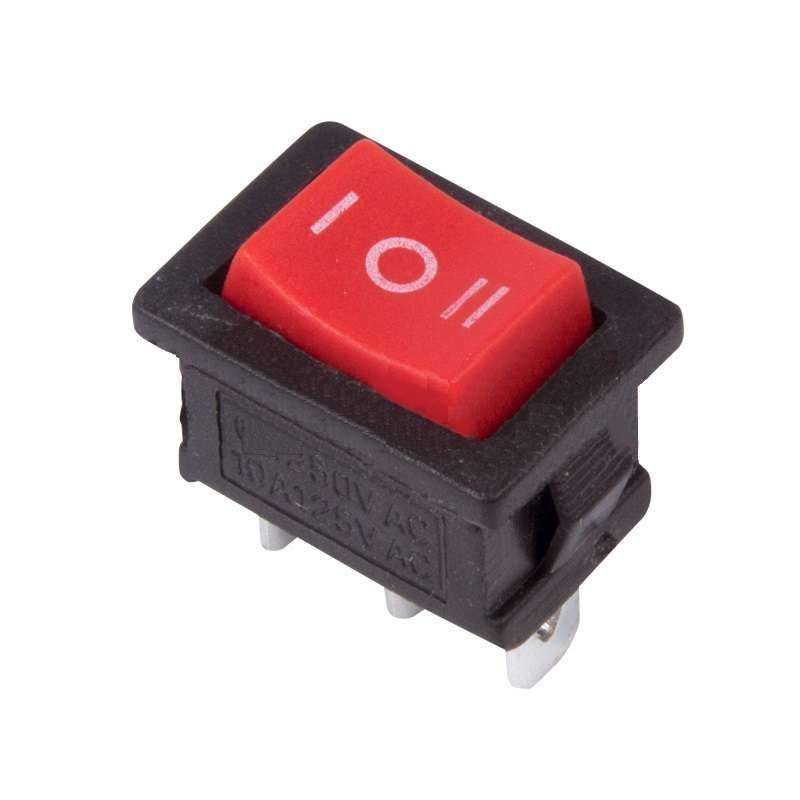

Выключатель клавишный 250В 6А (3с) ON-OFF-ON красн. с нейтралью Mini (RWB-205; SC-768) REXANT 36-2144 MEET

Выключатель клавишный 250В 6А (3с) ON-OFF-ON красный с нейтралью Mini от Rexant (арт. 36-2144) - компактный переключатель с трёхпозиционным управлением для коммутации слаботочных цепей переменного тока. Подходит для встраивания в оборудование с ограниченным пространством.

Назначение и область применения

Этот выключатель используется для управления электрическими цепями с напряжением до 250 В переменного тока. Он позволяет выбрать одно из трёх состояний: включено - выключено - включено (ON-OFF-ON). Это удобно, когда нужно переключать нагрузку между двумя источниками или режимами работы.

Часто устанавливается в:

• сетевые фильтры и удлинители;
• блоки питания бытовой и профессиональной техники;
• аудио- и видеооборудование;
• промышленные панели управления;
• приборы с необходимостью выбора рабочего режима.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Максимальное импульсное напряжение: 1500 В AC (до 1 мин.)
• Номинальный ток: 6 А при 250 В AC
• Контактное сопротивление: ≤ 35 мОм
• Тип переключения: ON-OFF-ON (три положения)
• Количество контактов: 3 (одна группа - один вход, два выхода)
• Фиксация положений: есть - клавиша защёлкивается в каждом состоянии
• Индикация: отсутствует - световая сигнализация не предусмотрена
• Рабочий температурный диапазон: от -25 C до +85 C
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Ресурс: 10 000 циклов включения/выключения
• Габариты: 25,81 × 21 × 24 мм
• Способ монтажа: пайка
• Цвет клавиши: красный
• Форма линзы: квадратная

Совместимость и монтаж

Выключатель клавишный 250В 6А (3с) ON-OFF-ON красный с нейтралью Mini монтируется методом пайки. Его выводы предназначены для установки на печатную плату или через отверстия в корпусе устройства. Устройство не требует винтового крепления - достаточно просверленного отверстия подходящего размера.

Подходит для панелей толщиной от 0,8 мм до 3 мм. Перед монтажом проверьте соответствие габаритов отверстия: внешние размеры выключателя - 25,81×21 мм, поэтому отверстие должно быть чуть меньше, чтобы обеспечить плотную посадку.

Контакты подключаются путём пайки проводов или установки плоских клемм. Наличие «нейтрали» в названии указывает на то, что один из контактов является общим (центральным), а два других - выходными. Это типичная схема SPDT (Single Pole Double Throw).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутреннего использования в оборудовании класса II. Степень защиты IP30 исключает применение в условиях повышенной влажности, запылённости или открытых площадках. Не используйте в помещениях с риском брызг, попадания воды или пыли.

Преимущества

• Компактные размеры позволяют использовать его там, где место ограничено - например, в малогабаритных блоках питания.
• Надёжная механическая фиксация каждого положения предотвращает случайное переключение.
• Красный цвет клавиши легко отличим, что повышает наглядность управления.
• Высокий ресурс - 10 000 циклов - обеспечивает долгую службу даже при частом использовании.
• Пайка вместо крепления винтами снижает вес и упрощает автоматизированную сборку.

Ограничения применения

• Не подходит для постоянного использования в средах с высокой влажностью, пылью или агрессивными веществами - IP30 не обеспечивает герметичность.
• Запрещено применять для токов выше 6 А - возможен перегрев и оплавление контактов.
• Не рассчитан на работу с постоянным током (DC) - только переменный ток (AC).
• Отсутствует индикация состояния - нельзя визуально определить, в каком положении находится выключатель, если он закрыт корпусом.
• Пайка требует наличия оборудования и навыков - не подходит для быстрого замещения в готовом устройстве без демонтажа платы.

Примеры использования

• В сетевом фильтре: переключение между основной розеткой и резервной цепью.
• В аудиоусилителе: выбор между входом RCA и Bluetooth.
• В блоке питания: активация режима «экономии» или «полной мощности».
• На панели станка: переключение между ручным и автономным режимом работы.

Практические советы

• При пайке соблюдайте температурный режим - не перегревайте контакты, чтобы не повредить пластиковую основу.
• Убедитесь, что отверстие в панели точно совпадает с габаритами выключателя - слишком большое отверстие вызовет люфт, слишком маленькое - затруднит установку.
• Проверьте полярность контактов перед первым включением: центральный контакт - общий, крайние - выходы.
• Если выключатель будет установлен в металлический корпус, убедитесь, что его корпус не замыкает на землю - это может нарушить безопасность.
• Для сервисного обслуживания: этот выключатель не снимается без выпайки - планируйте доступ к плате заранее.
