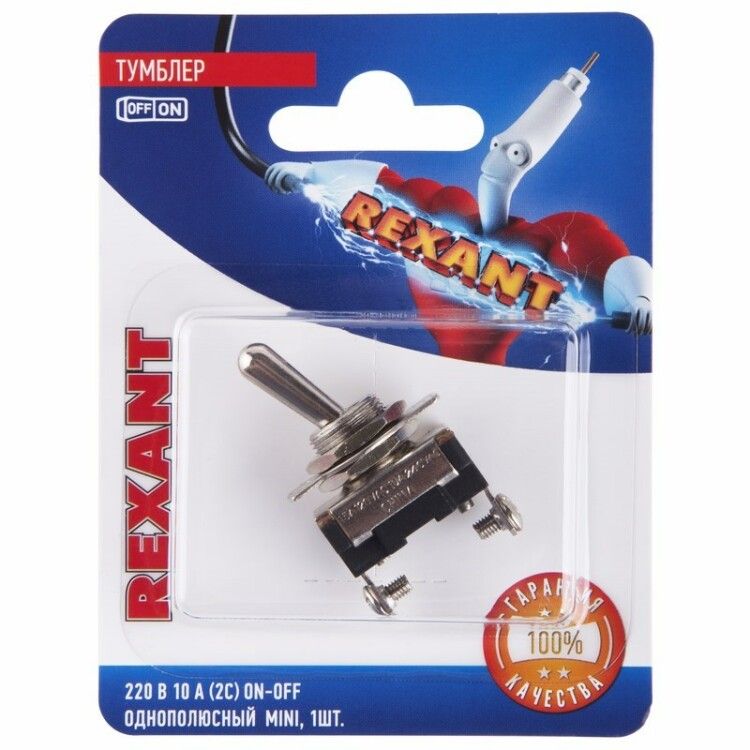

Тумблер 220V 10А (2c) ON-OFF однополюсный Mini (ASW-23) (в упак. 1шт.) | 06-0330-A REXANT MEET

Тумблер Rexant ASW-23 - компактный однополюсный выключатель с фиксацией для управления цепями переменного тока до 250 В. Применяется в оборудовании, где требуется надёжное механическое переключение: от бытовых устройств до промышленных панелей.

Назначение и область применения

Тумблер Rexant ASW-23 используется для включения и отключения электрических цепей постоянного или переменного тока. Он подходит там, где важна наглядность состояния - когда нужно точно знать, включен прибор или выключен. Часто встречается на передних панелях: блоках питания, тестеров, станков, систем автоматизации, автомобильной электронике и железнодорожном оборудовании.

Технические характеристики

• Номинальное напряжение: до 250 В AC
• Номинальный ток: 10 А
• Количество контактов: один (однополюсный)
• Тип контактов: нормально разомкнутые (НО), замыкающий контакт при включении
• Фиксация рычага: механическая - сохраняет выбранное положение (ON/OFF)
• Тип толкателя: прямоугольный рычаг - удобен для ручного управления
• Степень защиты: IP30 - защищён от предметов больше 2,5 мм, но не от воды и пыли
• Габариты: 12,2 × 12,2 × 18,4 мм
• Монтаж: через винты на панели толщиной 0,8–4 мм
• Цвет корпуса: серый
• Количество постов: 1

Совместимость и монтаж

Тумблер Rexant ASW-23 устанавливается в отверстие диаметром 11–12 мм. Крепится двумя винтами снизу - они зажимают панель между корпусом и пластиковыми фланцами. Убедитесь, что толщина панели находится в пределах 0,8–4 мм: меньше - риск деформации, больше - невозможность плотного соединения. Подключение проводов выполняется к клеммам с винтовым зажимом - используйте жилы сечением до 2,5 мм2. Не требует специальных инструментов, но рекомендуется затягивать винты равномерно, чтобы не повредить корпус.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и промышленных устройств. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначено для работы во влажной среде или на открытом воздухе. Не использовать в условиях повышенной запылённости, вибрации или температур ниже –25 C и выше +85 C - эти значения не указаны производителем, поэтому выход за рамки допустимых условий возможен лишь при наличии документированных испытаний.

Преимущества

• Компактный размер позволяет установить в ограниченном пространстве
• Чёткая фиксация положений исключает самопроизвольное отключение
• Простая механика - долгий срок службы без обслуживания
• Универсальный монтаж - совместим с большинством типов панелей
• Ясная визуальная индикация состояния (положение рычага = состояние цепи)

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или агрессивными средами - IP30 недостаточен
• Не рассчитан на работу с постоянным током выше 30 В - производитель указывает только переменный ток
• Не имеет световой индикации - нельзя использовать как индикатор состояния без внешней лампы
• Не предназначен для частого переключения более 10 раз в минуту - длительная нагрузка снижает срок службы

Примеры использования

• Выключение питания в малогабаритных блоках питания
• Переключение режимов работы диагностического оборудования
• Локальное управление питанием на пультах управления станков
• Подключение/отключение зарядных устройств в автопарке
• Элемент управления в системах освещения внутри вагонов метро

Практические советы

• При монтаже проверьте, чтобы винты не задевали внутренние контакты - это вызовет короткое замыкание
• Если панель тоньше 1 мм, подложите металлическую шайбу под головку винта для равномерного распределения нагрузки
• Не используйте силовые провода толще 2,5 мм2 - не войдут в клеммы
• При необходимости замены - отключите питание, так как тумблер работает под напряжением до 250 В
• Тумблер Rexant ASW-23 часто используют как замену аналогичным моделям от других брендов - проверьте соответствие посадочных размеров перед заменой
