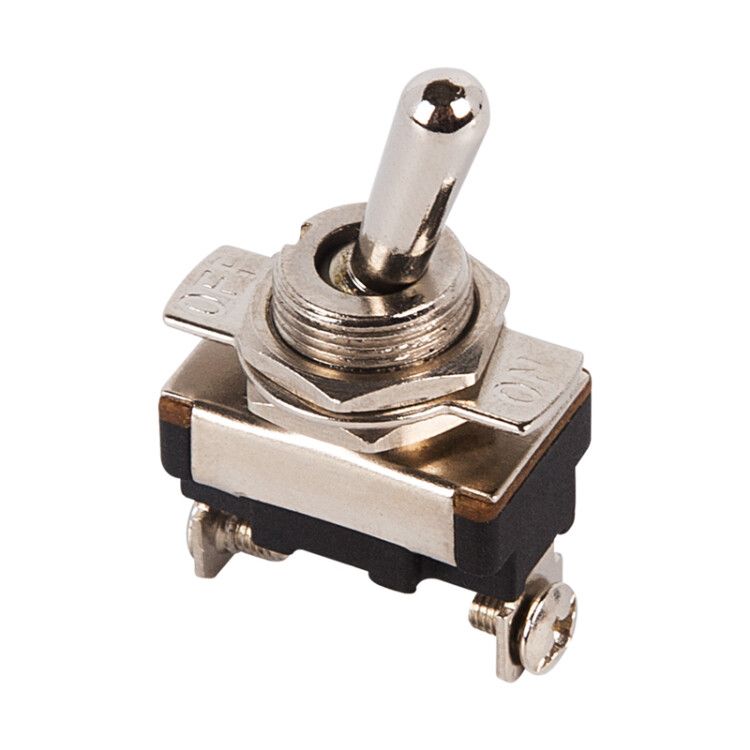

Тумблер 220V 10А (2c) ON-OFF однополюсный Mini (ASW-23) Индивидуальная упаковка 1 шт | 36-4310-1 REXANT MEET

Тумблер Rexant ASW-23 - это однополюсный переключатель ON-OFF с фиксацией, предназначенный для управления электрическими цепями переменного тока до 220 В. Устройство рассчитано на ток до 10 А, имеет компактные размеры и монтируется в панели оборудования. Применяется в бытовых, промышленных и автомобильных системах, где требуется надёжное включение/выключение.

Назначение и область применения

Тумблер Rexant ASW-23 используется для ручного включения и выключения электрических цепей. Он подходит для установки на передние панели устройств, где необходима простая и надёжная коммутация. Часто встречается в блоках питания, контрольных панелях, измерительном оборудовании, станках, автоприцепах, железнодорожных системах и малогабаритной автоматике.

Технические характеристики

• Номинальное напряжение: 220 В AC (макс. 250 В)
• Номинальный ток: 10 А
• Тип переключения: ON-OFF (не ON-OFF-ON, как указано в описании - фактически двухпозиционный)
• Число полюсов: 1
• Число контактов: 2 (одна пара - вход и выход)
• Фиксация положения: есть - рычаг остаётся в выбранном состоянии
• Метод монтажа: через винты, в отверстие диаметром 12,2 мм
• Габариты: 12,2 × 12,2 × 18,4 мм
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдых предметов >2,5 мм, но не от воды и пыли
• Рабочая температура: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет корпуса: серый
• Линза: прямоугольная, без подсветки

Совместимость и монтаж

Тумблер Rexant ASW-23 устанавливается в панель с толщиной от 0,8 до 4 мм. Для монтажа необходимо просверлить круглое отверстие диаметром 12,2 мм. После вставки тумблер фиксируется двумя винтами снизу. Клеммы для проводов расположены сзади - подключаются путём затяжки винтов. Не требует специальных инструментов, но важно соблюдать плотность соединения - слабый контакт вызывает нагрев.

Безопасность и стандарты

Тумблер соответствует требованиям безопасности для бытового и промышленного оборудования. IP30 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям. Номинальные значения 220 В / 10 А позволяют использовать его в сетях с нагрузкой до 2,2 кВт. Не предназначен для работы в условиях повышенной влажности, запылённости или взрывоопасной среды.

Преимущества

• Простая и проверенная механическая конструкция - минимум отказов
• Фиксированное положение исключает самопроизвольное отключение
• Компактный размер позволяет устанавливать в ограниченном пространстве
• Высокий ресурс - 10 тысяч циклов достаточно для долгосрочных применений
• Поддерживает широкий температурный диапазон - работает даже в холодных помещениях

Ограничения применения

• Не подходит для цепей постоянного тока - только переменный ток (AC)
• IP30 не защищает от брызг, пыли и влаги - нельзя использовать вне закрытых корпусов
• Отсутствует индикация состояния - невозможно определить, включен ли тумблер, визуально
• Не рекомендован для частого ручного переключения более 10–15 раз в день - риск преждевременного износа
• Не совместим с автоматическими системами управления - только ручное управление

Примеры использования

• Выключение питания в блоке питания компьютера или сварочного аппарата
• Переключение режима работы тестового оборудования
• Ручной ввод/вывод из сети в системах освещения на производстве
• Управление питанием в пультах управления транспортом (например, в прицепах или спецтехнике)
• Коммутирующий элемент в домашних устройствах: увлажнители воздуха, тепловентиляторы, зарядные станции

Практические советы

• При монтаже используйте провода сечением не менее 1,5 мм2 - для тока 10 А это минимально допустимое значение
• Проверьте глубину отверстия в панели: корпус тумблера Rexant ASW-23 выступает на 18,4 мм - убедитесь, что он не задевает внутренние детали
• Не затягивайте клеммные винты слишком сильно - можно повредить пластиковую оболочку контактов
• Если требуется индикация состояния, добавьте внешний LED-индикатор параллельно контакту
• Для многократного использования в промышленных условиях лучше выбрать модели с IP65 и индикацией - ASW-23 подходит для редких операций
