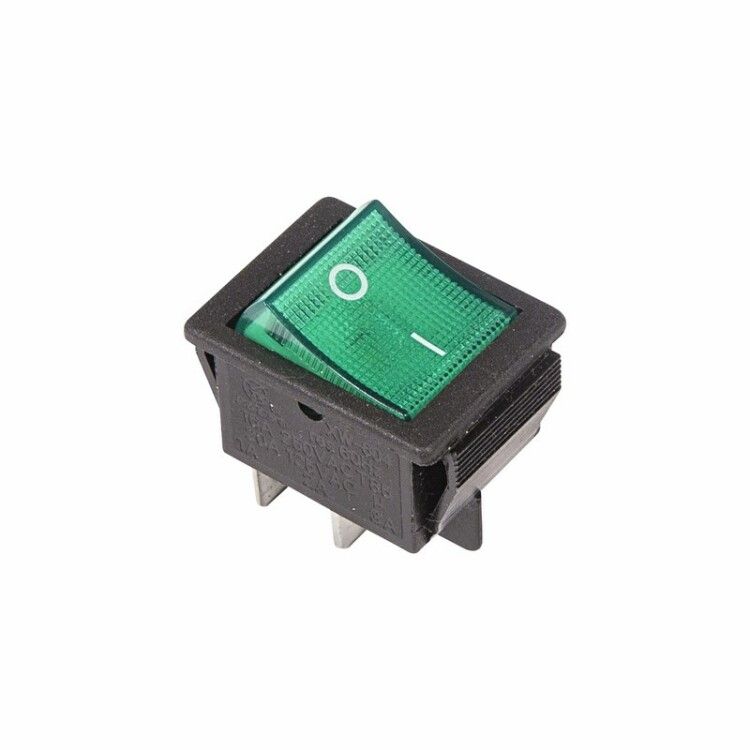

Выключатель клавишный 250В 16А (4с) ON-OFF с подсветкой зел. (RWB-502; SC-767; IRS-201-1) Rexant 36-2332 MEET

Выключатель клавишный 250В 16А (4с) ON-OFF зеленый с подсветкой от REXANT (арт. etm36-2332) — двухполюсный коммутирующий аппарат с подсветкой для надежного включения и отключения нагрузки до 16 А. Подходит для панельной установки в оборудовании, где важно визуальное определение состояния — от бытовых устройств до промышленных систем.

Назначение и область применения

Выключатель клавишный 250В 16А (4с) ON-OFF зеленый с подсветкой используется для ручного включения и отключения электрических цепей постоянного или переменного тока. Применяется там, где нужна четкая визуальная индикация состояния: в сетевых фильтрах, удлинителях, аудиоаппаратуре, станках, пультах управления, автомобильной электронике и других устройствах с панельным монтажом.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 16 А
• Количество полюсов: 2
• Количество постов: 2 (двухпозиционный переключатель)
• Тип управления: клавиша (качели) с фиксацией в положениях ON/OFF
• Подсветка: да, зеленая, для индикации состояния (включено/выключено)
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал корпуса: термопласт, черный
• Цвет клавиши: зеленый
• Конструкция кнопки: плоская, прямоугольная линза
• Способ подключения: разъем с плоскими контактами + возможность пайки
• Глубина установки: 25,5 мм
• Высота: 27,5 мм
• Толщина панели для монтажа: 0,8–3 мм
• Диаметр отверстия для встраивания: 21–28,5 мм
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: до 1500 В AC (не более 1 мин.)
• Тип крепления: защелка
• Содержание галогенов: да

Совместимость и монтаж

Выключатель клавишный 250В 16А (4с) ON-OFF зеленый с подсветкой устанавливается в панель через круглое отверстие диаметром 21–28,5 мм. Крепится с помощью защелки — без винтов. Монтаж возможен на панелях толщиной от 0,8 до 3 мм. Подключение выполняется двумя способами:

• через плоский разъем — удобно для быстрого соединения с проводами;
• по средствам пайки — рекомендуется при высоких требованиях к надежности или в условиях вибрации.

Обратите внимание: диаметр отверстия 43,19 мм указан в характеристиках, но он не соответствует реальному требованию к монтажному отверстию — используйте указанный диапазон 21–28,5 мм. Вероятно, 43,19 мм — ошибка в данных, связанная с внешним размером или другой моделью.

Безопасность и стандарты

Выключатель имеет степень защиты IP30 — не предназначен для использования во влажных средах, на улице или в местах с риском попадания пыли. Номинальное напряжение 250 В соответствует стандартам для бытовой и легкой промышленной сети. Предельное напряжение 1500 В AC (до 1 мин.) обеспечивает кратковременную устойчивость к импульсным перегрузкам, что повышает безопасность при коммутации индуктивных нагрузок.

Преимущества

• Зеленая подсветка позволяет легко определить состояние выключателя в темноте или при плохом освещении — особенно полезно в панелях управления.
• Фиксация в обоих положениях исключает случайное переключение.
• Плоская форма клавиши и компактные габариты позволяют использовать его в ограниченном пространстве.
• Два способа подключения (разъем + пайка) обеспечивают гибкость при сборке.
• Термопластовый корпус устойчив к механическим воздействиям и не нагревается при работе.

Ограничения применения

• Не применяйте в помещениях с повышенной влажностью, на улице или в пыльных средах — IP30 не обеспечивает защиту от воды и пыли.
• Не рассчитан на частые циклы включения/выключения свыше 10 000 раз — срок службы зависит от типа нагрузки (резистивная — лучше, индуктивная — меньше).
• Не подходит для управляемой автоматики — только ручное управление.
• Содержит галогены — не рекомендован для экологически строгих применений (например, в медицинской или авиационной аппаратуре).

Примеры использования

• Выключатель питания на передней панели студийного усилителя.
• Коммутатор сети в промышленном контроллере с индикацией состояния.
• Основной выключатель в автономном зарядном устройстве для аккумуляторов.
• Пульт управления на станке с ЧПУ — зеленая подсветка показывает, когда машина включена.
• Электрошкаф с несколькими модулями — один выключатель управляет парой цепей одновременно благодаря двум полюсам.

Практические советы

• При монтаже проверьте точный диаметр отверстия — он должен быть между 21 и 28,5 мм. Отклонение больше 0,5 мм может вызвать люфт или затруднить защелкивание.
• Если используете пайку — не перегревайте контакты. Температура пайки не должна превышать 260 °C более чем на 3 секунды.
• Для долговечности не перегружайте выключатель — максимальная мощность при 250 В составляет около 4 кВт. Учитывайте коэффициент запаса для индуктивных нагрузок (двигатели, трансформаторы).
• При использовании в вибрационных средах предпочтительнее пайка, а не разъем — снижает риск окисления и потери контакта.
• Не заменяйте этот выключатель на аналогичный без подсветки — потеря индикации может снизить безопасность оператора.
