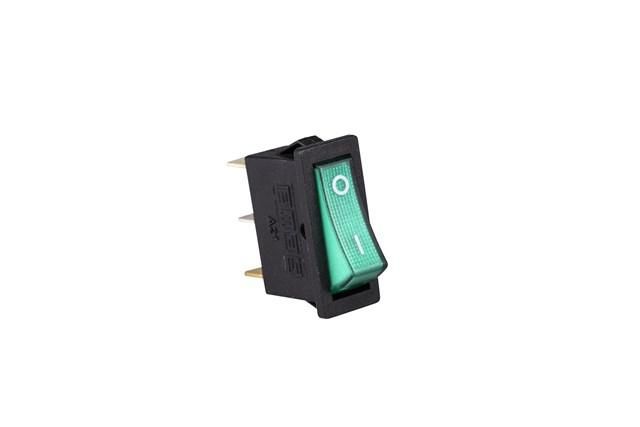

Выключатель в черн. корпусе зел. клавиша с подсветкой 1НО EMAS A21B1Y11

Выключатель клавишный с подсветкой EMAS a21b1y11 предназначен для ручного включения и отключения цепей переменного тока до 250 В и 16 А. Чёрный корпус и зелёная подсвечивающаяся клавиша обеспечивают визуальную индикацию состояния - идеально для систем управления на производстве, где важно быстро определить, включен ли прибор.

Назначение и область применения

Выключатель EMAS a21b1y11 используется там, где требуется простой и надёжный способ включения/выключения оборудования вручную. Подсветка клавиши позволяет легко найти и определить состояние устройства даже в условиях слабого освещения. Применяется в станках, конвейерах, пультах управления, автоматических линиях и других установках с постоянным доступом персонала.

Технические характеристики

• Тип контактов: 1 нормально замкнутый (1НО)
• Рабочее напряжение: до 250 В переменного тока
• Номинальный ток: 16 А
• Габариты: 30 × 11 мм
• Цвет корпуса: чёрный
• Цвет клавиши: зелёная с подсветкой
• Степень защиты: IP50 - защита от пыли, но не от воды
• Механический ресурс: минимум 1 000 000 срабатываний
• Электрический ресурс: минимум 50 000 срабатываний при нагрузке 16 А / 250 В
• Изоляция: сопротивление не менее 10 МОм при 500 В постоянного тока; выдерживает испытание 1500 В переменного тока в течение 1 минуты
• Рабочая влажность: до 80%
• Стандарт: TS 1472, EN 61058-1

Совместимость и монтаж

Выключатель EMAS a21b1y11 монтируется в панель через прямоугольное отверстие размером 30×11 мм. Крепится фиксирующей гайкой с внутренней стороны. Для подключения используются клеммы с возможностью присоединения проводов до 2,5 мм2. Учитывайте, что устройство не имеет герметичной защиты - не применяйте в средах с брызгами воды, паром или высокой запылённостью.

Безопасность и стандарты

Выключатель соответствует европейскому стандарту EN 61058-1 и российскому TS 1472, которые регламентируют безопасность механических выключателей бытового и аналогичного назначения. Диэлектрическая прочность и уровень изоляции обеспечивают защиту от пробоя при штатных и кратковременных перегрузках.

Преимущества

• Зелёная подсветка клавиши даёт четкую визуальную сигнализацию состояния - включение/выключение видно даже издалека
• Высокий механический ресурс обеспечивает долгую службу без необходимости частой замены
• Компактные размеры позволяют использовать его в плотно укомплектованных панелях
• Чёрный корпус снижает бликование света и хорошо сочетается с большинством промышленных решений
• Подтверждённая надёжность контактов при длительной работе под нагрузкой 16 А

Ограничения применения

• Защита IP50 не предохраняет от попадания жидкости - нельзя применять во влажных помещениях, на открытых площадках или рядом с мойками
• Не предназначен для частого включения/отключения свыше 50 000 раз при максимальной нагрузке - для таких задач рекомендуются контакторы или полупроводниковые устройства
• Не работает в средах с температурой ниже -10 C или выше +55 C - данные не указаны явно, но стандарт EN 61058-1 предполагает работу в диапазоне 0–+40 C, поэтому экстремальные условия исключаются
• Не подходит для управления мощными двигателями без дополнительной защиты (например, теплового реле)

Примеры использования

• Управление питанием станка на сборочной линии - зелёная подсветка показывает, когда машина готова к запуску
• Кнопка аварийной остановки в закрытом щите - легко найти в темноте
• Переключение режима работы конвейера в цеху с низким уровнем освещения
• Локальный выключатель питания контрольного пульта в лаборатории

Практические советы

• При монтаже проверьте, чтобы отверстие в панели точно совпадало с размером 30×11 мм - слишком маленькое отверстие повредит корпус, слишком большое - вызовет люфт
• Не затягивайте фиксирующую гайку сильнее необходимого - это может треснуть пластик корпуса
• Для проводов используйте наконечники типа “штыревые” или “плюсовые”, чтобы избежать ослабления соединения
• Если выключатель установлен в месте с повышенной запылённостью, периодически протирайте поверхность клавиши - пыль может забивать подсветку
• EMAS a21b1y11 - не замена кнопкам E-stop. Для аварийного отключения лучше выбирать красные выключатели с механической блокировкой
