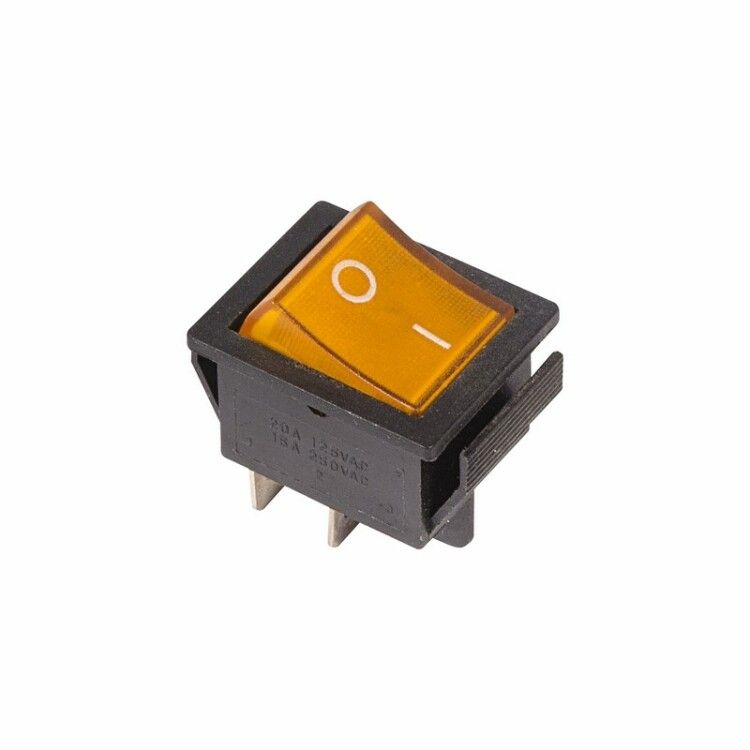

Выключатель клавишный 250В 16А (4с) ON-OFF желт. с подсветкой (RWB-502 SC-767 IRS-201-1) Rexant 36-2333 MEET

Выключатель клавишный 250В 16А (4с) ON-OFF желтый с подсветкой от Rexant (арт. 36-2333) — это надёжный двухпозиционный коммутирующий элемент с LED-индикацией, предназначенный для управления питанием устройств в условиях ограниченной видимости. Подходит для установки на панели оборудования, где важно визуальное определение состояния включения.

Назначение и область применения

Выключатель клавишный 250В 16А (4с) ON-OFF желтый с подсветкой используется для включения и отключения электрических цепей постоянного или переменного тока. Применяется там, где необходимо чётко видеть текущий режим работы устройства — особенно в темноте или при слабом освещении.

• Управление сетевыми фильтрами и удлинителями
• Включение/выключение звуковой аппаратуры, тестеров, диагностического оборудования
• Электроустановки на производстве, в мастерских, на автосервисах
• Автомобильные панели, бортовые системы, модульные корпуса

Технические характеристики

• Рабочее напряжение: 250 В AC
• Номинальный ток: 16 А
• Тип тока: Переменный (AC)
• Подсветка: Да, светодиодная (LED), жёлтая
• Фиксация: Механическая, с удержанием в обоих положениях (ON/OFF)
• Количество постов: 2 (два независимых контакта, но не используются как переключатель)
• Количество нормально замкнутых контактов: 0
• Количество переключающих контактов: 0
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип лампы: Светодиод (LED)
• Цвет клавиши: Жёлтый
• Форма линзы: Прямоугольная
• Габариты: 43,19 × 35 × 27,5 мм
• Способ монтажа: Пайка
• Контактное сопротивление: ≤ 35 мОм
• Пиковое напряжение: До 1500 В AC (не более 1 мин.)

Совместимость и монтаж

Выключатель клавишный 250В 16А (4с) ON-OFF желтый с подсветкой монтируется исключительно методом пайки. Он не имеет винтовых креплений и рассчитан на установку в отверстие прямоугольной формы в панели толщиной от 0,8 до 3 мм. Убедитесь, что отверстие точно соответствует габаритам — 43,19×35 мм. Ножки выводов подходят для пайки в печатную плату или провода через контактные площадки. Не используйте этот выключатель в сборках с механическими защёлками — он не предназначен для крепления в шасси с помощью болтов или хомутиков.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового и промышленного оборудования. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги — не применяйте в сырых помещениях, на улице или в местах с высокой запылённостью. Предельное напряжение 1500 В допускается только кратковременно — не подавайте такое напряжение длительно.

Преимущества

• Яркая жёлтая подсветка позволяет легко определить состояние включения даже в полной темноте
• Чёткая фиксация в положениях ON и OFF предотвращает самопроизвольное отключение
• Небольшие габариты позволяют использовать в компактных корпусах
• Низкое контактное сопротивление снижает нагрев и потери энергии
• Простая пайка — не требует специальных инструментов

Ограничения применения

• Не предназначен для установки в средах с повышенной влажностью, пылью или агрессивными веществами — IP30 недостаточно
• Не подходит для автоматических систем, требующих дистанционного управления — только ручное управление
• Не имеет встроенных креплений; нельзя закрепить в панели без пайки
• Не работает как переключатель с несколькими путями — только ON/OFF
• Запрещено применять при напряжении выше 250 В AC постоянно — риск пробоя контактов

Примеры использования

• Панель питания компьютерного стенда в ремонтной мастерской
• Выключатель на корпусе портативного усилителя звука
• Локальный контроль включения зарядного устройства в гараже
• Индикация активности в DIY-проектах с Arduino/Raspberry Pi
• Кнопка включения света в ящике с инструментами

Практические советы

• При пайке соблюдайте температурный режим — не перегревайте выводы более чем 2–3 секунды, чтобы не повредить внутреннюю пластмассовую конструкцию
• Проверьте толщину панели перед сверлением — она должна быть не менее 0,8 мм и не более 3 мм
• Для долговечности не перегружайте выключатель — максимальный ток 16 А — это предел, лучше работать с запасом 20%
• Если нужна герметизация — используйте внешние уплотнители или корпус с IP65/IP67, так как сам выключатель не защищён от влаги
• Жёлтый цвет подсветки хорошо контрастирует с тёмными поверхностями — идеален для тёмных помещений
