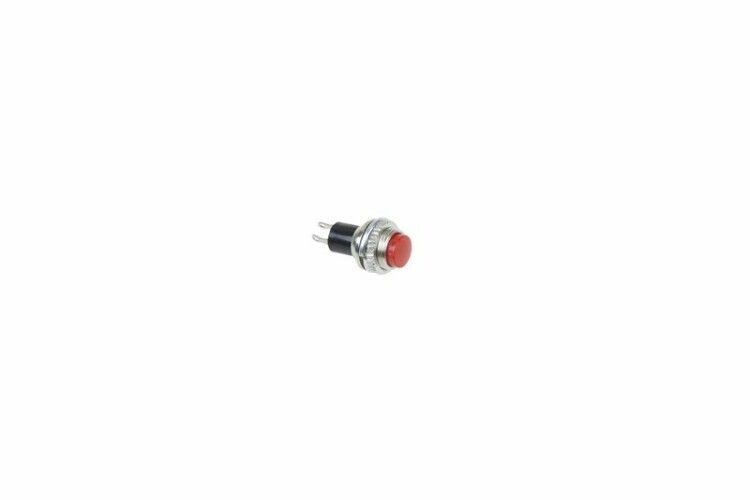

Выключатель-кнопка металл 220В 2А (2с) OFF-(ON) d10.2 красн. Mini (RWD-213) Rexant 36-3331 MEET

Выключатель-кнопка Rexant 36-3331 — металлический однопостовый коммутатор с фиксацией в положении «ON», рассчитанный на работу в сетях переменного тока 220 В. Применяется в панелях управления оборудованием, где требуется надёжное и компактное управление питанием. Диаметр установочного отверстия 10,2 мм позволяет легко интегрировать устройство в тонкие панели.

Назначение и область применения

Выключатель-кнопка Rexant 36-3331 предназначен для включения и выключения электрических цепей переменного тока до 250 В. Он используется там, где нужна простая, но надёжная ручная коммутация: в аудио- и видеоустройствах, блоках питания, промышленном оборудовании, тестовых стендах, автомобильной электронике и пультах управления.

Технические характеристики

• Номинальное напряжение: 220 В AC (до 250 В макс.)
• Номинальный ток: 2 А
• Тип переключения: OFF-(ON) — кнопка удерживается в положении «ON», при отпускании возвращается в «OFF»
• Количество контактных групп: 1
• Количество контактов: 2 (один нормально открытый — НО)
• Механизм: с фиксацией, пружинный возврат
• Диаметр отверстия для монтажа: 10,2 мм
• Степень защиты: IP30 — защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный
• Тип подключения: припаянные флажковые выводы
• Тип толкателя: цилиндрический
• Тип линзы: круглая

Совместимость и монтаж

Выключатель-кнопка Rexant 36-3331 монтируется в панель через отверстие диаметром 10,2 мм. Устанавливается без винтов — фиксируется за счёт буртика на корпусе. Подходит для панелей толщиной от 0,5 до 3 мм. Подключение выполняется исключительно методом пайки — выводы не подходят для клеммных колодок или разъёмов. Передний хромированный обод обеспечивает плотную посадку и эстетичный вид.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания пыли и влаги. Его нельзя использовать во влажных средах, на улице или в условиях повышенной запылённости. Для работы в таких условиях требуются модели с IP65 и выше. Конструкция соответствует требованиям безопасности для внутренней установки в закрытых щитах и панелях.

Преимущества

• Металлический корпус повышает механическую прочность и срок службы
• Компактный размер (диаметр 10,2 мм) экономит место на панели
• Чёткая фиксация в положении «ON» предотвращает случайное отключение
• Ярко окрашенная красная кнопка обеспечивает хорошую визуализацию состояния
• Пайка вместо винтового зажима снижает риск ослабления контакта при вибрации

Ограничения применения

• Не подходит для постоянного использования в условиях высокой влажности, пыли или агрессивной среды — IP30 недостаточно
• Запрещено применять в цепях постоянного тока свыше 24 В — указано только для переменного тока
• Не содержит индикации — невозможно определить состояние без внешних световых элементов
• Подключение только через пайку — несовместим с быстросъемными разъёмами
• Ресурс 10 000 циклов ограничен — не рекомендован для частого оперативного управления (например, более 10 раз в минуту)

Примеры использования

• Включение/выключение блока питания в домашнем аудиоусилителе
• Ручной старт/стоп станка в малом цехе
• Переключение режима работы тестового оборудования
• Кнопка включения питания в панели управления серверного шкафа
• Локальный выключатель в автомобильной электронике (например, для подсветки)

Практические советы

• При монтаже проверьте точность сверления — отверстие должно точно совпадать с 10,2 мм, иначе кнопка будет люфтить или не войдёт
• При пайке используйте низкотемпературный паяльник (не более 300 °C) и не нагревайте выводы дольше 3–5 секунд — перегрев может повредить внутренние детали
• Убедитесь, что толщина панели не превышает 3 мм — иначе фиксация не сработает
• Для увеличения срока службы не допускайте частых срабатываний — лучше использовать реле для часто включающихся нагрузок
• Если нужна индикация состояния — подключите параллельно LED-индикатор, так как сам выключатель-кнопка Rexant 36-3331 не оснащен лампой
