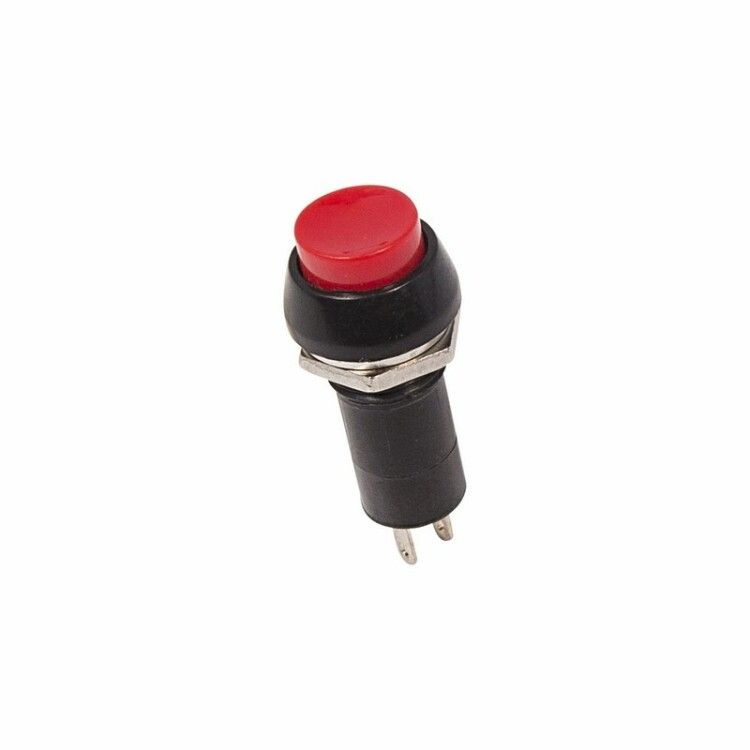

Выключатель-кнопка 250В 1А (2с) ON-OFF красн. (PBS-11А) Rexant 36-3030 MEET

Выключатель-кнопка PBS-11А — это надёжное устройство для включения и выключения электрических цепей переменного тока до 250 В. Бренд Rexant предлагает эту модель как компактное решение для панелей управления в оборудовании, где требуется механическая фиксация состояния «ON/OFF». Артикулы etm36-3030 и 36-3030 соответствуют одному и тому же продукту.

Назначение и область применения

Выключатель-кнопка PBS-11А предназначен для ручного управления электрическими цепями с напряжением до 250 В переменного тока. Он используется там, где нужна простая, но надёжная коммутация — например, в блоках питания, аудиоустройствах, промышленном оборудовании, тестовой аппаратуре и автомобильной электронике. Красный цвет кнопки позволяет легко идентифицировать её среди других элементов управления.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип переключения: ON-OFF с фиксацией
• Количество контактных групп: 1
• Число контактов в группе: 2 (один вход, один выход)
• Тип подключения: припаянные флажковые выводы
• Максимальная толщина панели для монтажа: 3 мм
• Диаметр установочного отверстия: 12 мм
• Степень защиты: IP30 (защита от предметов больше 2,5 мм, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Цвет кнопки: красный
• Форма кнопки: плоская круглая
• Тип толкателя: цилиндрический
• Лампа индикации: отсутствует

Совместимость и монтаж

Выключатель-кнопка PBS-11А устанавливается в отверстие диаметром 12 мм. Для крепления используется гайка, которая затягивается с обратной стороны панели — винты не требуются. Это делает монтаж быстрым и подходящим для тонких металлических или пластиковых панелей толщиной от 0,5 до 3 мм. Подключение происходит исключительно методом пайки — выводы не рассчитаны на использование клемм или разъёмов. Убедитесь, что паяльник не перегревает корпус, чтобы не повредить внутренний механизм.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство защищено от попадания твёрдых объектов диаметром более 2,5 мм, но не защищено от пыли и влаги. Выключатель-кнопка PBS-11А не предназначен для работы во влажных средах, на улице или в условиях повышенной запылённости. Применяйте его только внутри закрытых щитов или панелей.

Преимущества

• Простая и проверенная конструкция с механической фиксацией — кнопка остаётся в состоянии «вкл» или «выкл» без постоянного нажатия
• Низкая стоимость при сохранении достаточной долговечности (10 000 циклов)
• Красный цвет обеспечивает высокую видимость и соответствие стандартам сигнализации («вкл» = красный)
• Отсутствие необходимости в сложном креплении — достаточно одного отверстия и гайки
• Широкий температурный диапазон позволяет использовать в большинстве помещений и оборудования

Ограничения применения

• Не допускается применение в цепях постоянного тока — устройство рассчитано только на переменный ток (AC)
• Запрещено использование в условиях влажности, брызг, пыли или агрессивных сред — IP30 недостаточно для таких условий
• Подключение возможно только через пайку; нельзя использовать клеммы, штекеры или зажимы
• Нет индикации состояния — невозможно определить, включен ли прибор, кроме визуального осмотра кнопки
• Не рекомендуется для частого оперативного управления (более 10–15 раз в минуту) — это снижает срок службы

Примеры использования

• Выключение питания в домашнем аудиоусилителе
• Переключение режима работы в блоке питания для лаборатории
• Ручной ввод/вывод из рабочего состояния в контроллере станка
• Коммутирование сети в малогабаритных устройствах автоматизации
• Управление питанием в диагностических приборах

Практические советы

• При монтаже используйте гайку с правильным шагом резьбы — она должна плотно прилегать к панели, не деформируя её
• При пайке не нагревайте выводы дольше 3–4 секунд — перегрев может расплавить изоляцию или повредить пружинный механизм
• Проверьте глубину отверстия перед установкой — слишком глубокое отверстие может позволить кнопке проваливаться, нарушая работу механизма
• Если вы заменяете старый аналогичный выключатель, сверьте диаметр отверстия (12 мм) и тип подключения — другие модели могут иметь винтовые или быстросъемные контакты
• Для систем с несколькими кнопками используйте цветовое кодирование: красный — всегда «вкл», белый/чёрный — «выкл» или «стоп»
