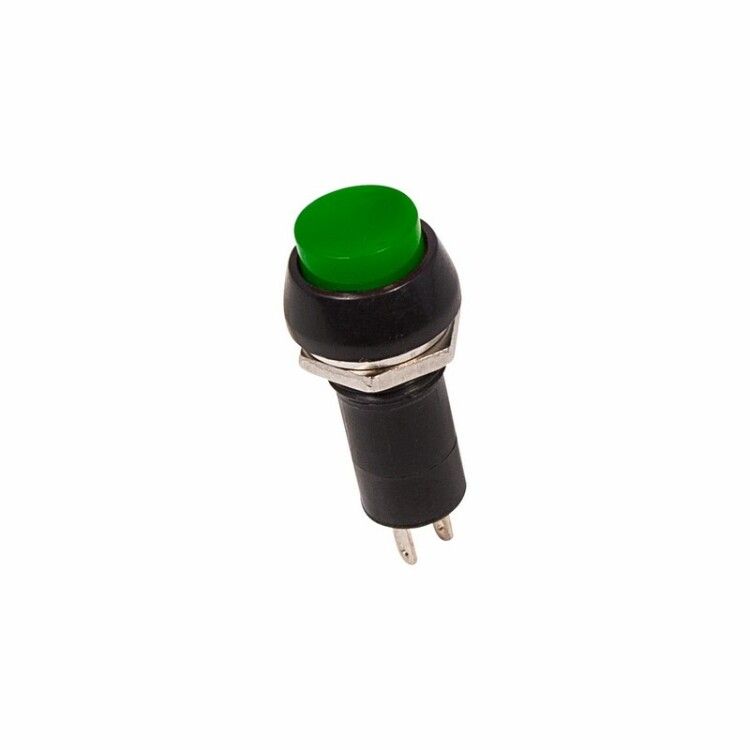

Выключатель-кнопка 250В 1А (2с) ON-OFF зел. (PBS-11А) Rexant 36-3032 MEET

Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая REXANT (арт. 36-3032) - компактное устройство для ручного включения и выключения электрических цепей переменного тока. Простая, надежная конструкция делает её подходящей для сборки панелей управления в оборудовании, где важна долговечность и точный монтаж.

Назначение и область применения

Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая используется для коммутации слаботочных цепей переменного тока до 250 В и 1 А. Устройство подходит для установки в устройствах, требующих ручного управления питанием: аудио- и видеооборудование, блоки питания, контрольные панели на производстве, тестовое оборудование, автомобильная электроника.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип переключения: ON-OFF (двухпозиционный, с фиксацией)
• Количество контактных групп: 1
• Число контактов: 2 (один вход, один выход - замыкание при нажатии)
• Тип подключения: припаянные флажковые выводы
• Способ монтажа: пайка через отверстие в панели
• Установочный диаметр: 10 мм
• Габариты: 12×12×11 мм
• Цвет кнопки: зеленый
• Степень защиты: IP30 (защита от крупных предметов, но не от воды и пыли)
• Рабочий температурный диапазон: от –25 C до +85 C
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Тип толкателя: цилиндрический
• Линза: круглая, плоская
• Подсветка: отсутствует

Совместимость и монтаж

Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая устанавливается в отверстие диаметром 10 мм в панели толщиной от 0,5 до 3 мм. Крепление происходит с помощью внешней гайки - винты не требуются. Для подключения используются два флажковых вывода, которые необходимо припаять к печатной плате или клеммной колодке. Пайка должна выполняться с соблюдением температурного режима, чтобы не повредить корпус. После монтажа проверьте плотность посадки и отсутствие люфта.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от доступа пальцами и крупными объектами, но не защищает от пыли, влаги или брызг. Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая не предназначен для работы во влажных средах, на улице или в условиях повышенной запыленности. Не используйте устройство в цепях постоянного тока выше 48 В - спецификация рассчитана исключительно на переменный ток.

Преимущества

• Простая механическая конструкция с пружинным возвратом - высокая надежность при частых срабатываниях
• Фиксированное положение ON/OFF предотвращает случайное отключение
• Минимальные габариты позволяют использовать в компактных устройствах
• Зеленый цвет кнопки соответствует стандартному обозначению “вкл.”, что снижает вероятность ошибки оператора
• Отсутствие необходимости в дополнительном креплении - монтаж только через пайку и гайку

Ограничения применения

• Не допускается использование в цепях постоянного тока свыше 48 В - возможна дуга и оплавление контактов
• IP30 не защищает от влаги, пыли, химических веществ - не применять в сырых, пыльных или агрессивных средах
• Нет индикации состояния - нельзя использовать там, где требуется визуальный сигнал включен/выключен
• Пайка обязательна - невозможно подключение через разъемы или клеммы
• Ресурс 10 000 циклов ограничен - не рекомендован для оборудования с интенсивным использованием более 10–15 раз в день

Примеры использования

• Включение/выключение блока питания в домашнем аудиоусилителе
• Ручной старт/остановка малогабаритного насоса в системе автоматического полива
• Переключение режима работы тестового стенда
• Кнопка питания в контроллере для промышленного датчика
• Управление освещением в шкафу с электроникой

Практические советы

• При монтаже убедитесь, что отверстие в панели точно 10 мм - меньшее вызовет трещины, большее - люфт и плохую фиксацию
• При пайке используйте жало не выше 300 C и время нагрева не более 3 секунд на каждый вывод
• Проверяйте целостность контактов мультиметром после пайки - замыкание должно происходить только при нажатии
• Зеленая кнопка лучше всего воспринимается в сочетании с красными или черными элементами - избегайте ярко-желтых фонов
• Для увеличения срока службы не используйте устройство в цепях с реактивной нагрузкой (например, мощные катушки или двигатели) - это снизит ресурс контактов
