Выключатель-кнопка 250В 1А (2с) ON-OFF Micro PBS-20А зел. Rexant 36-3073 MEET

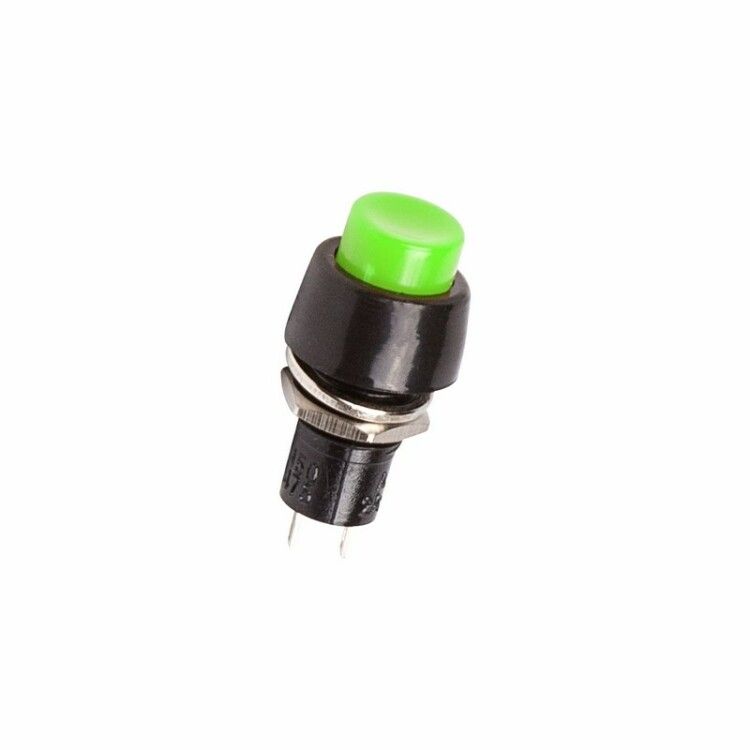

Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая Micro от Rexant - компактное устройство для включения и выключения цепей переменного тока до 250 В. Артикул 36-3073 подходит для установки на панели управления оборудования, где требуется надежная механическая фиксация состояния и простой монтаж.

Назначение и область применения

Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая Micro используется для ручного включения и выключения электрических цепей переменного тока. Применяется в устройствах, где нужна четкая визуальная индикация состояния: аудиоаппаратура, блоки питания, контрольные панели, промышленное оборудование, автомобильная электроника. Цвет кнопки - зеленый - соответствует стандартному обозначению «включено».

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А (в описании указано 2 А - уточните соответствие нагрузки; в характеристиках указано 1 А, поэтому допускается только до 1 А)
• Тип переключения: ON-OFF с фиксацией
• Количество нормально замкнутых (НЗ) контактов: 1
• Общее количество переключающих контактов: 1 пара (включает вход и выход)
• Тип подключения: припаянные флажковые выводы
• Метод монтажа: пайка через отверстие в панели
• Установочный диаметр: 10 мм
• Габариты: 10×10×12,5 мм
• Степень защиты: IP30 (защита от крупных предметов, но не от пыли и воды)
• Рабочий температурный диапазон: от –25 C до +85 C
• Электрический ресурс: 10 000 циклов включения/выключения
• Цвет кнопки: зеленый
• Тип толкателя: цилиндрический
• Линза: круглая, без подсветки

Совместимость и монтаж

Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая Micro монтируется в панель толщиной от 0,5 до 3 мм. Устанавливается через отверстие диаметром 10 мм и фиксируется гайкой с внешней стороны. Пайка выполняется к флажковым выводам - не требует разъемов или клемм. Для обеспечения прочности рекомендуется использовать паяльник мощностью до 40 Вт и время нагрева не более 3 секунд на каждый вывод. Отсутствие винтового крепления исключает риск повреждения тонких панелей.

Безопасность и стандарты

Степень защиты IP30 предотвращает доступ крупных твердых объектов (например, пальцев), но не защищает от пыли, брызг или влаги. Выключатель-кнопка 250В 1А (2с) ON-OFF зеленая Micro не предназначен для работы во влажных средах, на улице или в условиях повышенной запыленности. Эксплуатация вне указанных температурных границ снижает срок службы и может вызвать отказ механизма.

Преимущества

• Механическая фиксация положения - кнопка остается включенном или выключенном состоянии без постоянного давления
• Компактные размеры - легко помещается в ограниченном пространстве
• Простой монтаж - не нужны дополнительные крепежи, достаточно пайки и гайки
• Четкая визуальная индикация - зеленый цвет сразу показывает активное состояние
• Высокая долговечность - рассчитан на 10 000 циклов операций

Ограничения применения

• Недопустимо применение в цепях с током выше 1 А - превышение может привести к оплавлению контактов
• Не подходит для влажных, пыльных или агрессивных сред - IP30 недостаточно для таких условий
• Отсутствует индикация состояния (LED) - нельзя использовать там, где требуется световая сигнализация
• Подходит только для поверхностей толщиной 0,5–3 мм - слишком толстые панели не позволят закрутить гайку
• Пайка обязательна - невозможно использование с разъемами или клеммными колодками

Примеры использования

• Включение/выключение блока питания в домашнем аудиоусилителе
• Переключение режима работы контроллера в промышленном оборудовании
• Ручной старт/стоп маломощного насоса или вентилятора
• Коммуникационная панель в автомобиле (внутренняя электроника)
• Пульт управления тестового стенда в сервисной мастерской

Практические советы

• Проверьте ток нагрузки перед установкой - даже если в описании указано 2 А, в спецификации продукта указано 1 А. Перегрузка приведёт к выходу из строя.
• При пайке используйте термостойкий клей вокруг корпуса - это повысит механическую устойчивость и снизит риск трещин в плате.
• Не затягивайте гайку слишком сильно - это может деформировать пластиковую головку и нарушить работу механизма.
• Для сборки панелей с несколькими кнопками - соблюдайте одинаковый шаг между отверстиями, чтобы избежать перекоса.
• Arтикул 36-3073 совместим с другими моделями серии Rexant - можно заменить аналогичным по форме, если есть необходимость в ремонте.
