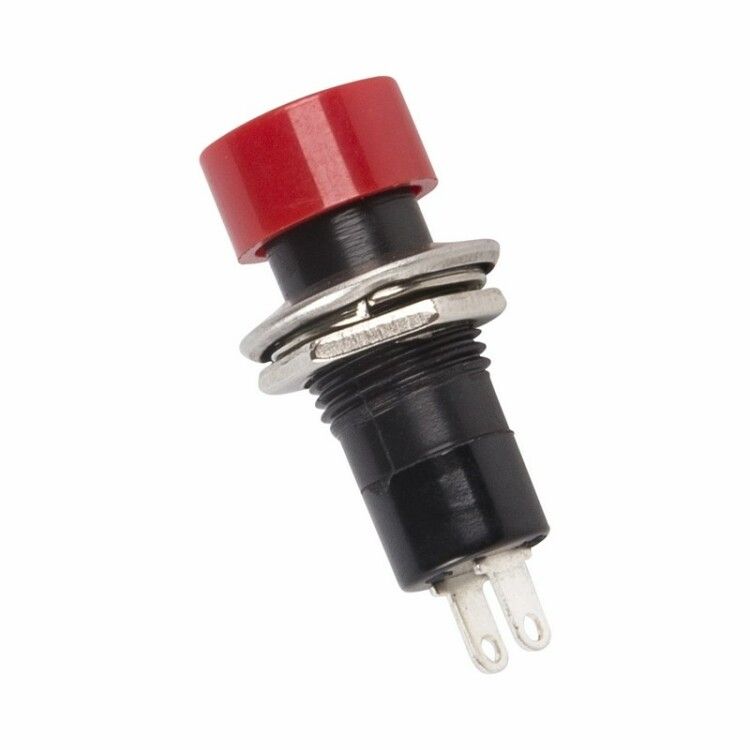

Выключатель-кнопка 250В 1А (2с) ON-OFF красн. (PBS-16А) Rexant 36-3060 MEET

Выключатель-кнопка REXANT 36-3060 - это компактное устройство для включения и выключения электрических цепей переменного тока до 250 В и 1 А. Простая механическая конструкция, фиксированное положение и пайка контактов делают его подходящим решением для сборки панелей управления в оборудовании, где важна надежность и минимализм.

Назначение и область применения

Выключатель-кнопка REXANT 36-3060 предназначен для ручного коммутирования слаботочных цепей переменного тока. Он используется там, где требуется однократное включение/выключение питания - например, в аудиоустройствах, блоках питания, контрольных панелях, тестовом оборудовании, малых станках и автомобильной электронике. Красный цвет кнопки позволяет легко идентифицировать функциональную зону на панели управления.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип переключения: ON-OFF (двухпозиционный, с фиксацией)
• Количество контактов: 2 (1 пара - один нормально открытый контакт)
• Тип подключения: флажковые выводы для пайки
• Фиксация положения: есть - кнопка остается в нажатом или отпущенном состоянии
• Степень защиты: IP30 - защита от крупных твердых предметов, но не от воды и пыли
• Габариты: 12×12×11,8 мм
• Установочный диаметр: 12 мм
• Рабочая температура: от –25 C до +85 C
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Цвет кнопки: красный
• Тип толкателя: цилиндрический
• Линза: круглая, без подсветки

Совместимость и монтаж

Выключатель-кнопка REXANT 36-3060 устанавливается в отверстие диаметром 12 мм в панели толщиной от 0,5 до 3 мм. Для крепления используется внешняя гайка - винты не требуются. Конструкция предусматривает только пайку контактов; другие способы подключения (например, клеммы или разъемы) не поддерживаются. Учитывайте, что выводы расположены на нижней стороне корпуса - при проектировании платы или панели необходимо предусмотреть доступ для паяльника.

Безопасность и стандарты

Степень защиты IP30 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от попадания пыли, брызг или влаги. Выключатель-кнопка REXANT 36-3060 не предназначен для установки во влажных средах, на улице или в условиях повышенной запыленности. Работает только с переменным током - постоянный ток не рекомендован.

Преимущества

• Простая и проверенная механическая конструкция с долгим сроком службы
• Фиксация положения исключает случайное отключение
• Компактные размеры позволяют использовать в плотно укомплектованных устройствах
• Красный цвет кнопки повышает узнаваемость в составе панели управления
• Отсутствие необходимости в специальных инструментах при монтаже

Ограничения применения

• Не допускается использование в условиях высокой влажности, пыли или агрессивной среды - IP30 недостаточно
• Подходит только для нагрузок до 1 А / 250 В AC - нельзя применять для мощных двигателей или нагревателей
• Нет индикации состояния - невозможно определить, включен ли прибор, кроме визуального осмотра
• Только пайка контактов - невозможна замена на клеммные соединения
• Не рассчитан на частое многократное нажатие свыше 10 000 циклов

Примеры использования

• Выключение питания в домашнем аудиоусилителе
• Переключение режима работы в зарядном устройстве
• Ручной старт/стоп в малогабаритных станках с ЧПУ
• Коммутация сети в диагностических приборах
• Включение основного питания в контроллере оборудования

Практические советы

• При монтаже используйте гайку с внутренним диаметром, соответствующим резьбе корпуса - не затягивайте слишком сильно, чтобы не треснула пластиковая головка
• При пайке соблюдайте температурный режим - длительный нагрев может повредить внутренние механизмы
• Убедитесь, что толщина панели находится в пределах 0,5–3 мм - иначе гайка не сможет надежно закрепить выключатель-кнопку REXANT 36-3060
• Для увеличения срока службы не используйте устройство для коммутации индуктивных нагрузок выше 1 А
• Если нужна индикация состояния - выбирайте модель с лампой или подключите внешний LED через отдельную цепь
