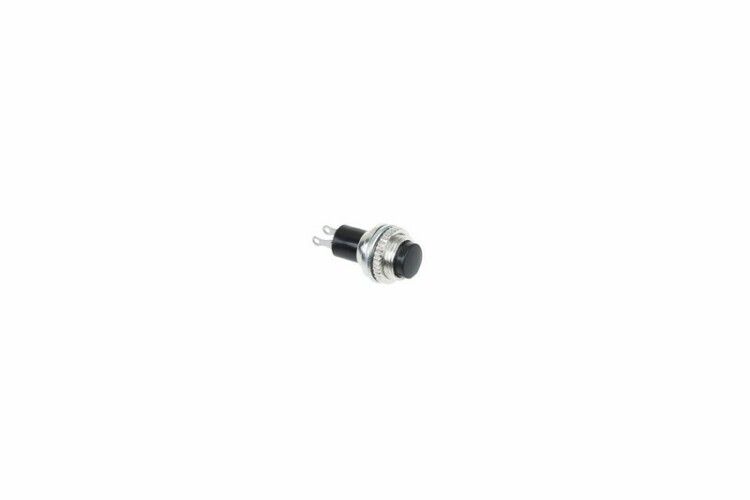

Выключатель-кнопка металл 220В 2А (2с) OFF-(ON) d10.2 черн. Mini (RWD-213) Rexant 36-3330 MEET

Выключатель-кнопка Rexant ETM36-3330 — это компактное устройство с металлическим корпусом и механической фиксацией, предназначенное для включения и выключения цепей переменного тока 220 В. Применяется в панелях управления оборудованием, где важна надежность и точный монтаж. Артикул 36-3330 соответствует модели с диаметром 10,2 мм и черным плоским элементом управления.

Назначение и область применения

Выключатель-кнопка Rexant ETM36-3330 используется для ручного включения и удержания в рабочем состоянии электрических цепей. Отличается типом переключения OFF-(ON): при нажатии замыкается цепь, при отпускании — размыкается. Устройство подходит для установки в устройствах, требующих временного включения: аудиосистемы, блоки питания, станки, тестовое оборудование, автомобильная электроника, контрольные панели на производстве.

Технические характеристики

• Номинальное напряжение: 220 В AC (до 250 В)
• Номинальный ток: 2 А
• Тип переключения: OFF-(ON) — моментальное замыкание при нажатии, самовозврат
• Количество контактов: 1 пара (1 НО — нормально открытый)
• Подключение: припаянные флажковые выводы
• Габариты: 10,2 × 10 × 8,2 мм
• Установочный диаметр: 10,2 мм
• Материал переднего кольца: металл
• Цвет кнопки: черный
• Степень защиты: IP30 — защита от крупных твердых предметов, но не от пыли и воды
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения

Совместимость и монтаж

Выключатель-кнопка Rexant ETM36-3330 монтируется в панель через круглое отверстие диаметром 10,2 мм. Толщина панели должна быть от 0,5 до 3 мм — устройство зажимается за счет буртика на задней стороне. Пайка выполняется к флажковым выводам, расположенным внутри корпуса. Для надежного контакта рекомендуется использовать паяльник мощностью до 40 Вт и не нагревать выводы более 5 секунд. Соединение не предусматривает винтовую фиксацию — монтаж возможен только на жестких, ровных поверхностях.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания пыли и влаги. Его нельзя применять во влажных средах, на улице или в условиях повышенной запыленности. Работает исключительно в закрытых панелях. Напряжение 220 В допускает использование в сетях бытового и промышленного типа, но не для высокоточных или взрывоопасных систем.

Преимущества

• Металлический корпус повышает прочность и срок службы по сравнению с пластиковыми аналогами
• Компактный размер позволяет устанавливать в ограниченном пространстве
• Простая конструкция без сложных механизмов снижает вероятность отказа
• Черный цвет кнопки хорошо контрастирует с большинством панелей, улучшая визуальную доступность
• Пайка вместо клемм уменьшает габариты и исключает ослабление контакта со временем

Ограничения применения

• Не подходит для постоянного включения — после отпускания кнопка автоматически возвращается в состояние “OFF”
• IP30 не обеспечивает защиту от пыли и влаги — запрещено использование в открытом виде
• Отсутствует индикация состояния — невозможно определить, включен ли прибор, визуально
• Не рассчитан на нагрузки выше 2 А — при превышении возможен перегрев и выход из строя
• Требуется пайка; несовместим с быстросъемными разъемами или клеммами

Примеры использования

• Кнопка включения аудиоусилителя в домашней студии
• Ручной запуск вентилятора в блоке питания компьютера
• Временное включение светодиодной подсветки на стенде
• Тестовый режим на ремонтном столе для проверки работы плат
• Кнопка сброса в контроллере оборудования

Практические советы

• Перед монтажом проверьте диаметр отверстия — он должен точно совпадать с 10,2 мм, иначе кнопка будет люфтить или не войдет
• При пайке используйте термостойкий флюс и не допускайте перегрева корпуса — это может деформировать внутренние детали
• Если требуется постоянное включение, выбирайте модель с фиксацией ON-OFF, а не OFF-(ON)
• Для сборки панелей с несколькими кнопками убедитесь, что расстояние между отверстиями позволяет свободно размещать провода
• Проверяйте полярность при подключении — хотя для переменного тока она не важна, при использовании с DC-цепями важно соблюдать правильное направление
