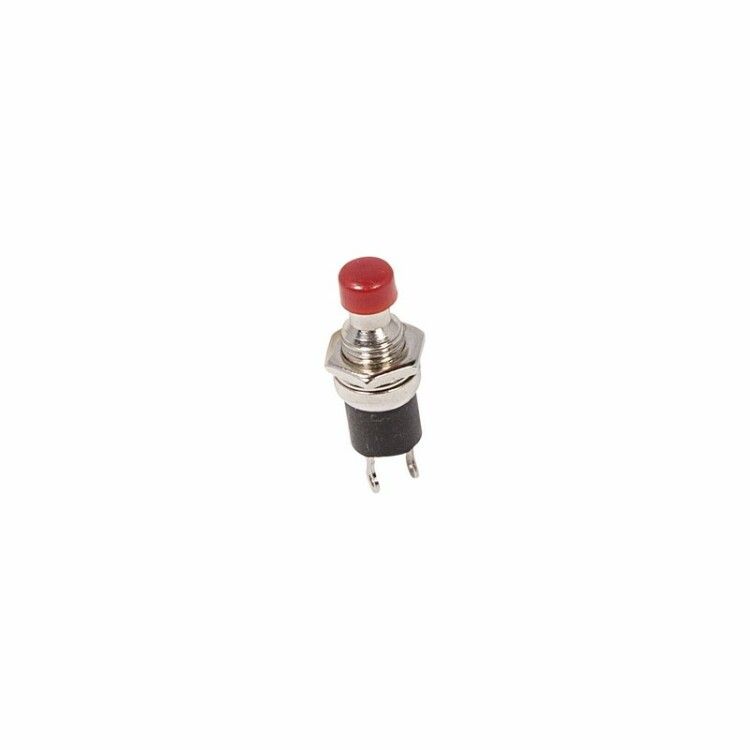

Выключатель-кнопка металл 220В 2А (2с) OFF-(ON) d7.2 красн. Micro (RWD-301 PBS-10B) Rexant 36-3310 MEET

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF диаметр 7.2 мм красная Micro — это компактное устройство для ручного включения и выключения цепей переменного тока. Бренд Rexant и артикул etm36-3310 указывают на серию промышленных кнопочных выключателей, предназначенных для установки на панели управления оборудования. Металлический корпус и фиксированное положение обеспечивают устойчивую работу в условиях вибраций и повышенной нагрузки.

Назначение и область применения

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF диаметр 7.2 мм красная Micro используется для включения и отключения электрических цепей переменного тока до 250 В. Применяется там, где требуется надёжный и простой способ управления питанием: в аудиоустройствах, блоках питания, станках, контрольных панелях, автомобильной аппаратуре и других устройствах с ограниченным пространством.

Технические характеристики

• Номинальное напряжение: 220 В AC (рабочий диапазон до 250 В)
• Номинальный ток: 2 А
• Тип переключения: OFF-(ON) — кнопка замыкает цепь при нажатии, возвращается в исходное состояние при отпускании
• Количество контактов: 1 группа, 2 контакта (1 нормально открытый — NO)
• Механизм: с фиксацией — кнопка остаётся в нажатом состоянии до следующего нажатия
• Установочный диаметр: 7,2 мм
• Габариты: 7×7×12,8 мм
• Степень защиты: IP30 — защита от крупных твердых предметов, но не от воды и пыли
• Рабочая температура: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Подключение: припаянные флажковые выводы
• Цвет кнопки: красный
• Цвет переднего кольца: хромированный

Совместимость и монтаж

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF диаметр 7.2 мм красная Micro монтируется в отверстие диаметром 7,2 мм в панели толщиной от 0,5 до 3 мм. Установка происходит без винтов — фиксация обеспечивается защёлками на корпусе. Для подключения используются флажковые выводы, которые необходимо припаять к печатной плате или проводам. Пайка требует осторожности: нагрев не должен превышать допустимый предел, чтобы не повредить внутренние элементы. Перед монтажом проверьте соответствие толщины панели и глубины посадочного места.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания воды и пыли. Его нельзя использовать во влажных средах, на улице или в местах с высоким уровнем запыления. Работа при напряжении выше 250 В и токе свыше 2 А недопустима — это может вызвать оплавление контактов или выход из строя. Температурный диапазон –25…+85 °C позволяет применять его в большинстве промышленных условий, кроме экстремальных.

Преимущества

• Металлический корпус обеспечивает механическую прочность и долговечность
• Красный цвет кнопки и хромированное кольцо повышают видимость и эргономичность панели
• Компактные габариты подходят для плотной компоновки
• Простая пайка снижает требования к оборудованию при сборке
• Ресурс 10 000 циклов соответствует требованиям к часто используемым элементам управления

Ограничения применения

• Не подходит для влажных, пыльных или агрессивных сред — IP30 не обеспечивает герметичность
• Запрещён монтаж в панелях толще 3 мм — не будет фиксации
• Не содержит индикации состояния — невозможно визуально определить, включен ли выключатель
• Не рассчитан на постоянную нагрузку выше 2 А — возможен перегрев и отказ
• Пайка обязательна; использование клемм или разъёмов невозможно

Примеры использования

• Включение/выключение блока питания в аудиоусилителе
• Ручной запуск конвейера на производственной линии
• Переключение режима работы тестового стенда
• Кнопка старта в автономном контроллере
• Управление освещением в бортовой системе автомобиля

Практические советы

• При пайке используйте жало мощностью не более 40 Вт и время воздействия не более 3 секунд на каждый вывод
• Перед установкой проверьте, что отверстие в панели точно соответствует 7,2 мм — меньшее отверстие не позволит вставить выключатель, большее — не обеспечит фиксацию
• Для лучшей визуальной идентификации сочетайте красную кнопку с белым фоном панели
• Не используйте этот выключатель в цепях с высокими импульсными нагрузками — он не предназначен для коммутации индуктивных нагрузок
• При необходимости замены — совместим с аналогами серии Rexant, артикулы etm36-3310 и 36-3310
