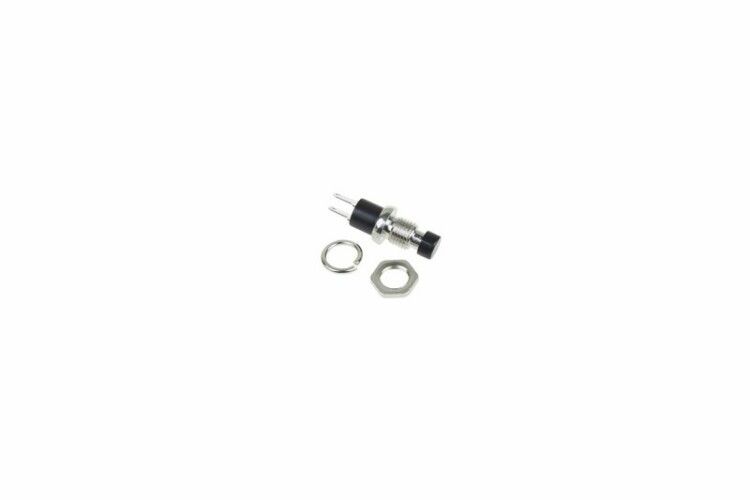

Выключатель-кнопка металл 220В 2А (2с) OFF-(ON) d7.2 черн. Micro (RWD-301 PBS-10B) Rexant 36-3311 MEET

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF Ø7.2 черная Micro — компактное устройство для ручного включения и выключения электрических цепей переменного тока. Бренд Rexant и артикул 36-3311 указывают на серийную продукцию, предназначенную для установки в панели управления оборудования. Устройство работает при напряжении до 250 В и токе до 2 А, подходит для монтажа на тонких металлических или пластиковых поверхностях.

Назначение и область применения

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF Ø7.2 черная Micro используется для ручного включения и отключения электрических цепей. Применяется там, где требуется простое, надежное управление питанием: в аудиоустройствах, блоках питания, промышленном оборудовании, тестовой аппаратуре, автомобильной электронике и пультах управления.

Технические характеристики

• Номинальное напряжение: 220–250 В AC
• Номинальный ток: 2 А при 250 В AC
• Тип переключения: OFF-(ON) — кнопка замыкает цепь при нажатии, автоматически возвращается в исходное положение
• Количество контактов: 1 группа, 2 контакта (1 нормально открытый, 1 вход)
• Механизм: с пружинным возвратом, без фиксации
• Габариты: 7×7×12,8 мм
• Установочный диаметр: 7,2 мм
• Степень защиты: IP30 — защита от крупных твердых предметов, но не от воды и пыли
• Рабочая температура: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения/выключения
• Подключение: припаянные флажковые выводы
• Цвет кнопки: черный; цвет кольца: хром

Совместимость и монтаж

Выключатель-кнопка металл 220В 2А (2с) (ON)-OFF Ø7.2 черная Micro устанавливается в отверстие диаметром 7,2 мм. Монтаж выполняется без винтов — корпус зажимается за счет фланца на задней стороне. Подходит для панелей толщиной от 0,5 до 3 мм. Для подключения используются флажковые выводы — провода припаиваются прямо к контактам. Не требует специальных инструментов, но нужна точность при сверлении отверстия.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство не защищено от попадания воды и мелкой пыли. Не рекомендуется использовать во влажных средах, на улице или в условиях высокой запыленности. Соответствует требованиям к низковольтному оборудованию для внутренних помещений.

Преимущества

• Металлический корпус обеспечивает механическую прочность и долговечность
• Компактные габариты позволяют устанавливать устройство в ограниченном пространстве
• Простая пайка снижает сложность сборки и исключает необходимость в клеммах
• Хромированное кольцо повышает эстетичность и устойчивость к царапинам
• Ресурс 10 000 циклов соответствует требованиям к часто используемым элементам управления

Ограничения применения

• Не подходит для цепей постоянного тока — рассчитан только на переменный ток 220–250 В
• IP30 не допускает использование в помещениях с повышенной влажностью, на улице или в пыльных цехах
• Отсутствие фиксации положения делает его непригодным для ситуаций, когда требуется удержание включенное состояние (например, для аварийного включения)
• Не содержит индикации состояния — нельзя определить включен ли прибор визуально
• Пайка требует навыков работы с паяльником — невозможно подключить через разъем

Примеры использования

• Включение/выключение блока питания в аудиоусилителе
• Ручной запуск тестового режима в диагностическом оборудовании
• Переключение питания в малогабаритных контроллерах
• Кнопка “Power” в самодельных устройствах на базе Arduino или Raspberry Pi
• Локальное управление освещением в шкафу с электроникой

Практические советы

• При сверлении отверстия соблюдайте точный диаметр 7,2 мм — меньшее отверстие не позволит установить кнопку, большее — вызовет люфт и риск повреждения корпуса
• При пайке не нагревайте контакты более 3–4 секунд, чтобы не повредить внутренние детали
• Избегайте механических ударов по кнопке — хотя корпус металлический, внутренний механизм чувствителен к перегрузкам
• Для лучшей герметизации в пыльных условиях можно дополнительно заклеить щель вокруг кнопки термоклеем или силиконовым герметиком (не затрагивая движущиеся части)
• Проверьте совместимость с нагрузкой: если ток выше 2 А или есть индуктивная составляющая (двигатели, трансформаторы), возможны подгорания контактов
