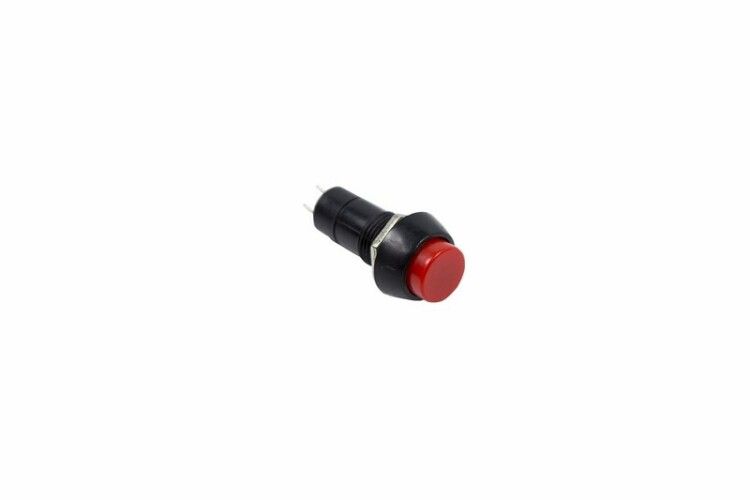

Выключатель-кнопка 250V 1 А (2с) OFF-(ON) Б/Фикс красная (PBS-11В), REXANT - 36-3040 MEET

Выключатель-кнопка PBS-11В от Rexant — это однопостовой коммутирующий элемент с бесфиксированной клавишой, предназначенный для временного замыкания цепей переменного тока до 250 В. Применяется в панелях управления оборудованием, где требуется простое и надежное включение без удержания. Артикулы 36-3040 и etm36-3040 соответствуют одной модели.

Назначение и область применения

Выключатель-кнопка PBS-11В используется для кратковременного включения электрической цепи: когда пользователь нажимает кнопку — цепь замыкается, при отпускании — размыкается. Подходит для ситуаций, где не нужна постоянная фиксация состояния, например, запуск двигателя, активация звука, тестирование оборудования. Часто встречается в аудиосистемах, блоках питания, станках, диагностических устройствах, автомобильной аппаратуре и других местах, где требуется простой ручной контроль.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип тока: Переменный (AC)
• Количество переключающих контактов: 1 группа (2 контакта)
• Тип переключения: OFF-(ON) — разомкнуто, при нажатии — замкнуто
• Контактное сопротивление: ≤ 20 мОм
• Максимальный ресурс: 10 000 циклов включения/выключения
• Степень защиты: IP30 — защита от крупных твердых предметов, но не от пыли и воды
• Рабочий температурный диапазон: от –25 °C до +85 °C
• Диаметр установочного отверстия: 12 мм
• Тип подключения: флажковые выводы для пайки
• Цвет кнопки: красный
• Тип толкателя: цилиндрический
• Конструкция линзы: круглая
• Фиксация положения: отсутствует — кнопка возвращается в исходное состояние при отпускании

Совместимость и монтаж

Выключатель-кнопка PBS-11В монтируется через отверстие диаметром 12 мм в панели толщиной от 0,5 до 3 мм. Устанавливается с помощью внешней гайки — винты и крепления не требуются. Для подключения используются два флажковых вывода, которые необходимо припаять к печатной плате или клеммной колодке. Пайка должна выполняться с соблюдением температурного режима, чтобы не повредить корпус и внутренние механизмы. Не предназначен для монтажа в шасси с высокими механическими нагрузками.

Безопасность и стандарты

Степень защиты IP30 обеспечивает защиту от прямого доступа к токоведущим частям крупными объектами (например, пальцами), но не защищает от пыли, влаги или брызг. Выключатель-кнопка PBS-11В не рассчитана на работу во влажных средах, на улице или в условиях повышенной запыленности. Работает только в закрытых щитах или панелях с достаточной степенью герметизации.

Преимущества

• Простая и проверенная конструкция с пружинным механизмом возврата
• Низкое контактное сопротивление — минимизация потерь энергии
• Удобный монтаж без винтов — достаточно просверлить отверстие и затянуть гайку
• Ярко окрашенная красная кнопка — легко выделяется на панели управления
• Широкий температурный диапазон позволяет использовать в холодных и жарких помещениях

Ограничения применения

• Не подходит для цепей постоянного тока — только переменный ток 250 В
• Нет индикации состояния — нельзя определить, включен ли прибор, по визуальному сигналу
• IP30 — недопустимо использование в сырых, пыльных или открытых условиях
• Нет фиксации — не годится для функций, требующих удержания в состоянии “вкл”
• Подключение только методом пайки — невозможно подключить к клеммникам или разъемам
• Ресурс ограничен 10 000 циклами — не рекомендован для систем с частым использованием (более нескольких десятков раз в день)

Примеры использования

• Кнопка запуска на аудиоусилителе — включает питание при нажатии, отключает при отпускании
• Тестовый импульс на контроллере — кратковременное включение сигнала для диагностики
• Экстренное включение насоса в автоматической системе — оператор нажимает и удерживает пока не решит проблему
• Пульт управления на станке — активация ручного режима
• Лабораторный стенд — временное подключение нагрузки

Практические советы

• Перед монтажом проверьте толщину панели — она должна попадать в диапазон 0,5–3 мм, иначе гайка не будет плотно фиксироваться
• При пайке используйте маломощный паяльник (не выше 40 Вт) и не нагревайте выводы дольше 3 секунд — перегрев может повредить пластик
• Не используйте этот выключатель-кнопка PBS-11В вместо переключателя с фиксацией — он не сохраняет состояние
• Если требуется защита от пыли и влаги — монтируйте его внутри корпуса с уровнем защиты IP54 или выше
• Для долговечности избегайте частых срабатываний — если устройство работает больше 100 раз в день, выбирайте модель с ресурсом 100 000+ циклов
