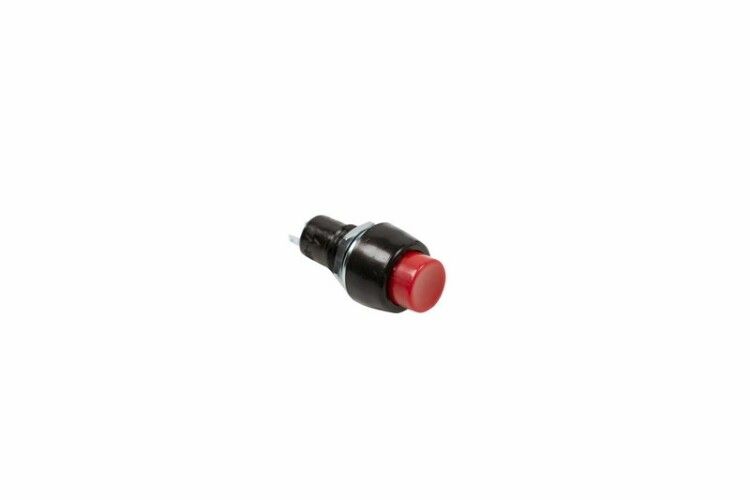

Выключатель-кнопка 250V 1 А (2с) OFF-(ON) Б/Фикс красная Micro (PBS-20В), REXANT - 36-3080 MEET

Выключатель-кнопка PBS-20В от Rexant — это компактное устройство для временного замыкания цепи переменного тока до 250 В. Применяется в панелях управления оборудованием, где нужна простая и надёжная кнопка без фиксации. Артикул 36-3080 соответствует модели PBS-20В, подходящей для поверхностного монтажа с пайкой.

Назначение и область применения

Выключатель-кнопка PBS-20В используется для кратковременного включения электрической цепи. Когда пользователь нажимает кнопку — цепь замыкается, при отпускании — автоматически размыкается. Это делает её идеальной для ситуаций, когда требуется активация только во время действия: запуск оборудования, тестирование, сброс, звуковой сигнал или управление световым индикатором.

Подходит для установки в аудиоустройствах, блоках питания, диагностических панелях, промышленном оборудовании, автомобильной электронике и любых устройствах с панелями управления толщиной от 0,5 мм.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А (по спецификации продукта); в описании указано 2 А — учитывайте реальный рабочий ток не более 1 А для долговечности
• Тип переключения: OFF-(ON) — замыкает цепь только при нажатии
• Количество нормально открытых (НО) контактов: 1 пара (2 контакта)
• Фиксация: отсутствует — кнопка возвращается в исходное положение после отпускания
• Степень защиты: IP30 — защищён от предметов больше 2,5 мм, но не от воды и пыли
• Габариты: 10×10×12,5 мм
• Установочный диаметр: 10 мм
• Температурный диапазон: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения-выключения
• Тип подключения: припаянные флажковые выводы
• Цвет кнопки: красный
• Тип толкателя: цилиндрический
• Линза: круглая, без подсветки

Совместимость и монтаж

Выключатель-кнопка PBS-20В монтируется через отверстие диаметром 10 мм в панели толщиной от 0,5 до 3 мм. Удерживается с помощью внешней гайки — винты не требуются. Для подключения используются два флажковых вывода, которые необходимо припаять к печатной плате или проводам. Пайка должна выполняться с соблюдением температурного режима, чтобы не повредить корпус и внутренние механизмы.

Не совместим с разъёмными клеммниками — только пайка. Не предназначен для монтажа в металлических шасси без изоляционной прокладки, так как корпус не изолирован.

Безопасность и стандарты

Степень защиты IP30 обеспечивает механическую защиту от крупных посторонних предметов, но не предохраняет от влаги, брызг или пыли. Устройство не рассчитано на работу в условиях повышенной влажности, на улице или в пыльных средах. Работает только в закрытых щитах или панелях с достаточной степенью герметизации.

Преимущества

• Компактный размер позволяет использовать в плотно укомплектованных панелях
• Простая конструкция с пружинным возвратом — высокая надёжность и долгий срок службы
• Ярко окрашенная красная кнопка легко выделяется на фоне других элементов управления
• Отсутствие фиксации снижает риск случайного включения
• Монтаж без винтов ускоряет сборку и обслуживание

Ограничения применения

• Номинальный ток — 1 А, хотя в описании указывается 2 А; рекомендуется не нагружать выше 1 А для сохранения ресурса
• IP30 — нельзя применять в помещениях с высокой влажностью, на улице, в цехах с пылью или брызгами жидкости
• Нет индикации состояния — невозможно определить, включено ли устройство визуально, кроме положения кнопки
• Не подходит для постоянного включения — только импульсное управление
• Пайка — невозможен демонтаж без разрушения выводов; не подлежит многократному переустановке

Примеры использования

• Кнопка старта на аудиоусилителе
• Тестовый запуск блока питания
• Сброс аварийного сигнала на станке
• Звонок в домофонах
• Переключение режима работы в контроллере
• Ручной запуск насоса в малогабаритной системе

Практические советы

• При монтаже проверьте точный диаметр отверстия — 10 мм. Отклонение даже на 0,2 мм может затруднить установку или вызвать люфт
• Используйте термостойкий припой (например, SnAgCu) и минимизируйте время пайки — не более 3 секунд на каждый вывод
• Не используйте инструменты для нажатия кнопки, если она не предназначена для этого — усилие должно быть рукой
• Для защиты от внешних воздействий устанавливайте PBS-20В внутри корпуса с уровнем защиты IP54 или выше
• При использовании в серийном производстве учтите, что ресурс в 10 000 циклов — это гарантия при нагрузке 1 А. При работе на пределе возможностей срок службы сокращается
