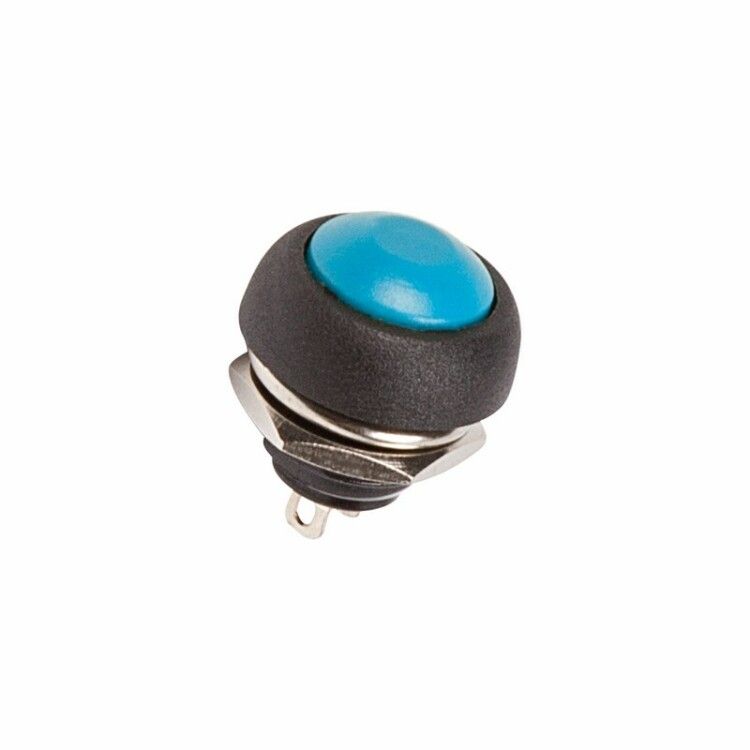

Выключатель-кнопка 250В 1А (2с) OFF-(ON) Б/Фикс син. Micro (PBS-33В) Rexant 36-3051 MEET

Выключатель-кнопка 250В 1А (2с) OFF-(ON) без фиксации синий Micro (PBS-33В) - это компактное устройство для временного замыкания цепи переменного тока. Применяется в панелях управления оборудованием, где нужна простая ручная активация без удержания. Бренд Rexant и артикул PBS-33В указывают на серию выключателей-кнопок, предназначенных для точечной установки в ограниченном пространстве.

Назначение и область применения

Выключатель-кнопка PBS-33В используется для кратковременного включения электрической цепи. Когда пользователь нажимает кнопку - цепь замыкается, когда отпускает - размыкается автоматически благодаря пружинному механизму. Это делает её подходящей для ситуаций, где требуется действие «нажал - работает, отпустил - остановился».

Часто применяется в:

• Аудио- и видеоустройствах (включение звука, тестовый режим)
• Блоках питания и зарядных устройствах
• Промышленном оборудовании (ручной запуск, аварийная остановка)
• Автомобильной электронике (дверные кнопки, диагностические модули)
• Лабораторных и ремонтных стендах

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип переключения: OFF-(ON) - разомкнуто / замыкается при нажатии
• Количество контактов: 2 (одна группа - один вход, один выход)
• Контактное сопротивление: ≤ 20 мОм
• Механический ресурс: 10 000 циклов нажатий
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли
• Рабочая температура: от –25 C до +85 C
• Габариты: 12×12×8 мм
• Установочный диаметр: 12 мм
• Цвет корпуса: синий
• Тип подключения: флажковые выводы для пайки
• Тип толкателя: цилиндрический
• Тип кнопки: плоская
• Конструкция линзы: круглая

Совместимость и монтаж

Выключатель-кнопка PBS-33В монтируется в панель через отверстие диаметром 12 мм. Для фиксации используется внешняя гайка - винты не требуются. Подходит для панелей толщиной от 0,5 до 3 мм.

Подключение - исключительно пайка. На задней стороне находятся два флажковых вывода, которые впаиваются в печатную плату или клеммник. Отдельно не предусмотрены клеммы, штекеры или болтовые соединения.

Внимание: не используйте для поверхностей толще 3 мм - гайка не сможет плотно затянуться.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство защищено от крупных твёрдых предметов (например, отвертки), но не от пыли, брызг или влаги. Устанавливайте его только во внутренних помещениях, в закрытых корпусах, без доступа к жидкостям и сыпучим материалам.

Работает при температуре до +85 C - не допускайте нагрева рядом с мощными элементами (трансформаторами, радиаторами).

Преимущества

• Компактный размер - легко встраивается в плотные конструкции
• Простая механика - высокая надёжность при частом использовании
• Быстрый монтаж - не нужны инструменты кроме паяльника и гаечного ключа
• Цветовая маркировка - синий цвет позволяет визуально отличить функциональные кнопки
• Совместим с большинством стандартных отверстий 12 мм

Ограничения применения

• Не подходит для постоянного включения - только импульсное управление
• Нет индикации состояния - нельзя определить, включен ли прибор визуально
• IP30 - не использовать в условиях повышенной влажности, пыли, на улице
• Нет встроенной лампы - не светится при работе
• Максимальный ток 1 А - не применять для нагрузок выше 250 Вт (P=U×I)
• Только пайка - невозможно подключить к клеммным колодкам без переходника

Примеры использования

• Кнопка включения тестового режима на блоке питания
• Ручной запуск вентилятора охлаждения в серверном шкафу
• Кнопка сброса на контроллере Arduino
• Переключение между режимами работы в аудиоусилителе
• Экстренная остановка на малогабаритном станке

Практические советы

• При пайке не перегревайте выводы - время пайки не более 3 секунд, температура паяльника 260–300 C
• Проверьте глубину отверстия перед установкой - если панель слишком тонкая, кнопка будет люфтить
• Используйте резиновое кольцо или герметик вокруг отверстия, если есть риск попадания пыли (несмотря на IP30)
• Для многократного использования в промышленных условиях рекомендован контроль ресурса - после 8–9 тыс. циклов проверяйте контактное сопротивление
• Если нужна фиксация в положении ON - выбирайте модель с фиксацией, например PBS-43B
