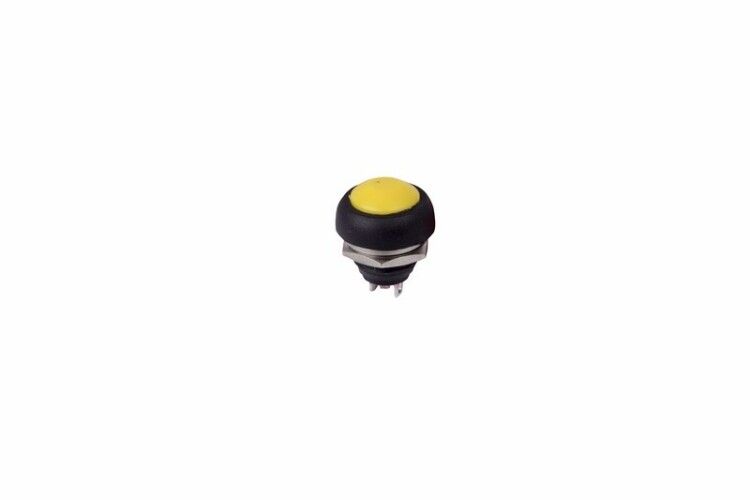

Выключатель-кнопка 250V 1А (2с) OFF-(ON) Б/Фикс желтая Micro (PBS-33В), REXANT - 36-3052 MEET

Выключатель-кнопка PBS-33В от Rexant - компактное устройство для временного замыкания цепей переменного тока до 250 В. Простая конструкция, жёлтый цвет и поверхностный монтаж делают его удобным решением для панелей управления в оборудовании, где нужна кнопка с автоматическим возвратом.

Назначение и область применения

Выключатель-кнопка PBS-33В используется для кратковременного включения электрической цепи. Когда пользователь нажимает кнопку - цепь замыкается, когда отпускает - размыкается. Это типичная функция для командных элементов, где не требуется удержание состояния.

Подходит для установки в устройствах: аудиосистемы, блоки питания, контрольные панели на производстве, тестовое оборудование, автомобильная электроника, медицинские приборы, домашние приборы с ручным управлением.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Контактное сопротивление: ≤ 20 мОм
• Тип переключения: OFF-(ON) - разомкнуто, при нажатии замыкается
• Число контактных групп: одна (1 НО - нормально открытый)
• Число контактов: два (для подключения входа и выхода)
• Фиксация положения: отсутствует - кнопка возвращается в исходное состояние
• Индикация: нет светодиода или светового указателя
• Габариты: 12×12×8 мм
• Установочный диаметр: 12 мм
• Температурный диапазон: от –25 C до +85 C
• Степень защиты: IP30 - защита от крупных твердых предметов, но не от пыли и воды
• Электромеханический ресурс: 10 000 циклов включения/выключения
• Материал корпуса: термостойкий пластик, жёлтый цвет
• Тип подключения: припаянные флажковые выводы

Совместимость и монтаж

Выключатель-кнопка PBS-33В монтируется на поверхность панели без винтов. Для установки необходимо просверлить отверстие диаметром 12 мм. После вставки кнопки фиксируется гайкой с внутренней стороны панели.

Подходит для панелей толщиной от 0,5 мм до 3 мм. Убедитесь, что материал панели не деформируется при затяжке гайки.

Пайка контактов выполняется на печатную плату или клеммник. Выводы рассчитаны на пайку с использованием обычного паяльника (температура до 260 C, время пайки не более 3 секунд).

Безопасность и стандарты

Степень защиты IP30 означает, что выключатель защищён от прямого доступа к токоведущим частям крупными объектами (например, пальцами), но не защищён от пыли, брызг или влаги. Не используйте в условиях повышенной влажности, на улице или в средах с пылевой нагрузкой.

Работает в пределах допустимой температуры окружающей среды. Перегрев выше +85 C снижает срок службы и может повредить пластик.

Преимущества

• Компактный размер - легко встраивается в плотные конструкции
• Простой монтаж - не требует специальных креплений, только гайка
• Жёлтый цвет - хорошо заметен на панели, способствует быстрой идентификации
• Низкое контактное сопротивление - минимизирует потери энергии и нагрев
• Надёжный пружинный механизм - обеспечивает точный возврат после нажатия

Ограничения применения

• Не предназначен для постоянного включения - только импульсное управление
• IP30 не позволяет использовать в сырых, пыльных или агрессивных средах
• Нет индикации - нельзя определить текущее состояние визуально без внешнего света
• Максимальный ток 1 А - не подходит для мощных нагрузок (двигатели, нагреватели >250 Вт)
• Пайка - невозможно подключить через разъём; требует навыков пайки

Примеры использования

• Кнопка “Пуск” на панели аудиоусилителя
• “Сброс” в блоке питания компьютера
• “Тестовый режим” на диагностическом оборудовании
• “Звуковой сигнал” в автоприборах
• “Ручной запуск” на маломощном конвейере

Практические советы

• При монтаже не переусердствуйте с затяжкой гайки - можно расколоть пластиковую головку
• Перед пайкой проверьте полярность - хотя здесь она не важна, важно правильно расположить выводы на плате
• Если выключатель будет работать часто (>100 циклов/день), учтите ресурс в 10 000 циклов - он рассчитан на ~1 год активного использования
• Для защиты от механических ударов рекомендуется установить вокруг кнопки уплотнительное кольцо или рамку
• Выбирая аналоги, обращайте внимание на установочный диаметр 12 мм - другие модели могут не поместиться
