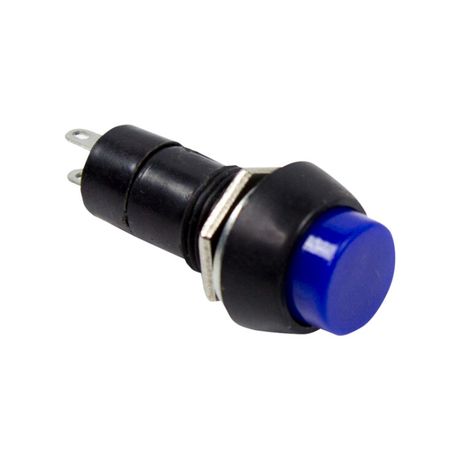

Выключатель-кнопка 250V 1 А (2с) OFF-(ON) Б/Фикс синяя (PBS-11В), REXANT - 36-3041 MEET

Выключатель-кнопка PBS-11В от Rexant - это компактное устройство для временного замыкания цепи переменного тока до 250 В и 1 А. Простая конструкция, синяя кнопка и пайка как способ подключения делают его популярным решением для сборки панелей управления в оборудовании, где нужна однократная активация без удержания.

Назначение и область применения

Выключатель-кнопка PBS-11В используется для кратковременного включения электрической цепи. Когда пользователь нажимает кнопку - цепь замыкается; когда отпускает - она автоматически размыкается благодаря пружинному механизму. Это типичное решение там, где требуется запуск, тестирование или сброс: например, в устройствах с кнопкой «пуск», «тест» или «сброс».

Подходит для установки в аудиоаппаратуре, блоках питания, контроллеров, диагностических стендах, промышленном оборудовании и автомобильной электронике. Часто встречается в панелях, где важно визуально выделить функциональную клавишу - синий цвет кнопки помогает легко найти её среди других элементов.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип переключения: OFF-(ON) - замыкающий контакт при нажатии, размыкающий при отпуске
• Количество контактов: 2 (одна группа - один вход, один выход)
• Фиксация: отсутствует - кнопка возвращается в исходное положение после отпускания
• Метод подключения: припаянные флажковые выводы
• Габариты: 12×12×11 мм
• Установочный диаметр: 12 мм
• Степень защиты: IP30 - защита от крупных твердых предметов (>2,5 мм), но не от воды и пыли
• Рабочая температура: от –25 C до +85 C
• Электромеханический ресурс: 10 000 циклов включения-выключения
• Цвет кнопки: синий
• Тип толкателя: цилиндрический
• Линза: круглая, плоская

Совместимость и монтаж

Выключатель-кнопка PBS-11В монтируется через отверстие диаметром 12 мм в панели толщиной от 0,5 до 3 мм. Устанавливается с помощью внешней гайки - никаких винтов или креплений внутри корпуса не требует. После установки контакты паяются прямо на печатную плату или клеммы.

Внимание: подключение только методом пайки. Не предназначен для использования с клеммными колодками, разъемами или зажимами. Пайка должна выполняться с соблюдением температурного режима - длительный нагрев выше 260 C может повредить внутренние детали.

Безопасность и стандарты

Степень защиты IP30 означает, что устройство защищено от прямого доступа к токоведущим частям крупными объектами (например, пальцами), но не защищено от пыли, брызг или влаги. Поэтому PBS-11В нельзя использовать во влажных средах, на улице или в местах с высокой запылённостью. Для таких условий нужны модели с IP65 и выше.

Преимущества

• Простая и проверенная механическая конструкция - минимум отказов
• Небольшие габариты позволяют устанавливать в плотно укомплектованных панелях
• Синий цвет кнопки обеспечивает хорошую контрастность и узнаваемость
• Отсутствие фиксации снижает риск случайного включения - идеально для операций, требующих постоянного контроля
• Низкая стоимость при сохранении надежности

Ограничения применения

• Не подходит для цепей постоянного тока - рассчитан только на переменный ток 250 В AC
• Нельзя применять в условиях повышенной влажности, пыли или агрессивных сред - IP30 недостаточно
• Не содержит индикации состояния - нет светодиода или светового указателя
• Не предназначен для частого или продолжительного нажатия - ресурс ограничен 10 000 циклами
• Только пайка - невозможно подключить через разъём или клемму

Примеры использования

• Кнопка «пуск» на блоке питания компьютера или сервера
• Тестовая кнопка на диагностическом оборудовании
• Сброс аварийного сигнала на пульте управления станком
• Переключение режима работы в аудиоусилителе
• Временный ввод команды в микроконтроллерной системе

Практические советы

• При монтаже используйте гайку с подходящей резьбой - не затягивайте слишком сильно, чтобы не треснула пластиковая головка
• Проверьте толщину панели перед сверлением - оптимальный зазор между отверстием и корпусом должен быть минимальным, но без давления на корпус
• При пайке используйте маломощный паяльник (до 30 Вт) и не задерживайте жало более 3–4 секунд на каждом выводе
• Если нужна индикация - выбирайте модель с LED, так как PBS-11В не оснащен подсветкой
• Для частого использования (более 100 циклов в день) рекомендуется резервный экземпляр - срок службы ограничен
