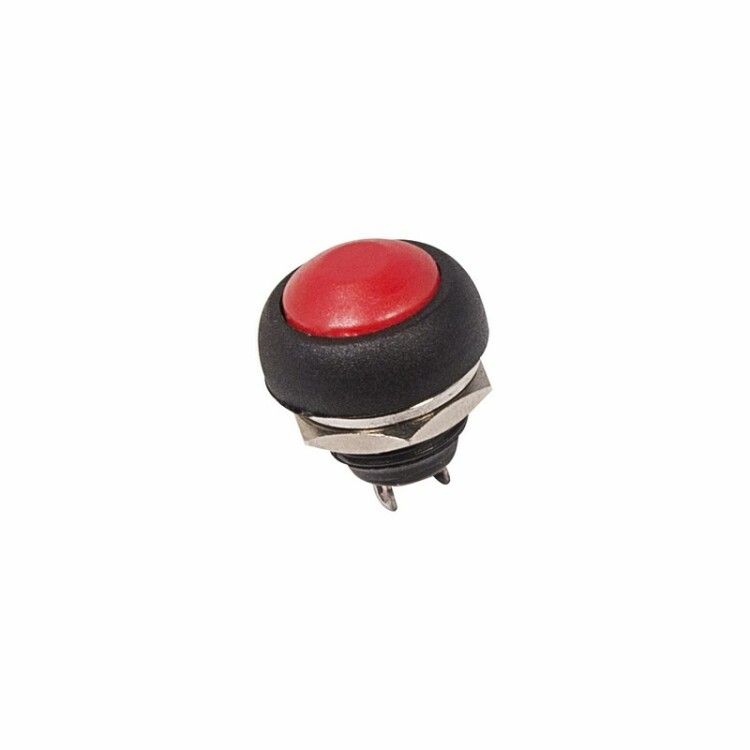

Выключатель-кнопка 250В 1А (2с) OFF-(ON) Б/Фикс красн. Micro (PBS-33В) Rexant 36-3050 MEET

Выключатель-кнопка Rexant ETM36-3050 — это компактное устройство для временного замыкания цепи переменного тока до 250 В и 1 А. Без фиксации, с красной плоской кнопкой и пайкой контактов, он подходит для установки на панели оборудования, где нужна простая и надёжная кнопка включения.

Назначение и область применения

Выключатель-кнопка Rexant ETM36-3050 используется для кратковременного включения электрической цепи. Когда кнопка нажата — цепь замыкается, когда отпущена — размыкается. Это типичное решение для ситуаций, где требуется ручное управление без постоянного удержания: запуск устройства, тестирование, аварийное включение, сброс системы.

Часто применяется в аудиоаппаратуре, блоках питания, контроллеров, диагностических стендах, малых автоматизированных системах, автомобильной электронике и других устройствах с панельным управлением.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 1 А
• Тип переключения: OFF-(ON) — замыкающий контакт при нажатии, размыкающий при отпускании
• Количество контактов: 2 (одна группа — один вход, один выход)
• Фиксация: отсутствует — кнопка возвращается в исходное положение после отпускания
• Монтаж: пайка флажковых выводов
• Габариты: 12×12×8 мм
• Установочный диаметр: 12 мм
• Степень защиты: IP30 — защита от крупных твердых предметов (>2,5 мм), но не от воды и пыли
• Рабочая температура: от –25 °C до +85 °C
• Электрический ресурс: 10 000 циклов включения-выключения
• Цвет кнопки: красный
• Тип толкателя: цилиндрический
• Линза: круглая
• Подсветка: отсутствует

Совместимость и монтаж

Выключатель-кнопка Rexant ETM36-3050 монтируется через отверстие диаметром 12 мм в панели толщиной от 0,5 до 3 мм. Устанавливается с помощью внешней гайки — винты не требуются. После установки контакты припаиваются к печатной плате или проводам.

Внимание: контакты имеют флажковые выводы — они подходят только для пайки, не совместимы с клеммными колодками или разъёмами. Для надёжного соединения используйте паяльник мощностью до 40 Вт, время пайки — не более 3 секунд на каждый контакт.

Безопасность и стандарты

Степень защиты IP30 означает, что выключатель защищён от прямого доступа к токоведущим частям крупными объектами (например, пальцами), но не защищён от пыли, брызг или влаги. Не применять во влажных средах, на улице или в местах с высокой запылённостью.

Преимущества

• Компактный размер — легко встраивается в плотные корпуса
• Простая механическая конструкция — мало деталей, высокая надёжность
• Быстрый монтаж — не нужны винты, достаточно гайки и пайки
• Яркая красная кнопка — хорошо видна на панели, повышает узнаваемость функции
• Ресурс 10 000 циклов — достаточен для большинства промышленных и бытовых задач

Ограничения применения

• Не предназначен для работы с постоянным током — только переменный (AC)
• Нет защиты от влаги и пыли — нельзя использовать вне закрытых корпусов
• Отсутствие фиксации — не подходит для режимов “вкл./выкл.”, только для импульсного управления
• Нет индикации состояния — невозможно определить, нажата кнопка или нет, кроме визуального осмотра
• Пайка контактов требует навыков — не рекомендован для быстрой замены без паяльника

Примеры использования

• Кнопка включения питания в домашнем аудиоусилителе
• Тестовый запуск блока питания на сервисном стенде
• Сброс системы управления в промышленном оборудовании
• Включение звука в автомобильном видеорегистраторе
• Ручной запуск насоса в мини-системе орошения

Практические советы

• Перед монтажом проверьте толщину панели — она должна попадать в диапазон 0,5–3 мм, иначе гайка не затянется должным образом
• При пайке не нагревайте контакты дольше 3 секунд — риск повреждения внутреннего механизма
• Если кнопка будет использоваться часто, убедитесь, что нагрузка не превышает 1 А — перегрузка сокращает срок службы
• Для лучшей герметизации в корпусе можно использовать резиновое кольцо вокруг отверстия, хотя сам выключатель не имеет IP-защиты
• Выбирая аналоги, обращайте внимание на размеры: 12 мм — критический параметр для посадочного отверстия
