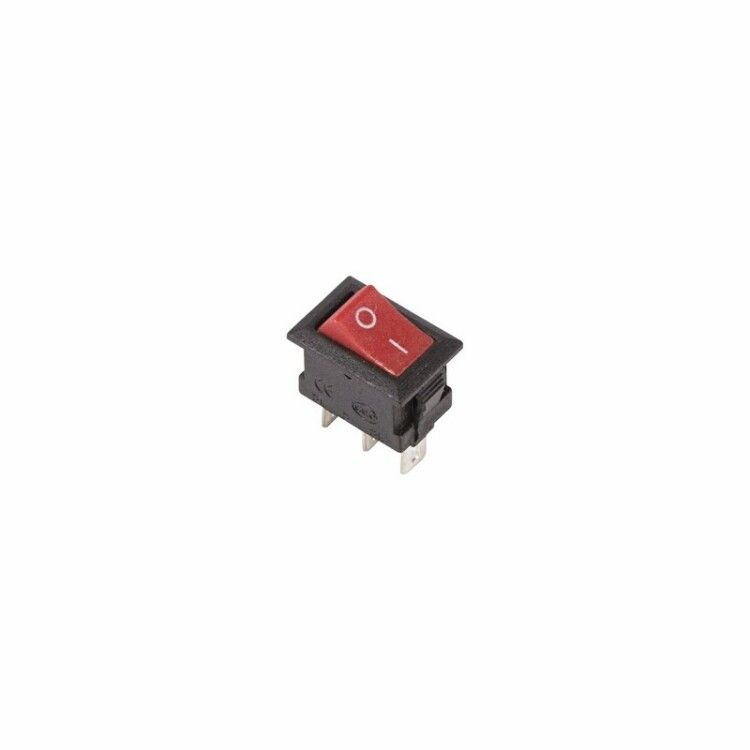

Выключатель клавишный 250В 3А (3с) ON-ON красн. Micro (RWB-102) Rexant 36-2031 MEET

Выключатель клавишный 250V 3А (3с) ON-ON красный Micro - компактное устройство для включения и отключения электрических цепей переменного тока. Бренд Rexant и артикул etm36-2031 указывают на серийную продукцию, рассчитанную на надёжную работу в бытовых и промышленных устройствах.

Назначение и область применения

Выключатель клавишный 250V 3А (3с) ON-ON красный Micro используется для управления электрическими цепями с напряжением до 250 В и током до 3 А. Он имеет два устойчивых положения - «вкл» и «выкл» - и позволяет переключать нагрузку между двумя состояниями без автоматического возврата. Применяется в качестве встроенного элемента в сетевые фильтры, удлинители, аудиоустройства, блоки питания, оборудование для производства и автомобильной электронике.

Технические характеристики

• Номинальное напряжение: 250 В AC
• Номинальный ток: 3 А
• Тип переключения: ON-ON (два устойчивых положения)
• Количество полюсов: 1
• Количество постов: 1
• Фиксация клавиши: механическая, с удержанием в выбранном положении
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Материал корпуса: термостойкий пластик, цвет - красный
• Форма линзы: квадратная
• Габариты: 14,8 × 17,97 × 23 мм
• Способ подключения: пайка (без клемм)
• Контакты: нет нормально открытых (НО) или нормально замкнутых (НЗ) - только переключаемый контакт

Совместимость и монтаж

Выключатель клавишный 250V 3А (3с) ON-ON красный Micro монтируется в панель толщиной от 0,8 до 3 мм. Отверстие для установки должно соответствовать габаритам корпуса - рекомендуется использовать шаблон с размерами 14,8×17,97 мм. Устройство не требует винтового крепления - фиксируется за счёт защёлок на корпусе. Подключение проводов выполняется исключительно методом пайки к выводам. Не совместим с клеммными колодками или разъёмами. Убедитесь, что толщина печатной платы или панели позволяет плотно зафиксировать выключатель без люфта.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытовых и легкопромышленных применений. IP30 обеспечивает базовую защиту от случайного прикосновения, но не защищает от пыли, влаги или брызг. Не используйте в условиях повышенной влажности, на улице или в помещениях с высоким уровнем запылённости. Температурный режим работы не указан - предполагается использование в пределах +10…+40 C, как для типичных внутренних устройств.

Преимущества

• Компактные размеры позволяют устанавливать в ограниченном пространстве
• Чёткая фиксация в обоих положениях снижает риск случайного переключения
• Ярко окрашенная клавиша улучшает визуальное восприятие состояния устройства
• Универсальный принцип ON-ON удобен для переключения между двумя рабочими режимами
• Подходит для массового производства благодаря простому монтажу

Ограничения применения

• Не предназначена для постоянного тока - работает только с переменным током до 250 В
• Недопустимо применение в средах с пылью, влагой, химическими испарениями из-за низкой степени защиты IP30
• Отсутствие клемм требует пайки - не подходит для частого обслуживания или быстрого демонтажа
• Не содержит индикационной лампы - нельзя использовать как световой индикатор состояния
• Максимальный ток 3 А - не годится для мощных нагревателей, двигателей или освещения выше 700 Вт

Примеры использования

• Встроенный выключатель в сетевой фильтре с двумя выходными группами
• Переключение режимов работы в аудиоусилителе (например, «стандартный» / «динамический»)
• Управление питанием в малогабаритном блоке питания
• Выбор режима в диагностическом оборудовании
• Локальное управление в автомобильной электронике (например, вспомогательные системы)

Практические советы

• При пайке соблюдайте температурный режим - перегрев может повредить корпус или контакты
• Используйте тонкий паяльник (до 25 Вт) и не задерживайте жало более 3 секунд на каждом выводе
• Проверьте соответствие отверстия в панели - слишком большое отверстие вызывает люфт, слишком маленькое - трещины в пластике
• Для долговечности не перегружайте выключатель - даже при 3 А лучше работать с запасом 20–30%
• При сборке оборудования убедитесь, что клавиша свободно движется - не допускайте давления со стороны внешней крышки или рамки
